125×250мм наклонный двойной боллард. CB/T 169-2011 Тип B сварный ковёр для палубы корабля.
Подробная информация о продукте:
| Место происхождения: | КИТАЙ |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
| Документ: | Marine Inclined Bollard GB ...65.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Технический стандарт: | КБ/Т 169-2011 | Номинальные диаметры: | 125/160/200/250 мм |
|---|---|---|---|
| Материал: | Слабая сталь; Нержавеющая сталь | масса: | 32,7 – 162,7 кг |
| Обработка поверхности: | пескоструйка до S2,5 + один слой эпоксидной фабрики праймера, оцинкованный, полированный, доступная | Сертификаты классификации: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| Выделить: | gb 556 доставки и типа морского пала регуляции,gb 556 доставки и типа пала регуляции зачаливания,пал bv морской |
||
Характер продукции
125–250 мм Наклонный швартовный столб с двумя тумбами | Сварной швартовный столб CB/T 169-2011 Тип B для палубы судна
Обзор продукта
Наклонный швартовный столб с двумя тумбами CB/T 169-2011 Тип B предназначен для средне- и тяжелонагруженных швартовных работ судов.
Наклонная конструкция с двумя стойками увеличивает трение и предотвращает скольжение или случайное соскальзывание каната во время движения судна.
Широко используется на грузовых судах, баржах и портовых судах, требующих стабильной и высоконагруженной швартовки.
Краткие характеристики
- Номинальный диаметр: 125–250 мм → Определяет совместимость с канатом
- Тип: Тип B (двойная опорная плита) → Улучшенное распределение нагрузки и структурная устойчивость
- Диапазон ПБЛ: 19,5–59 кН → Справочник по грузоподъемности
- Конструкция: Наклонные двойные тумбы → Противоскользящее удержание каната
- Материал: Углеродисто-марганцевая сталь / Нержавеющая сталь → Прочность и коррозионная стойкость
- Поверхность: Sa2.5 + эпоксидное покрытие → Морская защита от коррозии
- Монтаж: Сварное основание → Сильная передача нагрузки на палубу
- Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат заводских испытаний
Основные технические параметры (CB/T 169-2011 Тип B)
| Номинальный диам. | ПБЛ кН | Стальной канат 6x24 | Стальной канат 6x37(b) |
Натуральный Макс. окружность каната |
Диаметр синтетического каната | D | D1 | H | L1 | L2 | t | Длина основания | B | h | h1 | t1 | k | Вес кг |
| 125 | 19.5 | 9 | 9 | 75 | 18 | 140 | 155 | 300 | 410 | 330 | 10 | 600 | 240 | 60 | 45 | 8 | 5 | 32.7 |
| 160 | 24.5 | 10 | 10 | 90 | 20 | 168 | 185 | 350 | 500 | 400 | 10 | 700 | 270 | 70 | 55 | 8 | 5 | 50.4 |
| 200 | 39.0 | 13 | 13 | 110 | 26 | 219 | 235 | 430 | 620 | 500 | 10 | 900 | 360 | 85 | 70 | 10 | 6 | 86.3 |
| 250 | 59.0 | 16 | 16 | 130 | 30 | 273 | 290 | 500 | 770 | 630 | 11 | 1100 | 430 | 100 | 85 | 12 | 8 | 162.7 |
Логика инженерного проектирования
Путь передачи нагрузки: Канат → Стойки швартовного столба → Опорная плита → Конструкция палубы.
Наклонные стойки увеличивают трение и уменьшают проскальзывание каната при динамическом движении судна.
Двойная опорная плита улучшает распределение нагрузки и структурную устойчивость.
Почему наклонная конструкция швартовного столба?
Предотвращает скольжение каната → Повышенная безопасность швартовки
Улучшает удерживающую силу → Лучшая стабильность при движении судна
Снижает вероятность случайного соскальзывания → Более безопасная эксплуатация
Подходит для динамических условий → Грузовые суда и баржи
Конструкция
Наклонные двойные стойки | Двойная опорная плита | Усиливающие пластины | Сварная конструкция
Пользовательские атрибуты
- Наклонные стойки → Противоскользящие характеристики
- Двойная опорная плита → Более высокая структурная устойчивость
- Сварное исполнение → Надежная передача нагрузки
- Гладкая поверхность → Защищает канат
- Опциональная нержавеющая сталь → Коррозионная стойкость
Руководство по выбору
Шаг 1 – Выберите диаметр → На основе размера каната
Шаг 2 – Подтвердите тип каната → Стальной / волоконный
Шаг 3 – Подтвердите нагрузку → На основе ПБЛ
Шаг 4 – Выберите тип → Тип B для тяжелых условий эксплуатации
Шаг 5 – Подтвердите требование к сертификации
Не уверены в правильной модели? Свяжитесь с нами – мы порекомендуем подходящее решение на основе вашего каната и условий эксплуатации.
Руководство по запросу
Пожалуйста, укажите диаметр каната, тип каната, тип судна, место установки и требование к сертификации.
Как это работает
Канат обвивается вокруг наклонных стоек → увеличивается трение → нагрузка передается на основание → обеспечивается надежная швартовка без проскальзывания.
Применение
Грузовые суда | Баржи | Портовые суда | Палубная швартовка
Сертификаты и преимущества
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат заводских испытаний
Чертежи и фотографии

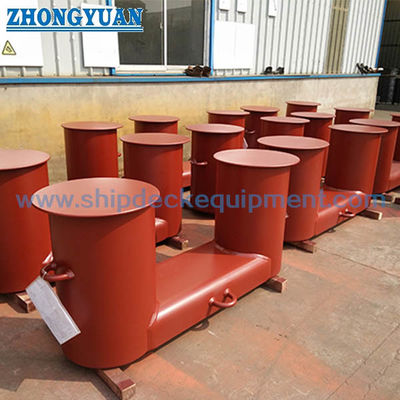

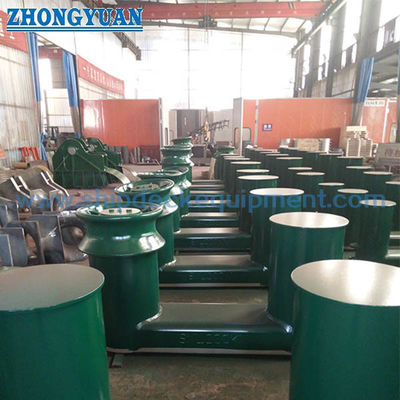

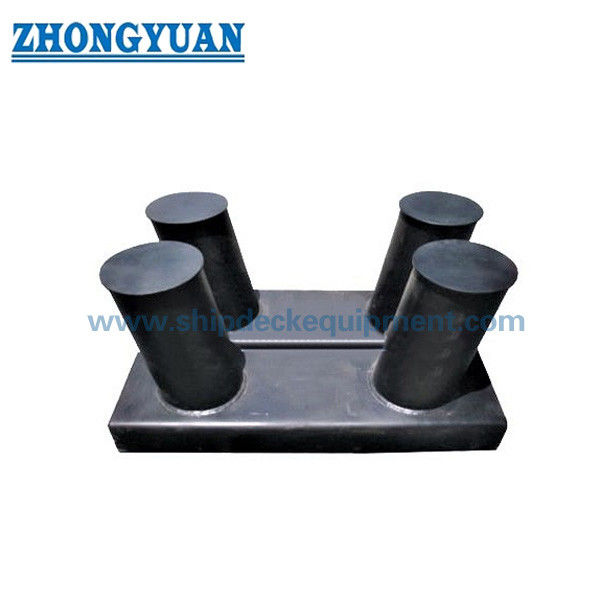

Общий компоновочный чертеж и фотографии продукта
Заказ
Укажите: Тип (Тип B) | Размер | Материал | Покрытие | Сертификация
Часто задаваемые вопросы
В1: Что такое швартовный столб типа B?
О: Тип B – это конфигурация с более высокой грузоподъемностью в рамках CB/T 169, отличающаяся конструкцией с двойной опорной плитой для улучшения распределения нагрузки и структурной устойчивости.
В2: Почему наклонная конструкция?
О: Предотвращает скольжение каната во время движения судна.
В3: Как выбрать размер?
О: На основе диаметра каната и требуемой ПБЛ.
