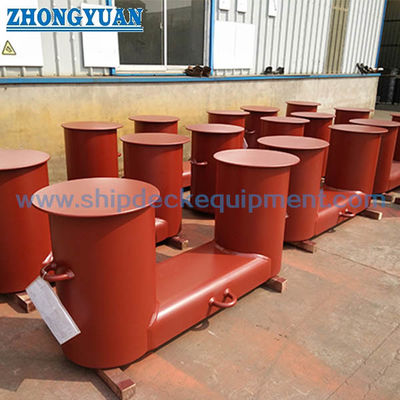

125–250 мм наклонный швартовный тумблер с двумя бицами | Тип B с двойным основанием CB/T 169-2011
Подробная информация о продукте:
| Место происхождения: | КИТАЙ |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
| Документ: | Marine Inclined Bollard GB ...65.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Технический стандарт: | КБ/Т 169-2011 | Номинальные диаметры: | 125/160/200/250 мм |
|---|---|---|---|
| Материал: | Слабая сталь; Нержавеющая сталь | Масса: | 32,7 – 162,7 кг |
| Обработка поверхности: | пескоструйка до S2,5 + один слой эпоксидной фабрики праймера, оцинкованный, полированный, доступная | Сертификаты классификации: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| Выделить: | gb 556 доставки и типа морского пала регуляции,gb 556 доставки и типа пала регуляции зачаливания,пал bv морской |
||
Характер продукции
125 ≈ 250 мм наклонный двустворчатый козырь. CB/T 169-2011 Тип B двойной основы.
Обзор продукции
CB/T 169-2011 Тип B наклонный двойной бит-боляр предназначен для привязки кораблей средней и большой грузоподъемности.
Наклонная структура с двойным столбом увеличивает трение и предотвращает скольжение веревки или случайное освобождение во время движения судна.
Широко используется на грузовых судах, баржах и судах портового обслуживания, требующих стабильной и высокой нагрузки.
Быстрые спецификации
- Номинальный диаметр: 125×250 мм → Определяет совместимость веревки
- Тип: Тип B (двойная основополагающая плита) → Улучшенное распределение нагрузки и стабильность конструкции
- SWL диапазон: 19,5-59 кН → ориентировочная емкость груза
- Структура: наклонный двойной битт → антискользковый узел
- Материал: сталь C-Mn / нержавеющая сталь → прочность и коррозионная стойкость
- Поверхность: Sa2.5 + эпоксидное покрытие → защита от морской коррозии
- Установка: Сварная основа → Сильное перемещение нагрузки на палубу
- Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей
Основные технические параметры (CB/T 169-2011 тип B)
| Номинальный Диа. | SWL kN | Стальная веревка 6x24 | Стальная веревка 6x37 (b) | Естественный | Синтетическая веревка Диа. | D | D1 | H | L1 | L2 | t | База L | В. | h | h1 | t1 | k | Масса в кг |
| 125 | 19.5 | 9 | 9 | 75 | 18 | 140 | 155 | 300 | 410 | 330 | 10 | 600 | 240 | 60 | 45 | 8 | 5 | 32.7 |
| 160 | 24.5 | 10 | 10 | 90 | 20 | 168 | 185 | 350 | 500 | 400 | 10 | 700 | 270 | 70 | 55 | 8 | 5 | 50.4 |
| 200 | 39.0 | 13 | 13 | 110 | 26 | 219 | 235 | 430 | 620 | 500 | 10 | 900 | 360 | 85 | 70 | 10 | 6 | 86.3 |
| 250 | 59.0 | 16 | 16 | 130 | 30 | 273 | 290 | 500 | 770 | 630 | 11 | 1100 | 430 | 100 | 85 | 12 | 8 | 162.7 |
Логика инженерного проектирования
Путь перемещения груза: веревка → столбы → основной пластинка → конструкция палубы.
Наклонные столбы увеличивают трение и уменьшают скольжение веревки при динамическом движении судна.
Двойная основополагающая плита улучшает распределение нагрузки и стабильность конструкции.
Почему наклоненный боллард?
Предотвращает скольжение веревки → Более высокая безопасность привязки
Улучшает удерживающую силу → Улучшает стабильность при движении судна
Уменьшает случайное высвобождение → более безопасная эксплуатация
Подходит для динамических условий → Грузовые суда и баржи
Структура
Наклонные двойные столбы. Двойная основание. Укрепление.
Атрибуты настройки
- Наклонные столбы → Противоскользящие характеристики
- Двойная основа → Более высокая конструктивная устойчивость
- Сварное изготовление → Надежная передача груза
- Гладкая поверхность → Защищает веревку
- Необязательная нержавеющая сталь → коррозионная стойкость
Руководство по выбору
Шаг 1 Выберите диаметр на основе размера веревки
Шаг 2 Подтвердить тип веревки → Провод / волокно
Шаг 3 ️ подтверждение нагрузки → на основе SWL
Шаг 4 Выберите тип → тип B для применения на тяжелых работах
Шаг 5
Если вы не уверены в правильной модели, свяжитесь с нами мы рекомендуем правильное решение на основе вашей веревки и условий работы.
Руководство по запросу
Укажите диаметр веревки, тип веревки, тип сосуда, положение установки и требования к сертификации.
Как это работает
Шнур обнимает наклонные столбы → увеличивает трение → переносит нагрузку на базу → обеспечивает безопасное закрепление без скольжения.
Заявления
Грузовые суда. Баржи. Портовые суда.
Сертификации и преимущества
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей
Рисунок и фотографии
Рисунок общих условий и фотографии продукции
Заказ
Укажите: Тип (Тип В) Размер Материал Покрытие Сертификация
Частые вопросы
Вопрос 1: Что такое боллард типа B?
A: Тип B - это конфигурация более высокой емкости в CB/T 169, с двойной базовой структурой для улучшения распределения нагрузки и структурной стабильности.
Вопрос 2: Почему наклонный дизайн?
A: Предотвращает скольжение веревки во время движения судна.
Q3: Как выбрать размер?
Ответ: В зависимости от диаметра веревки и требуемой SWL.
