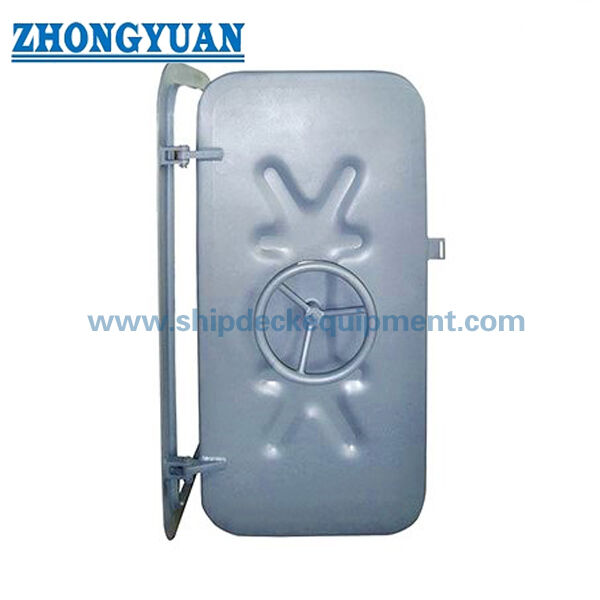

Быстродействующая стальная водонепроницаемая дверь с двусторонним колёсом.

Быстродействующая стальная водонепроницаемая дверь с двухсторонней штурвальной рукояткой | Морская шарнирная дверь переборки

Обзор продукта

Эта быстродействующая стальная водонепроницаемая дверь представляет собой одностворчатую шарнирную дверь с ручным управлением, предназначенную для проемов в водонепроницаемых переборках, где компоновка судна и применимые правила допускают быстродействующее шарнирное закрытие. Штурвальная рукоятка предусмотрена с обеих сторон, поэтому механизм запирания может управляться из любого отсека. Стальная рама предназначена для прямой сварки в переборку, а проем с закругленными углами, створка двери, петли, седло уплотнения и механизм запирания должны быть согласованы с утвержденным чертежом судна.

Имеющиеся данные указывают на нормальный диапазон давлений от 0,05 до 0,06 МПа, что примерно эквивалентно напору пресной воды 5-6 м. Это значение является ориентиром для выбора проекта, а не универсальным рейтингом: требуемое расчетное давление, направление давления, уровень установки, категория переборки и испытательное давление должны быть подтверждены для каждого судна. Водонепроницаемые, погодостойкие, огнестойкие, газонепроницаемые, акустические, антипиратские и моторизованные версии являются отдельными конфигурациями и не должны объединяться в одно утверждение о продукте, если только не проверена полная сборка и объем одобрения.

Краткие характеристики

• Тип продукта: ручная быстродействующая шарнирная водонепроницаемая дверь → предназначена для доступа к переборке, где требуется быстрая работа с обеих сторон и допускается шарнирное закрытие.
• Эксплуатация: штурвальная рукоятка с каждой стороны → оператор может задействовать или отпустить быстродействующий механизм запирания из любого отсека.
• Установка: сварная стальная рама → вырез в переборке, окружающее усиление, плоскостность рамы, последовательность сварки и контроль деформации должны соответствовать утвержденному монтажному чертежу.
• Опорное давление: 0,05–0,06 МПа → примерно 5–6 м напора пресной воды; окончательное расчетное и испытательное давление должно быть подтверждено требованиями по борьбе за живучесть судна и требованиями класса.
• Диапазон номинальных проемов: от 1200 × 600 до 1600 × 800 мм → девять комбинаций проемов перечислены для выбора доступа и компоновки.
• Варианты листовой стали: 6 / 8 / 10 мм → доступные комбинации и приблизительный вес зависят от выбранного чистого проема.
• Приблизительный вес: от 124 до 238 кг → относится к поддержке петель, погрузочно-разгрузочным работам, последовательности сварки, вводу в эксплуатацию и планированию запасных частей.
• Материал и функции: мягкая сталь является основной конфигурацией → версии из нержавеющей стали, алюминия, огнестойкие, газонепроницаемые, звукоизолирующие, моторизованные или антипиратские требуют отдельного инженерного подтверждения.

Основные технические параметры

Руководство по выбору и запросу

Шаг 1: Убедитесь, что ручная быстродействующая шарнирная водонепроницаемая дверь разрешена на предполагаемой переборке и маршруте доступа. Шарнирная дверь не является взаимозаменяемой с гидравлической или моторизованной раздвижной водонепроницаемой дверью в местах, где правила судна требуют раздвижного типа.

Шаг 2: Выберите номинальный проем и предоставьте чертеж выреза в переборке, направление открывания, сторону петель, высоту порога, прилегающую конструкцию, толщину изоляции/облицовки и зону рабочего зазора с обеих сторон.

Шаг 3: Укажите расчетный напор воды или давление, направление давления, компоновку отсека, основу ватерлинии повреждений и то, должна ли дверь выдерживать давление с одной или обеих сторон.

Шаг 4: Подтвердите материал двери и рамы, толщину листовой стали, материал уплотнения, требования к материалам петель и запирания, подготовку поверхности, систему покрытия, припуск на коррозию и любые детали интерфейса из нержавеющей стали.

Шаг 5: Подтвердите требуемую функцию: только водонепроницаемость, погодостойкость, огнестойкость, газонепроницаемость, звукоизоляция, антипиратское запирание или моторизованная работа. Функции пожарной безопасности, газовой безопасности, акустические функции и функции безопасности требуют отдельного проектного обоснования и не могут предполагаться от стандартной водонепроницаемой двери.

Шаг 6: Укажите количество, тип судна или морской установки, место установки, классификационное общество, объем сертификации и свидетельствования, место доставки, требуемую дату доставки, утвержденный чертеж и, если имеется, референсное фото.

Структура

Сварная стальная рама | Одностворчатая стальная шарнирная створка | Проем с закругленными углами | Двухсторонние штурвальные рукоятки | Быстродействующий механизм запирания | Периметральное уплотнение и седло сжатия | Петли и упоры | Внутренний и внешний доступ для управления | Система защиты поверхности

Преимущества водонепроницаемости, установки и качества

• Двухстороннее управление штурвальной рукояткой обеспечивает быстрое местное открывание и закрывание без необходимости внешнего источника питания. Окончательная кинематика, количество точек запирания, крутящий момент привода и механизм аварийного освобождения должны соответствовать утвержденному проекту.
• Быстродействующая система запирания предназначена для создания распределенного сжатия по периметру уплотнения. Равномерное уплотнение зависит от плоскостности рамы, правильной регулировки собачек, состояния уплотнения, выравнивания петель и контролируемого прогиба створки.
• Проем с закругленными углами и геометрия рамы позволяют избежать острых прямоугольных переходов в предоставленной схеме размеров. Фактические радиусы углов и вырез в переборке должны поддерживаться во время изготовления и установки на верфи.
• Прямая сварка к переборке обеспечивает интегрированную границу, но чрезмерный подвод тепла может привести к деформации рамы и снижению контакта с уплотнением. Последовательность сварки, временное крепление, проверка размеров и выравнивание после сварки являются важными точками приемки.
• Масса двери увеличивается с размером проема и толщиной листа. Необходимо перед окончательным утверждением рассмотреть грузоподъемность петель, ограничение открытия, точки захвата, метод подъема для установки и безопасную ручную эксплуатацию.
• Указанный диапазон давления 0,05–0,06 МПа следует рассматривать как ориентир для выбора. Прототипное испытание под давлением, производственное испытание на герметичность, проверки посадки на борту и требования к свидетельствованию зависят от применимого стандарта, правил класса и утвержденного плана инспекции.
• Непрерывность покрытия требуется на раме, кромках створки, петлях, сварных швах и в утопленных элементах фурнитуры. Окончательная совместимость краски со спецификацией покрытия судна и материалом уплотнения должна быть подтверждена перед отгрузкой.

Пользовательские атрибуты

• Тип продукта: Быстродействующая стальная водонепроницаемая дверь → ручное шарнирное закрытие доступа для утвержденных мест водонепроницаемых переборок
• Эксплуатация: Двухсторонняя штурвальная рукоятка → позволяет местное управление с любой стороны переборки
• Номинальный проем: от 1200 × 600 до 1600 × 800 мм → выбирается в соответствии с требованием доступа, конструкцией и утвержденным чертежом судна
• Опорное давление: 0,05–0,06 МПа → примерно 5–6 м напора пресной воды; проектное и испытательное давление проекта подлежат подтверждению
• Толщина листовой стали: 6 / 8 / 10 мм → доступность зависит от комбинации номинального проема в приведенной таблице
• Основной материал: Мягкая сталь → нержавеющая сталь и алюминий являются отдельными инженерными вариантами, а не прямыми заменами материалов
• Монтаж: Сварная рама переборки → точность выреза, усиление, последовательность сварки и контроль деформации влияют на конечную водонепроницаемость
• Направление открытия: Левое или правое, подлежит подтверждению → укажите сторону петель и направление открытия на утвержденном чертеже
• Система уплотнения: Периметральное уплотнение, материал подлежит подтверждению → профиль уплотнения, сжатие, метод соединения и доступ для замены являются специфическими для проекта
• Класс огнестойкости / газонепроницаемости / акустической изоляции: Подлежит подтверждению → указывайте рейтинг только при наличии полного комплекта двери с соответствующими испытаниями и доказательствами одобрения
• Антипиратское запирание: Доступно по проекту → необходимо рассмотреть внутренний выпуск, совместимость с эвакуационными путями, логику запирания и принятие классом/флагом
• Сертификаты: В соответствии с требованием проекта → объем одобрения, прослеживаемость материалов, испытаний и свидетельствования должен быть согласован до начала производства

Как это работает

Поверните штурвальную рукоятку с любой стороны → Быстродействующий механизм запирания освобождает или задействует точки периметрального запирания → Шарнирная створка открывается или закрывается → Окончательное движение штурвальной рукоятки сжимает уплотнение против седла рамы → Посадка, выравнивание и утечка проверяются во время ввода в эксплуатацию

Применение

Водонепроницаемые разделяющие переборки | Позиции доступа в машинное отделение | Доступ в тоннель гребного вала или служебные помещения, где разрешены шарнирные двери | Насосные и технические отсеки | Рабочие катера и торговые суда | Отсеки морских установок при условии одобрения проекта | Проекты нового строительства и замены

Сертификаты и преимущества

Сертификаты, одобрительные документы, прослеживаемость материалов, испытания под давлением или на герметичность и свидетельствование инспекции могут быть организованы в соответствии с требованием проекта, применимыми правилами, утвержденным чертежом и процедурой классификационного общества. Типовое одобрение, одобрение EC MED, сертификация пожарной безопасности или сертификация продукта класса не включены по умолчанию.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний производителя.

Чертеж и фотографии

Часто задаваемые вопросы

В1: Подходит ли диапазон давления 0,05–0,06 МПа для каждой установки?

О1: Нет. Это справочный диапазон, предоставленный для данных этого продукта. Требуемое расчетное и испытательное давление должно быть установлено исходя из уровня установки, ватерлинии повреждений, направления давления, правил судна, утвержденного чертежа и требований классификационного общества.

В2: Может ли эта шарнирная дверь со штурвальной рукояткой заменить гидравлическую или моторизованную раздвижную водонепроницаемую дверь?

О2: Не автоматически. Некоторые места водонепроницаемых переборок требуют раздвижных или моторизованных дверей в соответствии с применимыми правилами судна. Судовой конструктор и классификационное общество должны подтвердить, что ручная быстродействующая шарнирная дверь приемлема в предполагаемом месте.

В3: Включены ли в стандартную комплектацию огнестойкость, газонепроницаемость, звукоизоляция, антипиратская защита и сертификаты класса?

О3: Нет. Это отдельные функциональные области и объемы одобрения. Требуемый рейтинг, стандарт испытаний, блокировка и компоновка эвакуации, свидетельствование класса, типовое одобрение и пакет сертификатов должны быть согласованы до выставления счета и подкреплены соответствующими проектными и испытательными данными.
