Морской ролик с проверенным SWL (254 ‰ 1766 кН)
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Технический стандарт: | ГБ/Т 10105-88 | Тип: | Открытый тип |
|---|---|---|---|
| Диаметры ролика: | 150~450 мм | Ролик нет.: | 2/3 ролика |
| Вес ролика: | 24,8~310 кг | Материалы: | Мягкая сталь, сталь C-Mn, нержавеющая сталь, литейная сталь, чугун с шаровидным графитом |
| Обработка поверхности: | пескоструйка до S2,5 + один слой эпоксидной фабрики праймера, оцинкованный, полированный, доступная | Сертификаты классификации: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS и т. д. |
| Выделить: | Сливка из стали морской роликовой пуговицы |
||
Характер продукции
Морской роликовый швартовный кнехт с подтвержденной ПБ(254–1766 кН) | DN150–DN450 для швартовки судов
Обзор продукта
Этот морской роликовый швартовный кнехт разработан как несущее направляющее устройство для швартовных систем.
В отличие от обычных кнехтов, этот блок спроектирован с подтвержденной безопасной рабочей нагрузкой (ПБ) и коэффициентом безопасности, обеспечивая надежную работу при реальных швартовных усилиях.
Высококачественные ролики из литой стали, прецизионная обработка и оптимизированная система смазки обеспечивают плавное вращение и уменьшение износа каната.
Подходит как для стальных канатов, так и для синтетических канатов в суровых морских условиях.
Краткие характеристики
- Диаметр ролика: 150–450 мм → Определяет грузоподъемность каната
- ПБ: 254–1766 кН → Определяет допустимую рабочую нагрузку
- Коэффициент безопасности: 1,35–2,09 → Указывает запас прочности конструкции
- Тип ролика: 2 / 3 ролика → Определяет направляющую способность
- Материал: ролик из литой стали + стальное основание → Прочность и долговечность
- Вал: высокопрочная сталь → Передача нагрузки
- Подшипник: медная втулка → Износостойкость
- Смазка: масляный канал → Плавное вращение
- Поверхность: Sa2.5 + грунтовка → Защита от коррозии
- Стандарт: Морской GB10105-88
Основные технические параметры
| Диаметр ролика. | Подходящие диаметры стальных канатов | Размеры | Вес | |||||||||
| Полипропиленовый канат | Нейлон |
Стальной канат (155 кгс / мм2) |
||||||||||
| 6 X 24 | 6 X 37 | D1 | d0 | d7 | H | s | t | K | кг | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| Диаметр ролика. | A | L | Подходящий диаметр стального каната. | |||||
| Полипропиленовый канат | Манила канат | Стальной канат ( G B 11 02 ) Предел прочности на разрыв ( 155 кгс/мм2 ) |
ПБ кН(т) |
Коэффициент безопасности | ||||
| 6 X 24 | 6 X 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254(26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412(42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550(56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196(122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452(148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766(180) | 1.58 |
Руководство по выбору
Шаг 1 → Выберите диаметр ролика → На основе размера каната
Шаг 2 → Подтвердите тип каната → Стальной или синтетический канат
Шаг 3 → Подтвердите ПБ → Должна превышать максимальную швартовную нагрузку
Шаг 4 → Проверьте коэффициент безопасности → Выше для динамических условий
Шаг 5 → Выберите количество роликов → На основе угла подхода
Шаг 6 → Подтвердите смазку → Для долгосрочной надежности
Структура
Ролики из литой стали | Стальное основание | Вал | Медная втулка | Смазочные каналы
Пользовательские атрибуты
- ПБ: 254–1766 кН → Грузоподъемность
- Коэффициент безопасности: 1,35–2,09 → Прочность конструкции
- Материал: литая сталь → Прочность
- Вал: высокая прочность → Передача нагрузки
- Подшипник: медная втулка → Долговечность
- Смазка: масляный канал → Плавное вращение
- Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат заводских испытаний
Руководство по запросу
Укажите диаметр каната, требуемую ПБ, тип каната, количество роликов и требование к сертификации.
Как это работает
Канат проходит по вращающимся роликам, которые уменьшают трение и распределяют нагрузку. ПБ обеспечивает безопасную работу при заданных нагрузках.
Применение
Система швартовки судов | Направление каната под нагрузкой | Работа со стальным канатом
Сертификаты и преимущества
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; подтвержденная ПБ, уменьшенный износ каната, плавное вращение, высокая структурная надежность.
Чертежи и фотографии

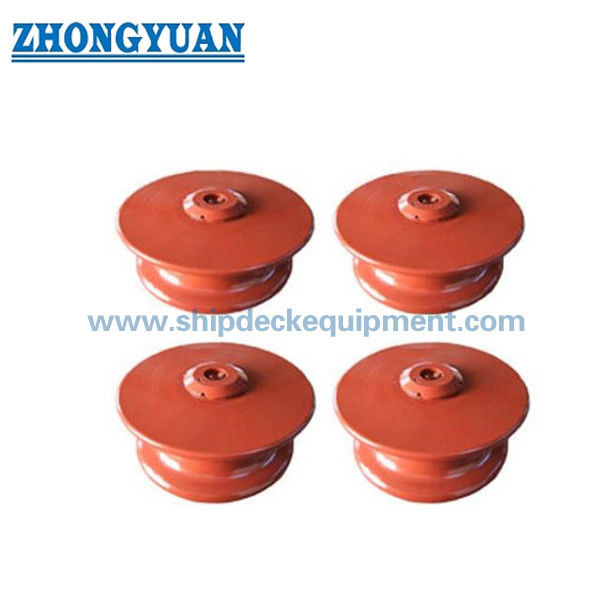

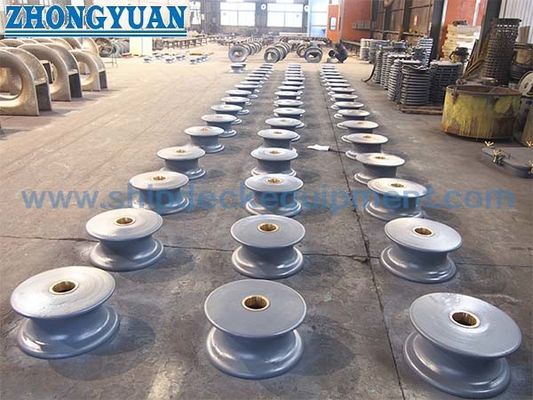

Общий вид | Фотографии продукта
Заказ
Минимальный объем заказа: 1 | Срок поставки: 30–60 дней
Часто задаваемые вопросы
В1: Как выбрать ПБ?
О: ПБ должна быть выше максимальной швартовной нагрузки.
В2: Почему важен коэффициент безопасности?
О: Он обеспечивает надежность при динамических нагрузках.
В3: Зачем использовать роликовый кнехт?
О: Он уменьшает износ каната и продлевает срок службы.
