150–450 мм закрытого типа двухроликовый судовой швартовный кнехт для швартовного оборудования судна

150×450 мм закрытый тип двухрулевой боковой прокладки для судового оборудования

Обзор продукции

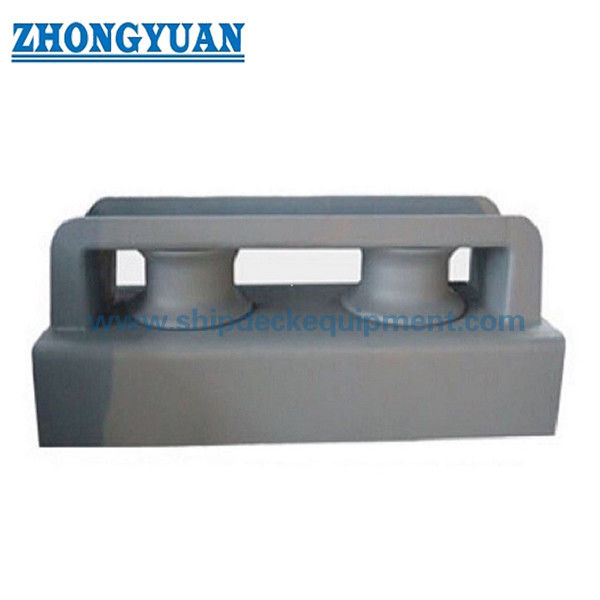

JIS F 2014 Форма BF BS закрытый тип боковой лодки с двумя роликами предназначен для изменения и направления верёвок на боках судна и на площадках на палубе.Закрытая рама помогает контролировать путь веревки и уменьшить риск скачки веревки во время привязки, в то время как два ролика обеспечивают плавное направление веревки и помогают уменьшить износ на проволочных веревках, Манильских веревках и нейлоновых веревках.

Эта страница посвящена конфигурации с закрытым типом с двумя роликами.Он отличается от открытого типа фейрлидов и трехкатушек закрытого типа фейрлидов, потому что структура более компактная, а путь веревки более контролируемыйПродукт может поставляться в соответствии с JIS F 2014-1987, с диаметром ролика от 150 мм до 450 мм и индивидуальными материалами или способами обработки поверхности в соответствии с требованиями проекта.

Быстрые спецификации

• Технический стандарт: JIS F 2014-1987 → используется в качестве производственного и размерного ориентира для этого японского стандарта судового фэрлида.
• Тип: BF & BS замкнутый тип → конструкция замкнутой рамы для управляемого руководства верёвкой.
• Диаметр ролика: 150×450 мм → выбирается в зависимости от размера веревки, маршрута веревки и расположения причалов судна.
• Количество роликов: 2 ролика → подходят для изменения направления и направления компактного узкого типа веревки.
• Диапазон массы ролика: 21,2 ≈ 230 кг → диапазон массы, предусмотренный для данной серии изделий.
• Применимые верёвки: проволочная верёвка, Манилинская верёвка и нейлоновая верёвка → выбранные в соответствии с практикой причаления судна и спецификацией верёвки.
• Материалы: мягкая сталь, сталь C-Mn, нержавеющая сталь, литая сталь или узловое чугун → выбранные в соответствии с прочностью, коррозией и требованиями проекта.
• Обработка поверхности: песочница до Sa2,5 + один слой эпоксидной фабрики, оцинкованной, полированной или индивидуальной обработки → выбран в соответствии с требованиями защиты от морской коррозии.
• Настройка на заказ: доступно → материал, покрытие и конкретные детали проекта могут быть подтверждены в соответствии с чертежами и требованиями класса.

Основные технические параметры

В следующей таблице используются размерные данные, предоставленные для формы JIS F 2014 BF BS закрытого типа двухрулевой боковой лодки.

Номинальный день.	D (мм)	L (мм)	Я (мм)	I2 (мм)
150	150	1020	420	300
200	200	1190	530	330
250	250	1430	640	395
300	300	1610	750	430
350	350	1890	860	515
400	400	2100	970	565
450	450	2360	1080	640

1Замкнутый тип литого железа роликовый фейрлид - основные размеры сайта

Замкнутый тип стальной плиты изготовленный ролик - основные размеры сайта

Руководство по выбору

Шаг 1: Подтвердить тип вертикальной проволоки = закрытый тип BF & BS → выбрать этот продукт, когда на креплении веревки требуется контролируемый замкнутый путь веревки вместо открытого рулевого проводника.

Шаг 2: Подтвердить диаметр ролика = 150 ≈ 450 мм → сопоставить номинальный диаметр с размером веревки, маршрутом изгиба веревки и расположением причалов на стороне судна.

Шаг 3: Подтвердить количество роликов = 2 ролика → подходит для компактного изменения направления и направления веревки, где не требуется расположение трех роликов.

Шаг 4: Подтвердить тип веревки = проволочная веревка, Манилинская веревка или нейлоновая веревка → разные материалы веревки могут требовать разной отделки поверхности и качества контакта роллера.

Шаг 5: Подтвердить материал = мягкая сталь, сталь C-Mn, нержавеющая сталь, литая сталь или узловое чугун → выбрать в соответствии со спецификацией проекта, средой коррозии и требованиями класса.

Шаг 6: Подтвердить покрытие = Sa2.5 + эпоксидный магазинный праймер, оцинкованный, полированный или индивидуальный → выбрать обработку поверхности в соответствии с системой окраски верфи и условиями воздействия на море.

Шаг 7: Подтвердить требование сертификации = сертификат класса проекта или сертификат испытания производителя → посоветовать требуемое классификационное общество до предложения и производства.

Структура

Закрытая рама. Два рулевого ролика. Ролевая вал. Боковая опорная структура.

Преимущества дизайна и качества

• Закрытая конструкция помогает поддерживать верёвку на пути вождения во время работы.
• Конфигурация с двумя роликами обеспечивает плавное изменение направления веревки с компактным расположением.
• Гладкие контактные поверхности ролика и рамы помогают уменьшить износ веревки во время привязки.
• Варианты материалов поддерживают различные требования проекта, включая мягкую сталь, сталь C-Mn, нержавеющую сталь, литую сталь и узловое чугун.
• Варианты обработки поверхности могут соответствовать требованиям судоверфи по покрытию и требованиям защиты от коррозии на море.
• Производство может быть организовано в соответствии с JIS F 2014-1987 и требованиями к чертежам проектов.

Атрибуты настройки

• Технический стандарт: JIS F 2014-1987 → подтверждает производственный и размерный эталон.
• Тип продукции: BF & BS закрытый тип → определяет конфигурацию закрытой рамы для управляемого руководства верёвкой.
• Диаметр ролика: 150×450 мм → ключевой параметр выбора для сопоставления маршрута веревки и расположения причалов.
• Количество роликов: 2 ролика → определяет расположение проводника веревки и отличает эту модель от трех роликовых типов.
• Материал: мягкая сталь / C-Mn сталь / нержавеющая сталь / литая сталь / узловое чугун → выбран в соответствии со спецификацией проекта и требованиями к коррозии.
• Поверхностная обработка: Sa2.5 + эпоксидный магазинный праймер / оцинкованный / полированный / индивидуальный → выбранный в соответствии с морской средой и системой покрытия.
• Применимая веревка: проволочная веревка / Манилинская веревка / нейлоновая веревка → подтверждает совместимость веревки до предложения.
• Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей → подтвердите требуемый сертификат перед заказом.

Руководство по запросу

• Требуемый номинальный диаметр или диаметр ролика, например 150 мм, 200 мм, 250 мм, 300 мм, 350 мм, 400 мм или 450 мм.
• Требуется подтверждение типа: форма JIS F 2014 BF BS закрытого типа, 2 ролика.
• Тип веревки и размер веревки, например, проволочная, Манилинская или нейлоновая.
• Требования к материалу, такие как мягкая сталь, сталь C-Mn, нержавеющая сталь, литая сталь или узловое чугунное чугунное железо.
• Требования к обработке поверхности, например, Sa2.5 + эпоксидный рабочий праймер, оцинкованная или полированная отделка.
• Требуется сертификат классификации или сертификат испытания производителя.
• Чертеж установки, расположение палубы или имеющиеся размеры замены фэрлида, если они доступны.
• Количество заказа, порт доставки и требуемое время доставки.

Как это работает

Mooring rope enters the closed fairlead opening → rope contacts the guide rollers → rollers rotate and guide the rope direction → closed frame controls the rope path → rope is led safely toward bollard, лебедку, капитан или береговую точку причала.

Заявления

Привязка на боковой стороне судна. Устройство привязки на палубе. Изменение направления верёвки привязки. Руководство верёвки. Руководство верёвкой Манилы.

Сертификации и преимущества

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей

Продукт может быть поставлен с проектной документацией, документацией об инспекции и сертификацией в соответствии с требованиями контракта и классификации.Точный объем сертификата должен быть подтвержден до предложения и производства.

Рисунок и фотографии

Рисунок общих условий и фотографии продукции

Заказ

• Подтвердить наименование продукции: JIS F 2014 Форма BF BS закрытый тип двухрулевой боковой лодки.
• Подтвердить номинальный диаметр и основные габариты по таблице технических параметров.
• Подтвердить требования к материалу, обработке поверхности и сертификату перед предложением.
• Укажите тип веревки, размер веревки и расположение причалов судна, если таковые имеются.
• Подтвердите количество, срок доставки, порт назначения и график доставки.
• Для проектов замены предоставьте существующие фотографии и размеры установки, чтобы уменьшить риск несоответствия.

Частые вопросы

Вопрос 1: В чем основное различие между закрытым типом и открытым типом судового фэрлида?

A1: Замкнутый тип фейрлида имеет раму, которая помогает контролировать путь веревки и уменьшает вероятность выпрыгивания веревки.Открытый тип фейрлида более удобен для гибкого ввода веревки из разных направлений. Эта страница предназначена для конфигурации с двумя роликами закрытого типа.

Вопрос 2: Можно ли использовать эту пряжу для проволочной веревки, Манилинской веревки и нейлоновой веревки?

Ответ: Да. В описании продукта указано, что эта пряжа может нести проволоку, канаты из Манилы и нейлоновые канаты.Требования к маршруту канатов и отделке поверхности.

Вопрос 3: Какой диаметр ролика следует выбрать?

Ответ 3: Диаметр ролика 150×450 мм. Выбор должен основываться на устройстве причалов судна, типе веревки, размерах веревки и размерах установки.существующие габариты фейрлида должны быть проверены по таблице.

Q4: Можно ли настроить материал и обработку поверхности?

Ответ: Да, материалы включают мягкую сталь, сталь C-Mn, нержавеющую сталь, литую сталь и узловое чугун.полированные или индивидуальные в соответствии с требованиями проекта.

Q5: Какой сертификат следует запросить для предложения?

A5: Пожалуйста, подтвердите, требуется ли в проекте сертификат классификационного общества, сертификат испытания производителя или другая проектная документация.Сфера применения сертификата должна быть подтверждена до котировки, поскольку она влияет на проверку, стоимость и график доставки.
