Водонепроницаемый анкерный фиксатор винтового типа для цепей диаметром 28, 32 и 34 мм | КБ/З 887-2007

Водонепроницаемый винтовой ролик для 28, 32 и 34 мм цепей. CB/Z 887-2007

Обзор продукции

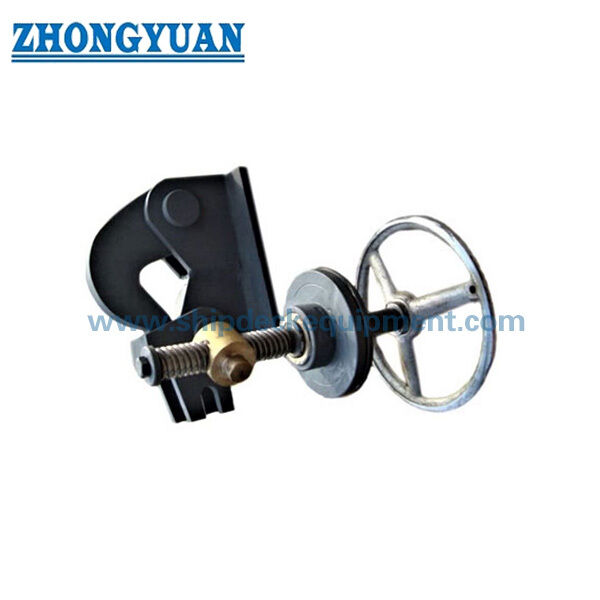

CB/Z 887-2007 водонепроницаемый винтовой анкерный цепной освободитель представляет собой механический цепной концы закрепления и контролируемого освобождения сборки.трапецинообразный винт, слайдер, блокирующие части и упакованный наполнительный ящик, чтобы механизм освобождения мог работать через границу установки при сохранении указанной функции уплотнения.

Эта страница охватывает водонепроницаемые конфигурации 28 мм, 32 мм и 34 мм, определенные CB/Z 887-2007.фактическое соединение конца цепи, интерфейс установки, направление работы, доступные разрешения и утвержденная проектная документация.Не водонепроницаемая конфигурация представляет собой отдельное устройство и не представлена в таблице размеров ниже..

Быстрые спецификации

• Тип изделия: водонепроницаемый винтовой анкерный релизер цепи → закрепляет конец цепи в нормальном состоянии и обеспечивает управляемую механическую функцию освобождения.

• Стандарт: CB/Z 887-2007 → Размеры изготовления, водонепроницаемость, проверка и требования качества на этой странице основаны только на этом стандарте.

• Применимая цепь якоря: 28 / 32 / 34 мм → стандартные размеры; выберите точный размер из утвержденной цепи и чертежа установки.

• водонепроницаемая конфигурация: уплотнение наполнительной коробки вокруг рабочего вала → обеспечивает уплотнительный интерфейс, необходимый для водонепроницаемого типа.

• Требование водонепроницаемости: установка наполнительной коробки, способная выдерживать не менее 0,4 МПа статического давления воды без утечки.

• Механизм работы: трапециальный винт + скользящий механизм + крюк для освобождения → ручное вращение вала приводит к контролируемому отключению крюка.

• Стандартные размеры нитей: Tr 24×5-7 для цепи 28 мм; Tr 26×5-7 для цепи 32 / 34 мм → размеры ключевой обработки и сборки-контроля.

• Референтная масса: 23 / 28 / 28 кг для водонепроницаемых конфигураций 28 / 32 / 34 мм → полезна для обработки и упаковки.

Основные технические параметры

CB/Z 887-2007 водонепроницаемая конфигурация. Размеры указаны в мм. Значения в скобках - эталонные.

Руководство по выбору и расследованию

• Шаг 1: подтвердите конфигурацию водонепроницаемого винта типа CB/Z 887-2007 и требуемый размер якорной цепи 28 / 32 / 34 мм.

• Шаг 2: подтвердите конечное соединение цепи, границу установки, размеры интерфейса H / h / b / L / B, направление вала и доступный рабочий просвет по утвержденному чертежу.

• Шаг 3: подтвердить требования к испытаниям на водонепроницаемость, объем испытаний клиента/класса/свидетеля третьей стороны и требуемую документацию испытания.

• Шаг 4: подтвердить график материалов компонента, прослеживаемость материалов, спецификацию упаковки, требования к смазке и защитному покрытию.

• Шаг 5: Укажите количество, тип емкости для применения, место установки, чертеж или справочную фотографию, место доставки, требуемое время доставки и требования к документам одобрения.

Структура

Главное тело. Отпуск крюка. Большой вал. Малый вал. Зацепка. Сжатие ореха. Сжатие рукава.

Производственные и технические требования к качеству

• Контроль размеров: размеры H, h, b, L, B, t, d и l вместе с указанной трапециальной нитью должны соответствовать конфигурации CB/Z 887-2007 и рисунку контролируемого производства.

• Нить и скользящие части: трапециевидный винт, сцепляющая нить, скользящий механизм и вал должны быть обработаны и собраны таким образом, чтобы движение было плавным и свободным от связывания;должны быть удалены отрыжки и острые края, которые могут нанести вред.

• водонепроницаемая конструкция: упаковка, компрессионный рукав, компрессионный гайка и компоненты наполнительной коробки должны быть правильно установлены, чтобы водонепроницаемая конфигурация соответствовала установленным требованиям к уплотнению.

• Испытание водонепроницаемости: комплектация наполнительной коробки должна выдерживать не менее 0,4 МПа статического давления воды без утечки.

• Функция работы: крючок, валы, винт и скользящий механизм должны работать в соответствии с предполагаемой последовательностью блокировки и отпуска без заклеивания.Маркировка направления открытия/замыкания должна быть четкой после сборки.

• Контроль материалов: компонентные материалы должны соответствовать графику материалов и стандартам, указанным в CB/Z 887-2007.Замены материалов требуют одобрения проекта перед производством.

• Поверхность и смазка: зоны трения, нитки и контакта подшипников должны получать соответствующую смазку;подвергаются защитной обработке, требуемой стандартной и утвержденной проектной системой покрытия;.

• Заключительный осмотр: проверка материальной документации, основных размеров, внешнего вида, состояния сборки, гибкости эксплуатации, водонепроницаемости, маркировки и документации о доставке перед выпуском.

Атрибуты настройки

• Стандарт: CB/Z 887-2007 → основа для проектирования, изготовления и принятия данной страницы.

• Конфигурация: водонепроницаемый винтовой тип → упакованный наполнительный ящик; не водонепроницаемый тип отделен.

• Диаметр цепи: 28 / 32 / 34 мм → стандартная дискретная серия размеров, показанная на этой странице.

• водонепроницаемость: ≥ 0,4 МПа статическое давление воды, не протекает → применяется к водонепроницаемому уплотнительному устройству.

• Нить: Tr 24×5-7 или Tr 26×5-7 → выбирается в соответствии с размером цепи и стандартной конфигурацией.

• Материалы: Углеродистая сталь, нержавеющая сталь и материалы из медного сплава, соответствующие конкретным компонентам, согласно CB/Z 887-2007 → конечные сорта деталей следуют контролируемой BOM.

• Работа: Ручное освобождение винта и слайдера → направление работы, зацепление крюка и доступный просвет должны соответствовать утвержденному чертежу установки.

• Проверка: измерения, визуальные, функциональные и водонепроницаемые проверки → охват свидетелей и документации в соответствии с требованиями заказа.

• Требования к сертификату: доступны в соответствии с требованиями проекта → сертификат производителя, материальные документы и объем инспекции класса / третьей стороны, которые должны быть согласованы до производства.

Как это работает

Anchor chain end is connected to the release hook → Locking parts and screw mechanism retain the hook → Operator turns the operating shaft in the marked release direction → Trapezoidal screw drives the slider → Release hook disengages in a controlled sequence → Assembly is inspected and reset after operation

Заявления

Watertight anchor-chain end release arrangements | Special-vessel anchoring systems | Drawing-controlled installations | Newbuilding projects | Repair and replacement projects specified to CB/Z 887-2007

Сертификации и преимущества

Сертификаты и проверки третьей стороной могут быть организованы в соответствии с требованиями проекта, согласованным объемом проверки, отслеживаемостью материалов и процедурой одобрения.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.

Рисунок и фотографии

Частые вопросы

Вопрос 1: Какие размеры цепей охватываются водонепроницаемой конфигурацией на этой странице?

A1: стандартные размеры 28 мм, 32 мм и 34 мм.поэтому выбор должен соответствовать фактической цепи и утвержденному чертежу установки, а не рассматривать 28 ≈ 34 мм как непрерывный диапазон.

Вопрос 2: Каково основное требование к водонепроницаемости для водонепроницаемого типа?

A2: Установка уплотнения наполнительной коробки должна выдерживать не менее 0,4 МПа статического давления воды без утечки.Согласованный план инспекции должен определять требования к свидетельству и документации.

Вопрос 3: Какая информация требуется перед производством?

A3: Подтвердить размер цепи, чертеж установки, соединение конца цепи, размеры границы, направление вала, рабочее расстояние, требования к материалам, покрытие, область проверки водонепроницаемости,количество и требования к поставке., испытательное давление и объем испытания, требования к материалу / покрытию, количество, место назначения и график доставки.
