28–57 мм CB887 водонепроницаемый якорь-сбрасыватель для системы аварийного сброса якорной цепи коммерческих судов

Водонепроницаемый винтовой анкерный релизер. CB 887-1977 для устаревших подводных систем.

Обзор продукции

CB 887-1977 водонепроницаемый винтовой релизер цепочки якоря является механическим аварийным устройством для разгрузки якоря, предназначенным в оригинальном стандарте для подводных лодок.трапецинообразный винт, слайдер, крюк для освобождения, блокировочные части,и упакованная конструкция наполнительной коробки для удержания якорной цепи в нормальном состоянии и для ее освобождения через контролируемую ручную последовательность работы при необходимости.

Предыдущая серия размеров CB 887-1977 охватывает диаметры якорных цепей от 28 до 57 мм.или устройство с управляемым тягом, а не обычное устройство для отпуска якорей на коммерческих судахCB 887-2007 заменил издание 1977 года, пересмотрел серию цепей, добавил не водонепроницаемый тип и ввел требование количественной водонепроницаемости.интерфейс установки, направление работы, область испытаний, а также требования к компетенции или классу должны быть подтверждены до предложения и производства.

Быстрые спецификации

• Тип продукта: водонепроницаемый спиральный/шрубообразный анкерный цепный релизер → механическое удержание и контролируемое аварийное освобождение через водонепроницаемую границу.
• Стандартная основа: CB 887-1977 Legacy Configuration → первоначальный стандартный объем применения ограничен подводными лодками, а не обычными коммерческими судами.
• Диаметр цепи: 28 / 31 / 34 / 43 / 49 / 53 / 57 мм → выбирается по существующему утвержденному чертежу установки и геометрии цепи.
• Примечание к текущему стандарту: CB 887-2007 заменяет издание 1977 года → новые проекты должны подтвердить, требуется ли текущая конфигурация 28 / 32 / 34 мм QS или QF.
• Справка на водонепроницаемость (CB 887-2007): испытание утечки наполнительной коробки при статическом давлении воды не менее 0,4 МПа → применяется к устаревшему источнику питания только тогда, когда оно включено в утвержденную спецификацию испытаний.
• Механизм работы: вращающийся вал + трапециозный винт + скользящий механизм + крюк для освобождения → ручная работа должна быть проверена на предмет плавного движения и четкой маркировки направления открытия / блокировки.
• Концепция материала: смесь стали, нержавеющей стали, латуни, куста и компонентов упаковки → конечные классы материалов следуют утвержденной BOM, а не одному общему описанию материала.
• Цель проверки: размеры, материалы, состояние поверхности, качество сварки, если применимо, водонепроницаемость, гибкость эксплуатации, маркировка и документация по доставке.

Основные технические параметры

Руководство по выбору и расследованию

Шаг 1: Подтвердить требуемую стандартную пересмотр и сервисную основу: устаревшая CB 887-1977 замена / ремонт, или текущий CB 887-2007 дизайн.

Шаг 2: подтвердить диаметр якорной цепи, оригинальную маркировку модели, конечную связь цепи и существующую установку или чертеж сосуда.Следует отметить, что в нынешнем стандарте изменен прежний размер 31 мм до 32 мм.

Шаг 3: подтвердить водонепроницаемую или водонепроницаемую конфигурацию, граничное давление, испытательное давление, время хранения, приемлемость утечки и требование свидетелей.

Шаг 4: Подтвердить интерфейс установки, направление рабочего вала, доступный рабочий пропуск, направление отпуска, окружающую структуру и доступ для проверки и обслуживания.

Шаг 5: Подтвердить утвержденный список материалов, тип упаковки, точки смазки, систему покрытия, прослеживаемость материала, документацию производителя и любой класс или область инспекции органа.

Шаг 6: Укажите количество, тип емкости для применения, фотографии замены, оригинальный чертеж или размеры, место назначения и требуемое время доставки.

Структура

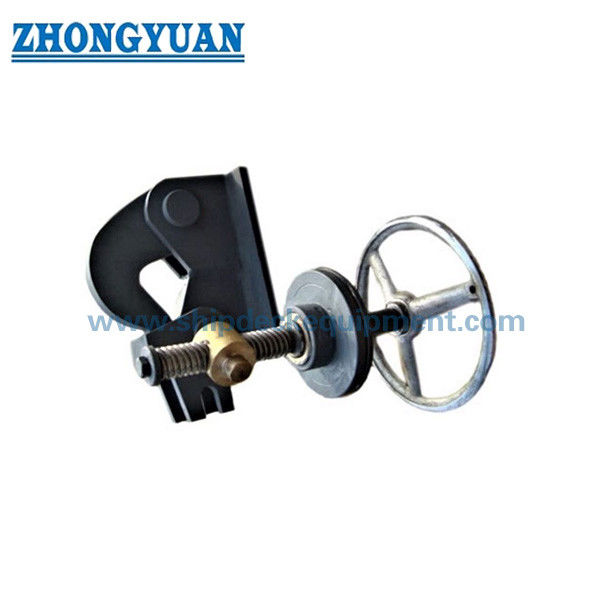

Главное тело. Отпуск крюка. Большой вал. Малый вал. Зацепка. Сжатие ореха. Сжатие рукава.

Водонепроницаемость, механизм и преимущества качества

• Устройство упакованной упаковочной коробки обеспечивает определенный уплотнительный интерфейс вокруг рабочего вала, когда указана водонепроницаемая конфигурация.
• Трапециозный винт преобразует вращение вала в контролируемое движение ползуни, позволяя отключить крючок с помощью преднамеренной механической последовательности работы.
• Заключающее устройство и обозначенное направление открытия/замыкания помогают уменьшить непреднамеренную работу; окончательное устройство блокировки и работы должно соответствовать утвержденному чертежу.
• Функциональные материалы должны быть выбраны в зависимости от задачи компонента: прочность конструкции корпуса и крюка, коррозионная и износостойкость валов,подходящие материалы для подшипников / нитей для кустов и деталей для винтов, и утвержденной упаковки для наполнительной коробки.
• Инспекция должна охватывать материальную документацию, размеры, дефекты поверхности, качество сварки, если это применимо, смазку, маркировку, плавное вращение, испытания на утечку,и упаковки / доставки записей в соответствии с согласованным объемом.
• Для устаревших работ по замене измерений взаимозаменяемость и эксплуатационный доступ более важны, чем совместимость общих каталогов; оригинальный чертеж установки должен контролировать производство.

Атрибуты настройки

• Стандарт: CB 887-1977 → устаревший водонепроницаемый винтовой анкерный релизер для подводных судов.
• Статус обслуживания: на основе устаревших / замены → текущие проекты нового строительства должны пересмотреть CB 887-2007 или другой применимый стандарт.
• Диаметр цепи: 28-57 мм → подтверждение точного оригинала и геометрии конца цепи.
• Водонепроницаемость: стандартная текущая отсчетная величина 0,4 МПа статического давления воды → старый объем испытания, время хранения и приемка, которые должны быть указаны в заказе.
• Механизм: Trapezoidal винт и ползунок → управляемое ручное освобождение через вращение вала.
• Интерфейс установки: Подтвердить → предоставить утвержденный GA, детали границ, направление работы и доступный пропускной способности.
• Материалы: сборка из нескольких материалов → классы компонентов и замены требуют утвержденного подтверждения BOM.
• Обработка поверхности: смазанные поверхности трения + специфицированное защитное покрытие → окончательное покрытие соответствует утвержденной системе проекта.
• Требования к сертификату: Согласно договору → сертификат производителя, материальные документы, отчет о испытаниях, классный свидетель или одобрение органа должны быть подтверждены до предложения.

Как это работает

Anchor chain is connected to the release hook → Locking parts and the screw mechanism retain the hook in the normal condition → Operator turns the shaft / handwheel in the marked release direction → The trapezoidal screw drives the slider and disengages the hook → Anchor chain is released according to the approved operating procedure → The assembly is inspected, обслуживается и перезагружается после работы

Заявления

Легативные подводные якорные системы. Ремонт и замена проектов. Дизайн контролируемых водонепроницаемых якорных цепей. Запасные комплектации, соответствующие оригинальным установкам CB 887-1977.

Сертификации и преимущества

Сертификаты и проверка третьей стороной могут быть организованы в соответствии с контрактом, утвержденным объемом проверки, требованием отслеживания материала и процедурой принятия класса или органа.Они не включены по умолчанию.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.
