Водонепроницаемые кабельные зажимы типа «собачка» диаметром 50–120 мм | Устройство освобождения якорной цепи для швартовки судов

Зажим кабельный собачкового типа для якорной цепи диаметром50–120 мм| Морское устройство для сброса якорной цепи

Обзор продукта

Водонепроницаемый зажим кабельный собачкового типа CB/T 3143 разработан как критически важный компонент безопасности для систем сброса якорной цепи.

Он подходит для якорных цепей класса 2 и 3 диаметром от 50 мм до 120 мм.

Оснащенный уплотнительной структурой с уплотнительным кольцом, он обеспечивает водонепроницаемость цепного ящика при испытанных условиях давления.

Устройство обеспечивает контролируемое удержание и аварийный сброс якорной цепи, защищая безопасность судна при перегрузках.

Краткие характеристики

• Диаметр цепи: 50–120 мм → Определяет совместимость с якорной цепью
• Класс цепи: Класс 2 / Класс 3 → Применимый уровень прочности
• Давление водонепроницаемости: 0,03 МПа / 5 мин → Обеспечивает герметичность цепного ящика
• Механизм сброса: Собачковый тип + молоток → Обеспечивает быстрый сброс
• Логика прочности штифта: 15–30% от разрывной нагрузки → Защита от контролируемого разрушения
• Уплотнение: Резиновое уплотнительное кольцо → Обеспечивает водонепроницаемость
• Смазка: Штифт с каналом для смазки → Плавная работа
• Материал: Углеродисто-марганцевая сталь / нержавеющая сталь → Прочность и долговечность
• Поверхность: Sa2.5 + грунтовка → Защита от коррозии

Основные технические параметры

Руководство по выбору

Шаг 1 – Выберите диаметр цепи → 50–120 мм в соответствии с якорной цепью

Шаг 2 – Подтвердите класс цепи → Класс 2 или Класс 3

Шаг 3 – Подтвердите требование водонепроницаемости → Требуется для герметизации цепного ящика

Шаг 4 – Подтвердите требование сброса → Требуется аварийный быстрый сброс

Шаг 5 – Подтвердите логику безопасности штифта → Контролируемый разрыв при перегрузке

Шаг 6 – Подтвердите сертификацию → Требование классификационного общества

Конструкция

Корпус | Запорный механизм собачкового типа | Сбрасываемый штифт | Уплотнение кольцом | Штифт для смазки | Система сброса молотком

Пользовательские атрибуты

• Диаметр цепи: 50–120 мм → Совместимость
• Водонепроницаемое уплотнение: Уплотнительное кольцо → Предотвращение проникновения воды
• Сброс: Работа молотком → Быстрый аварийный сброс
• Прочность штифта: 15–30% от разрывной нагрузки → Защита безопасности
• Смазка: Канавка для смазки → Плавная работа
• Материал: Углеродисто-марганцевая сталь → Структурная прочность
• Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний производителя

Руководство по запросу

Пожалуйста, укажите диаметр цепи, класс цепи, требование водонепроницаемости и требование сертификации класса.

Как это работает

Цепь удерживается собачковым механизмом. В экстренной ситуации штифт может быть освобожден молотком, что позволяет цепи безопасно выходить. Штифт спроектирован так, чтобы ломаться при контролируемой перегрузке, обеспечивая безопасность судна.

Применение

Якорный цепной ящик | Система аварийного сброса цепи | Система безопасности судна

Сертификаты и преимущества

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; испытано на водонепроницаемость, конструкция с контролируемым сбросом, надежный запорный механизм.

Чертежи и фотографии

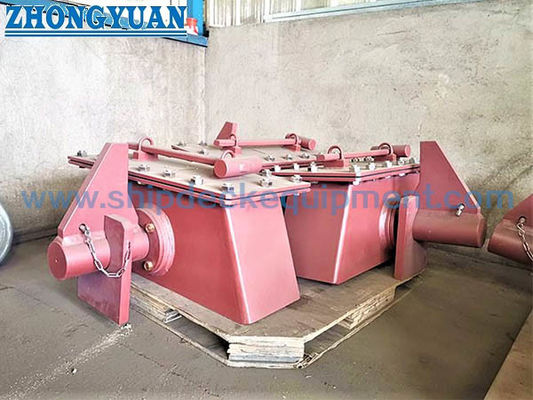

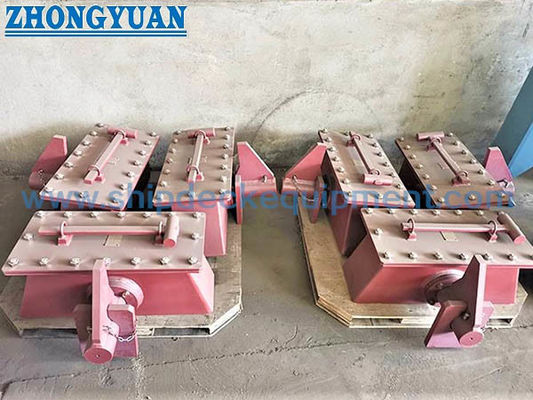

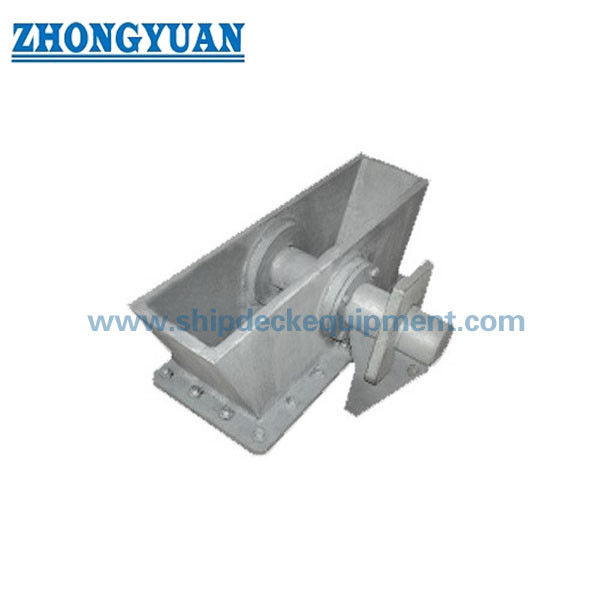

Общий вид | Схема установки | Фотографии продукта

Заказ

Минимальный объем заказа: 1 | Доставка: 30–60 дней

Часто задаваемые вопросы

В1: Какова функция зажима кабельного типа собачкового типа?

О: Он безопасно удерживает и сбрасывает якорную цепь.

В2: Как работает предохранительный штифт?

О: Он ломается при 15–30% от разрывной нагрузки цепи, обеспечивая аварийный сброс.

В3: Зачем водонепроницаемая конструкция?

О: Для поддержания герметичности цепного ящика и предотвращения проникновения воды.
