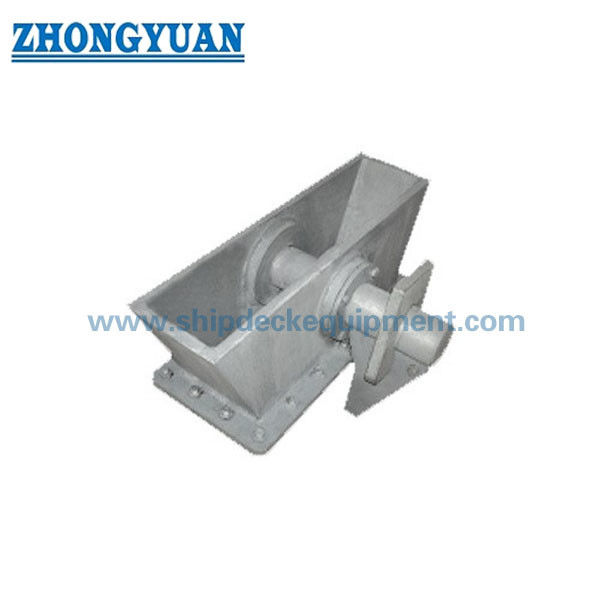

Обзор продукта

Водонепроницаемый тросовый зажим собачьего типа CB/T 3143 разработан в качестве важнейшего компонента безопасности для систем освобождения якорной цепи.

Подходит для якорных цепей класса 2 и класса 3 диаметром от 50 мм до 120 мм.

Оснащенный уплотнительным кольцом, он обеспечивает водонепроницаемость фиксатора цепи в условиях испытания под давлением.

Устройство обеспечивает контролируемое удержание и аварийное освобождение якорной цепи, обеспечивая безопасность судна в условиях перегрузки.

Краткие характеристики

• Диаметр цепи: 50–120 мм → Определяет совместимость с якорной цепью.
• Класс цепи: Уровень 2 / Уровень 3 → Применимый уровень прочности.
• Водонепроницаемое давление: 0,03 МПа / 5 мин → Обеспечивает герметичность замка цепи.
• Механизм освобождения: собачий тип + молоток → Обеспечивает быстрое освобождение.
• Логика прочности контакта: разрывная нагрузка 15–30 % → контролируемая защита от отказа.
• Уплотнение: резиновое уплотнительное кольцо → обеспечивает водонепроницаемость.
• Смазка: Смазка штифта канала → Плавная работа.
• Материал: сталь C-Mn/нержавеющая сталь → Прочность и долговечность.
• Поверхность: Sa2,5 + грунтовка → Защита от коррозии

Основные технические параметры

Руководство по выбору

Шаг 1. Выберите диаметр цепи → 50–120 мм в зависимости от якорной цепи.

Шаг 2. Подтвердите уровень цепи → Уровень 2 или Уровень 3.

Шаг 3. Подтвердите требования к водонепроницаемости → Требуется для герметизации фиксатора цепи.

Шаг 4. Подтверждение требования к выпуску → Требуется экстренный быстрый выпуск.

Шаг 5. Подтвердите логику безопасности контактов → Контролируемый разрыв при перегрузке.

Шаг 6 – Подтверждение сертификации → Требование классового общества

Структура

Тело | Механизм блокировки для собак | Выпускной штифт | Уплотнительное кольцо | Смазочный штифт | Система выпуска молотка

Пользовательские атрибуты

• Диаметр цепи: 50–120 мм → Совместимость
• Водонепроницаемое уплотнение: уплотнительное кольцо → предотвращает попадание воды.
• Разблокировка: удар молотком → Быстрое аварийное разблокирование.
• Прочность штифта: 15–30 % BL → Защитная защита.
• Смазка: Смазочная канавка → Плавная работа.
• Материал: сталь C-Mn → Прочность конструкции.
• Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний производителей.

Справочное руководство

Укажите диаметр цепи, класс цепи, требования к водонепроницаемости и требования к сертификации класса.

Как это работает

Цепь фиксируется собачьим механизмом. В экстренной ситуации штифт можно высвободить молотком, что позволит цепи безопасно вытянуться. Штифт спроектирован таким образом, чтобы ломаться при контролируемой перегрузке, что обеспечивает безопасность судна.

Приложения

Якорный цепной шкафчик | Система аварийной разблокировки цепи | Система безопасности корабля

Сертификаты и преимущества

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; Водонепроницаемость, безопасная конструкция с контролируемым выпуском, надежный запорный механизм.

Рисование и фотографии

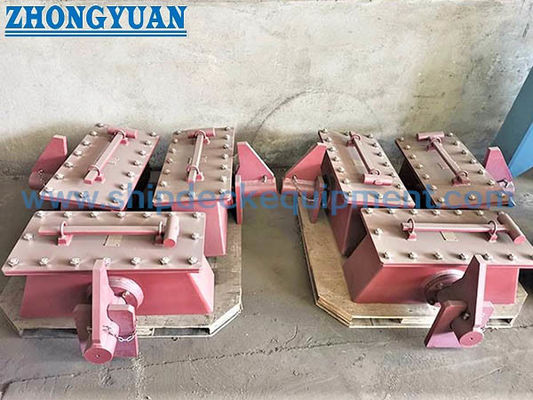

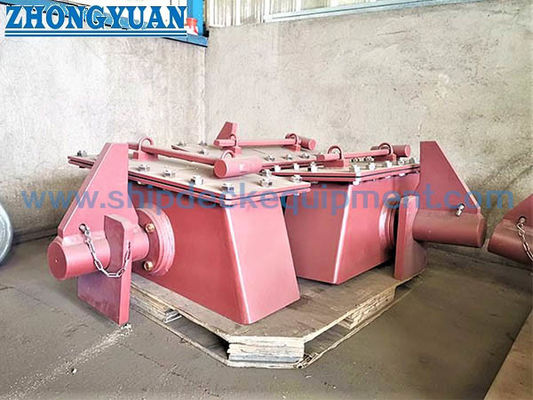

Чертеж общего назначения | Схема установки | Фотографии продукта

Заказ

МОК: 1 | Доставка: 30–60 дней

Часто задаваемые вопросы

В1: Какова функция кабельного зажима собачьего типа?

A: Он безопасно удерживает и отпускает якорную цепь.

В2: Как работает английская булавка?

Ответ: Он разрывается при нагрузке менее 15–30 % от разрывной нагрузки цепи, что обеспечивает аварийное размыкание.

В3: Почему водонепроницаемая конструкция?

A: Чтобы сохранить герметичность фиксатора цепи и предотвратить попадание воды.
