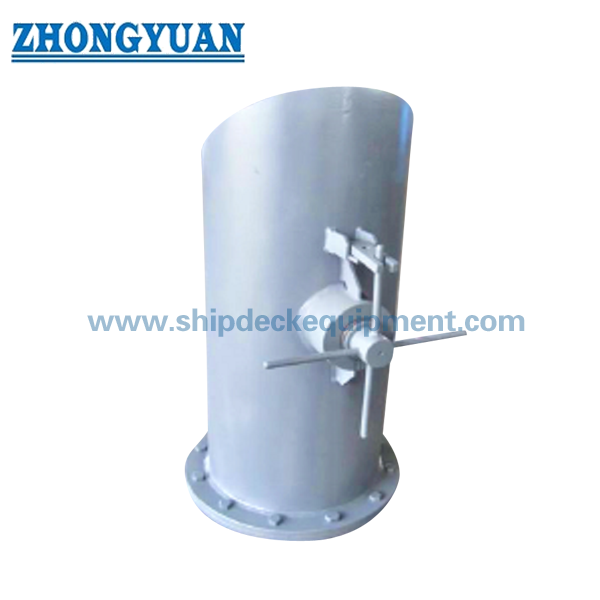

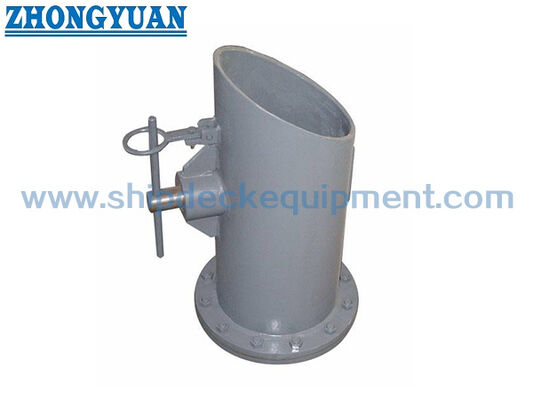

Зажим и размыкатель якорной цепи | DIN 81860, водонепроницаемый / не водонепроницаемый тип

Зажим якорной цепи с устройством освобождения | DIN 81860, водонепроницаемый / неводонепроницаемый тип

Обзор продукта

Устройство освобождения якорной цепи DIN 81860 представляет собой концевое крепление для якорных цепей на борту судов. Обычно оно располагается на внутренней стороне якорной цепи в якорном ящике, где конец цепи должен быть закреплен во время нормальной эксплуатации и освобожден, когда судну требуется аварийный сброс якорной цепи.

На этой странице представлены варианты поставки: водонепроницаемые и неводонепроницаемые. Водонепроницаемая версия выбирается, когда требуется герметичность вокруг якорного ящика или связанной с ним водонепроницаемой границы, в то время как неводонепроницаемая версия используется там, где чертеж установки не требует функции герметизации. Окончательная стандартная редакция, класс цепи, класс материала, интерфейс установки, механизм освобождения и требование к испытанию на водонепроницаемость должны быть подтверждены до производства.

Краткие характеристики

• Тип продукта: зажим якорной цепи / устройство освобождения якорной цепи / концевое крепление → закрепляет внутренний конец цепи и обеспечивает аварийное освобождение в соответствии с компоновкой судна.
• Ссылка на стандарт: DIN 81860-1999, поставляемый по проекту → текущие редакции DIN 81860-1 / DIN 81860-2 могут быть проверены, если верфь требует последний стандарт.
• Номинальный диаметр цепи: от 36 мм до 152 мм в прилагаемой таблице → подходит для широкого спектра размеров якорных цепей судов.
• Класс якорной цепи: применим к якорным цепям класса 2 и класса 3 → окончательный класс цепи и объем одобрения класса должны быть подтверждены спецификацией проекта.
• Вариант водонепроницаемости: водонепроницаемая или неводонепроницаемая версия → испытание на водонепроницаемость, давление, продолжительность и требование к присутствию свидетеля должны быть подтверждены до заказа.
• Варианты материалов: углеродистая сталь, литая сталь или нержавеющая сталь → точный класс материала, термообработка и прослеживаемость должны соответствовать требованиям проекта.
• Обработка поверхности: дробеструйная обработка Sa 2.5 + один слой эпоксидного заводского грунта, оцинковка, полировка нержавеющей стали или индивидуальное покрытие → окончательная отделка должна соответствовать плану покрытия судна.
• Объем сертификации: сертификат изготовителя, сертификат материала, инспекция класса и протокол испытаний на водонепроницаемость доступны в соответствии с требованиями заказа.

Основные технические параметры

Руководство по выбору и запросу

• Шаг 1: Подтвердите редакцию стандарта DIN 81860, название продукта и требуется ли проекту водонепроницаемая или неводонепроницаемая конструкция.
• Шаг 2: Подтвердите номинальный диаметр цепи, класс цепи, расположение концевого звена и то, предназначен ли продукт для нового строительства, ремонта или замены.
• Шаг 3: Подтвердите положение установки, интерфейс якорного ящика / переборки, доступное рабочее пространство, направление освобождения и усиление окружающих элементов по чертежу.
• Шаг 4: Подтвердите требование к материалу: углеродистая сталь, литая сталь, нержавеющая сталь или специальный материал проекта с прослеживаемостью сертификата.
• Шаг 5: Подтвердите обработку поверхности и объем инспекции: заводской грунт, оцинкованная отделка, полировка нержавеющей стали, инспекция класса и испытание на водонепроницаемость, если требуется.
• Шаг 6: Укажите количество, пункт доставки, требуемое время доставки, тип судна, требования классификационного общества, общий чертеж и, при наличии, фотографии.

Структура

Корпус зажима | Интерфейс концевого крепления цепи | Механизм освобождения / скольжения | Рабочий или освобождающий доступ | Вариант водонепроницаемого уплотнения | Вариант неводонепроницаемого исполнения | Интерфейс установки якорного ящика / переборки | Защита поверхности

Преимущества безопасности и проектирования якорного ящика

• Диапазон размеров DIN 81860 помогает подобрать концевое крепление к указанному диаметру якорной цепи, уменьшая неопределенность при замене или составлении коммерческого предложения.
• Водонепроницаемые и неводонепроницаемые версии могут быть разделены на этапе запроса, что позволяет избежать использования продукта без герметизации там, где компоновка судна требует водонепроницаемости.
• Устройство поддерживает логику аварийного освобождения цепи: конец якорной цепи обычно закреплен, а соединение конца может быть освобождено, когда компоновка судна требует сброса якоря в опасных условиях.
• Для водонепроницаемых проектов, вместо предположения об одном универсальном условии испытаний, должны быть подтверждены конструкция уплотнения, детали прокладки или уплотнительного кольца, испытательное давление, продолжительность испытаний и объем присутствия представителя класса.
• Выбор материала может быть скорректирован для проектов с использованием углеродистой стали, литой стали или нержавеющей стали, но точный класс, процесс сварки / литья и прослеживаемость сертификата должны быть определены до производства.
• Подготовка поверхности, такая как дробеструйная обработка Sa 2.5 и эпоксидный заводской грунт, помогает обеспечить контролируемое базовое состояние для окончательного покрытия судна, в то время как оцинкованная или полированная нержавеющая сталь может быть обсуждена при наличии спецификации.
• Для проектов замены, перед подтверждением взаимозаменяемости следует проверить существующий интерфейс якорного ящика, положение отверстия, соединение концевого звена и доступный зазор для работы.

Пользовательские атрибуты

• Стандарт: DIN 81860-1999 → использовать, когда верфь или спецификация владельца требует этого немецкого стандарта концевого крепления якорной цепи.
• Проверка текущего стандарта: DIN 81860-1 / DIN 81860-2:2022 → подтвердить, требуется ли проекту все еще редакция 1999 года или последняя редакция DIN.
• Версия: Водонепроницаемая / Неводонепроницаемая → выбрать в соответствии с границей якорного ящика, требованием к герметизации и чертежом установки.
• Номинальный диаметр цепи: 36–152 мм → выбирать строго в соответствии с размером якорной цепи и расположением концевого звена.
• Класс якорной цепи: Класс 2 / Класс 3, как поставляется → окончательный класс, основа правил класса и требование к приемке должны быть подтверждены.
• Материал: углеродистая сталь / литая сталь / нержавеющая сталь → точный класс и объем сертификата должны быть подтверждены до заказа.
• Испытание на водонепроницаемость: доступно в соответствии с требованиями проекта → давление, продолжительность, метод инспекции и требование к присутствию свидетеля должны быть подтверждены.
• Обработка поверхности: дробеструйная обработка Sa 2.5 + эпоксидный заводской грунт / оцинковка / индивидуальная → окончательное состояние поверхности должно соответствовать спецификации покрытия судна.
• Требование к сертификату: доступно по запросу → сертификат класса, сертификат изготовителя, сертификат материала и протокол испытаний оформляются в соответствии с подтвержденным объемом заказа.

Как это работает

Конец якорной цепи подключается к зажиму-освободителю → Конец цепи остается закрепленным во время нормальной эксплуатации → Оператор активирует механизм освобождения при необходимости аварийного сброса → Конец цепи освобождается от точки крепления → Якорь и цепь могут быть выпущены в соответствии с аварийной процедурой судна

Применение

Якорный ящик | Концевое крепление якорной цепи | Система аварийного освобождения якорной цепи | Система якорения судна | Коммерческие суда | Проекты нового строительства | Проекты ремонта и замены | Установки в водонепроницаемых или неводонепроницаемых якорных ящиках

Сертификаты и преимущества

Сертификаты могут быть оформлены в соответствии с требованиями проекта, объемом инспекции, прослеживаемостью материалов, требованиями к испытаниям на водонепроницаемость и процедурой одобрения классификационным обществом.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний изготовителя.

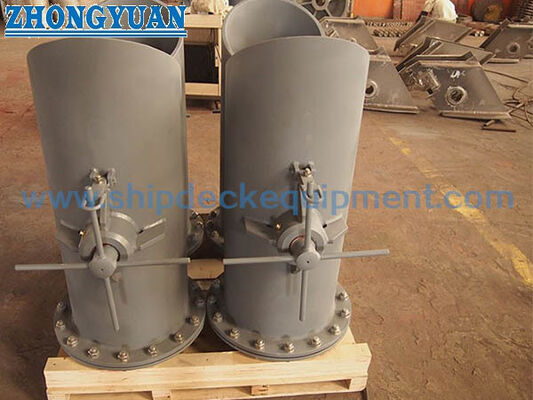

Чертежи и фотографии

Часто задаваемые вопросы

В1: В чем разница между водонепроницаемой и неводонепроницаемой версией?

О1: Водонепроницаемая версия используется, когда установка требует герметизации вокруг якорного ящика или связанной с ним водонепроницаемой границы. Неводонепроницаемая версия используется там, где функция герметизации не требуется. Для водонепроницаемых проектов должны быть подтверждены испытательное давление, продолжительность испытаний, детали уплотнения и требование к присутствию представителя класса.

В2: Этот продукт такой же, как стопор цепи на палубе?

О2: Нет. Зажим якорной цепи DIN 81860 является концевым креплением / устройством освобождения для внутреннего конца якорной цепи. Стопор цепи обычно располагается на палубе для удержания и направления цепи во время операций якорения. Эти два продукта не должны смешиваться в чертежах или коммерческих предложениях.

В3: Какая информация необходима перед составлением коммерческого предложения?

О3: Пожалуйста, подтвердите редакцию стандарта, водонепроницаемую или неводонепроницаемую версию, диаметр цепи, класс цепи, материал, обработку поверхности, количество, требование к сертификату, требование к испытанию на водонепроницаемость, чертеж установки, пункт доставки и требуемое время доставки.
