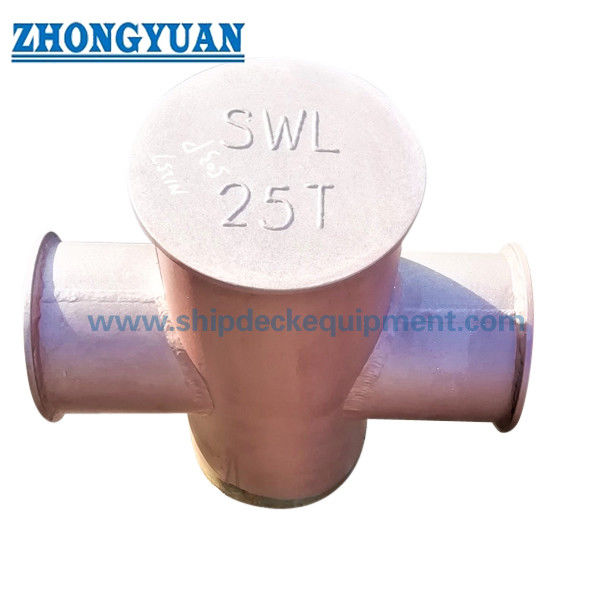

150×350 мм перекрестные боллары.

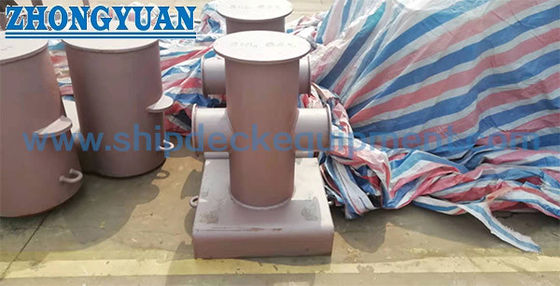

150×350 мм перекрестные боллары.

Обзор продукции

Крос-битные боллары - это дековые арматуры, используемые для крепления линий крепления на судах.

Однокрестные крестообразные опоры были спроектированы и изготовлены в соответствии с GB10106-88, обеспечивая надежные точки закрепления как для стальной проволоки, так и для веревок из синтетических волокон.

Они обеспечивают прочные и стабильные места для закрепления как для стальных проволочных веревок, так и для синтетических волокна в морской среде.

Быстрые спецификации

Номинальный диаметр: 150×350 мм → Определяет размер болла и грузоподъемность

Нагрузка на разрыв: 117686 кН → Определяет максимальную прочность привязки

Применимая веревка: Стальная проволока и волокнистая веревка → Обеспечивает совместимость

Тип: тип A / тип B → Определяет способ установки

Материал: мягкая сталь / нержавеющая сталь → обеспечивает прочность и коррозионную устойчивость

Масса: 31204 кг → Определяет требования к обработке и установке

Стандарт: GB10106-88 / JIS F2804-76 → Соответствие требованиям морского транспорта

Обработка поверхности: Sa2.5 + покрытие → Улучшает коррозионную стойкость

Установка: Сварная основа → Обеспечивает стабильность конструкции

Основные технические параметры

Руководство по выбору

Шаг 1 Выберите номинальный диаметр → 150-350 мм на основе нагрузки на причало

Шаг 2 ️ Подтвердить перерывную нагрузку → 117 ️686 кН для требуемой прочности

Шаг 3 Выберите тип веревки → Стальная проволока или волокнистая веревка

Шаг 4 Выберите тип → тип А (поверхностная сварка) или тип В (поверхностная сварка)

Шаг 5 ️ Подтверждение установки → На основе конструкции палубы

Шаг 6 Выбор материала → Мягкая сталь или нержавеющая сталь

Структура и компоненты

Скрести руки. Вертикальный столб. Базовая плита.

Атрибуты настройки

Диаметр: 150×350 мм → Определяет размер

Грузоподъемность: до 686 кН → Определяет прочность крепления

Совместимость с веревками: проволока и волокна → многоцелевое использование

Установка: Сварная → Устойчивость конструкции

Материал: сталь / нержавеющая → Прочность

Поверхность: покрытая или полированная → устойчивая к коррозии

Стандарт: GB10106 → Соответствие

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей

Конфигурация по заказу и руководство по запросу

Пожалуйста, укажите тип судна, требуемую нагрузку, тип веревки и предпочтение установки.

Как это работает

Линии крепления обернуты вокруг перекрестных рук бита, что позволяет надежно закрепить веревки.

Заявления

Корабли привязываются к причалу, морские суда, буксиры.

Сертификации и преимущества

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей; простая конструкция, высокая прочность, надежные характеристики закачки, простая установка.

Рисунок и фотографии

Рисунок общего расположения. Детали установки. Фото продуктов.

Заказ

МОК: 1 единица Время доставки: 3060 дней

Частые вопросы

Вопрос 1: В чем разница между перекрестными балларами типа А и типа В?

А:

• Тип А
  → Сварка непосредственно на палубе корабля
  → Проще установка
  → Подходит для стандартных конструкций палубы
• Тип B
  → Сварка на подкладку на палубе или фундамент
  → предоставляет дополнительную структурную поддержку
  → Подходит для более высоких требований к нагрузке или усиленных площадей на палубе

Вопрос 2: Какие условия установки требуют типа B вместо типа A?

О: Тип B обычно используется при более высоких нагрузках или когда палуба требует усиления с помощью облицовки или основной пластины для обеспечения безопасности конструкции.

Вопрос 3: Как выбрать правильный размер кросс-бита?

А:

Выбор должен основываться на требуемой нагрузке на привязку (kN) и диаметре веревки, следуя следующим рекомендациям:

• Шаг 1
  → Выберите размер боллара в зависимости от требуемой нагрузки и диаметра веревки.
• Нагрузка на разрыв боллара должна быть выбрана с достаточным преимуществом безопасности выше максимальной ожидаемой силы закрепления, как правило, в диапазоне 1,5 ̊2.0 в зависимости от условий проектирования и требований классификационного общества.
• Шаг 2 Диаметр веревки
  → Убедитесь, что размер опоры совместим с:
  • Диаметр стальной проволоки
  • Диаметр веревки из синтетических волокон
• Шаг 3 Выберите номинальный диаметр
  Типичная ссылка:
  • 150~200 мм → малые суда
  • 200-300 мм → средние суда
  • 300-350 мм → большие суда
• Шаг 4 подтверждение типа установки
  → Тип А (прямая сварка) или Тип В (укрепленная основа)
