Тип корабль GB/T 554 сваренный пала Bitt двойного креста причаливая оборудование зачаливания корабля оборудования
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan |
| Сертификация: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Номер модели: | Стандартный и подгонянный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | As per quotation |
| Упаковывая детали: | Поддон или индивидуальный |
| Время доставки: | Согласно предложению |
| Условия оплаты: | TT, L/C, Etc. |
| Поставка способности: | Удовлетворяйте потребности клиентов |
|
Подробная информация |
|||
| Стандарт метода: | GB554-2008 | Материалы: | Слабая сталь, C-Mn сталь, нержавеющая сталь, также может поставить особенную сталь для ледокола |
|---|---|---|---|
| Номинальные диаметры: | 50 до 300mm | Вес: | 7 к 576kg |
| поверхностное покрытие: | sandblasting к S2.5 + один слой праймера магазина эпоксидной смолы, гальванизированное, отполированн | Ряд SWL: | 13KN- 185KN |
| Сертификаты классификации: | ККС, НК, БВ, АБС, ДНВ-ГЛ, ЛР, КР, ИРС, РС, етк | ||
| Выделить: | Сварный боллард,Оборудование для причаления судов,ГБ/Т 554 Боляр |
||
Характер продукции

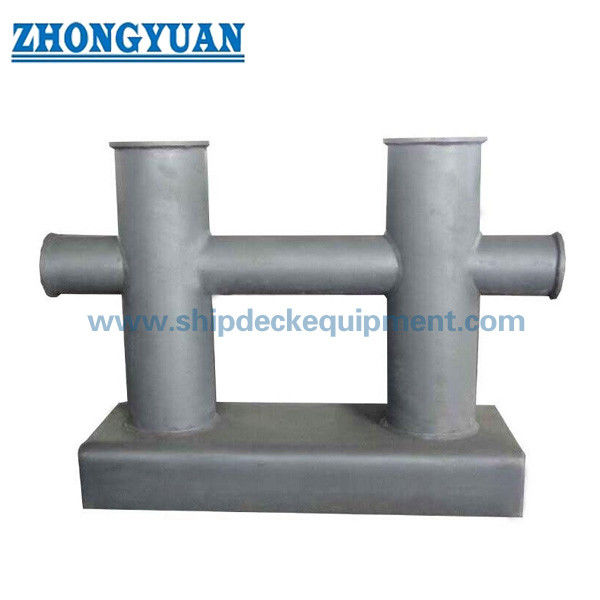

Тип корабль GB/T 554 сваренный пала Bitt двойного креста причаливая оборудование
Описание:
Тип корабль GB/T 554 сваренный пала Bitt двойного креста причаливая оборудование двойные cruciform палы. Он имеет различные номинальные диаметры. Он скреплял болтами тип и сваренный тип. Он сделан стальных труб и стальной пластины. Полностью поверхность свободна шпор. Все эти палы получают утверждение общества классификации IACS. Мы можем обеспечить пал согласно вашим специфическим требованиям. Мы можем также произвести отполированный зеркалом пал нержавеющей стали для яхты.
Главные технические данные:
1. Стандарт метода: GB554-2008;
2. Материалы: Слабая сталь, C-Mn сталь, нержавеющая сталь, также может поставить особенную сталь для ледокола.
3. Номинальные диаметры: 50 до 300mm;
4. Вес: 7 к 576kg;
5. Поверхностное покрытие: sandblasting к S2.5 + один слой отполированных праймера магазина эпоксидной смолы, зеркала или сатинировки, отполированного, гальванизированного, подгонянного поверхностного покрытия доступного.
6. Ряд SWL: 13KN- 185KN.
7. Сертификаты классификации: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, Etc.
Основной технический параметр:
| Номинальный диаметр | Безопасная допустимая загрузка | A1 | A2 | B | d | d1 | D | D1 | h | |
| ) (SWL/kN | ||||||||||
| 50 | 13 | 180 | 270 | 90 | 130 | 32 | 40 | 50 | 65 | 8 |
| 75 | 18 | 275 | 400 | 125 | 170 | 48 | 56 | 75 | 95 | 10 |
| 100 | 25 | 350 | 494 | 14 | 200 | 65 | 75 | 100 | 120 | 1 2 |
| 125 | 31 | 425 | 590 | 170 | 240 | 80 | 95 | 125 | 145 | 14 |
| 150 | 43 | 500 | 700 | 200 | 270 | 90 | 110 | 150 | 170 | 16 |
| 175 | 62 | 530 | 774 | 241 | 320 | 110 | 125 | 180 | 200 | 18 |
| 200 | 72 | 600 | - | - | 360 | 130 | 145 | 203 | 225 | 145 |
| 250 | 105 | 750 | 450 | 159 | 180 | 245 | 280 | 1 55 | ||
| 300 | 185 | 900 | 540 | 194 | 215 | 299 | 330 | 180 | ||
| Номинальный диаметр | h1 | h2 | H | L | r |
t ≥ |
t1 ≥ |
Винт | Вес | |
| Размер винта | Номер | kg | ||||||||
| 50 | 85 | - | 190 | 310 | 20 | 6 | 4 | M12 | 6 | 7 |
| 75 | 130 | 290 | 450 | 25 | 7 | 5 | M16 | 16 | ||
| 100 | 160 | 350 | 550 | 28 | M18 | 27 | ||||
| 125 | 195 | 425 | 660 | 35 | 9 | 7 | M22 | 49 | ||
| 150 | 210 | 500 | 770 | 35 | 71 | |||||
| 175 | 240 | 550 | 850 | 38 | 10 | 8 | M24 | 103 | ||
| 200 | 275 | 60 | 795 | 960 | 20 | 12 | 9 | - | - | 181 |
| 250 | 350 | 855 | 1200 | 25 | 14 | 12 | 310 | |||
| 300 | 420 | 73 | 1160 | 1440 | 30 | 16 | 14 | 576 | ||
Рисовать типа корабля GB/T 554 сваренного пала Bitt двойного креста причаливая оборудование
