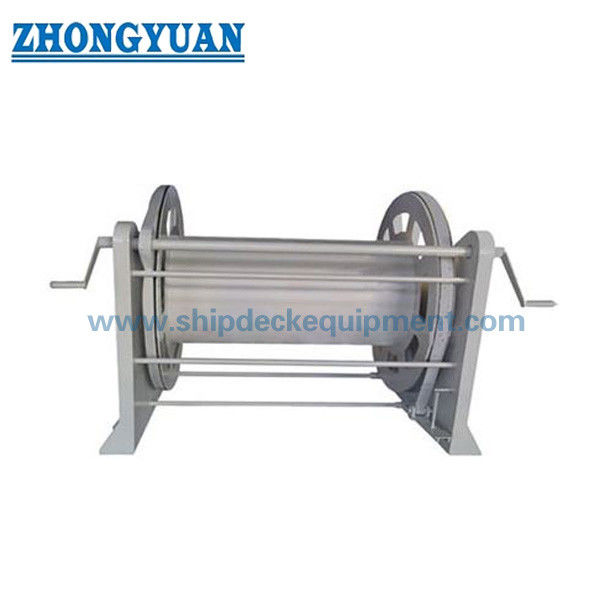

56-миллиметровый двухрукавный стальной канат с тормозом. Большой диаметр канат на палубе корабля.

56-мм стальной барабан для троса с двумя ручками и тормозом | Хранение троса большого диаметра на палубе судна

Обзор продукта

Барабан для стального троса типа C с двумя ручками предназначен для хранения и ручного перемещения морских стальных тросов большого диаметра на палубе судна.

Модель C56 подходит для стального троса диаметром 56 мм с емкостью барабана 300 м. Это барабан для хранения, а не лебедка для подъема или тяги.

Две ручки позволяют двум членам экипажа работать одновременно, улучшая контроль и снижая физические усилия при намотке и размотке.

Барабан имеет прочную сварную конструкцию, болтовое основание, тормозное устройство и зубчатую передачу для обеспечения стабильного хранения, удобной установки и безопасного использования на борту.

Зубчатая система использует кованые стальные компоненты с шлифованными и упрочненными поверхностями зубчатого венца для более плавной работы и лучшей износостойкости. Отверстия для снижения веса уменьшают вес продукта без ущерба для прочности конструкции.

Краткие характеристики

• Стандарт: CB/T 3468-92 Тип C -> Справочный стандарт для морских барабанов для стального троса
• Модель: Тип C / C56 -> Предназначен для хранения стального троса большого диаметра
• Применимый диаметр троса: 56 мм -> Подходит для хранения тяжелых стальных тросов
• Емкость барабана: 300 м -> Хранение длинных стальных тросов на палубе
• Эксплуатация: Две ручки -> Позволяет двум членам экипажа работать вместе
• Тормоз: Доступен -> Обеспечивает стабильность барабана во время хранения
• Основание: Болтовое крепление -> Легкое крепление, перемещение и замена
• Материал шестерни: Кованая сталь -> Более высокая прочность и износостойкость
• Зубчатый венец: Шлифованный и упрочненный -> Плавная работа и более длительный срок службы
• Отверстия для снижения веса: Разработаны на зубчатом венце -> Уменьшают вес без ущерба для прочности конструкции
• Варианты материалов: Мягкая сталь / нержавеющая сталь 304 / 316L -> Выбирайте в соответствии с требованиями к коррозии
• Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний производителя

Основные технические параметры

Руководство по выбору

Шаг 1 - Подтвердите диаметр троса -> C56 выбран для стального троса диаметром 56 мм

Шаг 2 - Подтвердите длину хранения -> Стандартная емкость барабана составляет 300 м

Шаг 3 - Подтвердите способ эксплуатации -> Рекомендуются две ручки для работы с тросом большого диаметра

Шаг 4 - Подтвердите требование к тормозу -> Тормоз рекомендуется для стабильного хранения и безопасного обращения

Шаг 5 - Подтвердите установку -> Болтовое основание должно соответствовать фундаменту палубы судна

Шаг 6 - Подтвердите материал и покрытие -> Можно выбрать мягкую сталь, нержавеющую сталь или индивидуальное покрытие

Конструкция

Барабан | Вал | Опорная рама | Две ручки | Тормозное устройство | Кованая стальная шестерня | Шлифованный зубчатый венец | Болтовое основание | Отверстия для снижения веса

Преимущества конструкции и качества

• Эксплуатация двумя ручками -> Два члена экипажа могут работать вместе, улучшая контроль и снижая физические усилия
• Тормозное устройство -> Предотвращает вращение барабана во время хранения и повышает безопасность
• Кованая стальная вращающаяся шестерня -> Улучшает прочность передачи и износостойкость
• Шлифованный зубчатый венец с упрочнением -> Обеспечивает более плавную работу и более длительный срок службы
• Отверстия для снижения веса -> Уменьшают вес барабана без ущерба для прочности конструкции
• Болтовое основание -> Удобно для установки, перемещения и замены на палубе судна
• Смазанный вал и вращающиеся части -> Более плавное вращение и более легкая ручная эксплуатация
• Гладкая поверхность без заусенцев и острых углов -> Защищает стальной трос и повышает безопасность обращения

Пользовательские атрибуты

• Тип продукта: Барабан для хранения стального троса с двумя ручками -> Используется для хранения морского троса, а не для подъема
• Стандарт: CB/T 3468-92 -> Справочный стандарт для морских барабанов
• Модель: Тип C / C56 -> Конфигурация для хранения троса большого диаметра
• Применимый трос: Морской стальной трос большого диаметра -> Подходит для палубных работ по хранению
• Диаметр троса: до 56 мм -> Соответствует выбору модели C56
• Емкость: до 300 м -> Поддерживает хранение длинных тросов
• Эксплуатация: Ручная эксплуатация двумя ручками -> Два члена экипажа могут работать вместе
• Тормоз: Доступен -> Повышает стабильность хранения и безопасность эксплуатации
• Установка: Болтовое основание -> Удобное крепление, перемещение и замена
• Материал: Мягкая сталь / нержавеющая сталь 304 / 316L -> Выбирайте в зависимости от требований к коррозии и бюджета
• Обработка поверхности: Дробеструйная обработка Sa2.5 + эпоксидное покрытие / полированная нержавеющая сталь / по индивидуальному заказу -> Морская защита от коррозии
• Индивидуализация: Размер барабана, конфигурация основания, тормоз, покрытие и материал -> Поддерживает требования конкретного проекта
• Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний производителя -> Поддерживает документацию проекта и требования к инспекции

Руководство по запросу

Пожалуйста, укажите диаметр троса, длину троса, требуемую модель, требование к тормозу, конфигурацию крепления основания, материал, систему покрытия и требование к сертификации.

Не уверены в правильном размере барабана? Отправьте диаметр и длину троса, и мы порекомендуем подходящую конфигурацию барабана.

Как это работает

Стальной трос наматывается на барабан. Две ручки вручную приводят барабан в движение через зубчатую систему, обеспечивая контролируемое вращение. Тормоз удерживает барабан в положении, когда трос хранится или когда барабан не используется.

Применение

Хранение стального троса на палубе судна | Хранение швартовного троса | Морское палубное оборудование | Обработка троса на верфи и на борту

Сертификаты и преимущества

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний производителя. Преимущества включают двухместную эксплуатацию, блокировку тормозом, кованую стальную шестерню, легкую конструкцию зубчатого венца, болтовое основание и настраиваемые материалы.

Чертежи и фотографии

Общий сборочный чертеж и фотографии продукта

Заказ

Укажите: модель C56, диаметр троса, длину троса, материал, тормоз, конфигурацию основания, покрытие, количество и требование к сертификации.

Часто задаваемые вопросы

В1: Используется ли этот барабан для подъема или тяги?
О: Нет. Этот продукт предназначен для хранения стального троса, а не для операций по подъему, буксировке или тяге.

В2: Почему тип C использует две ручки?
О: Конструкция с двумя ручками позволяет двум членам экипажа работать вместе, что снижает физические усилия и улучшает контроль при работе со стальным тросом большого диаметра.

В3: Зачем нужен тормоз на барабане для хранения?
О: Тормоз предотвращает нежелательное вращение барабана и обеспечивает стабильность троса во время хранения, транспортировки или в режиме ожидания.

В4: Зачем использовать кованые стальные шестерни и закаленный зубчатый венец?
О: Кованые шестерни и закаленные, шлифованные поверхности зубчатого венца улучшают прочность передачи, плавность вращения и износостойкость.

В5: Можно ли настроить размер барабана?
О: Да. Размер барабана, конфигурация основания, тормоз, покрытие и материал могут быть настроены в соответствии с диаметром троса, длиной хранения и компоновкой палубы судна.
