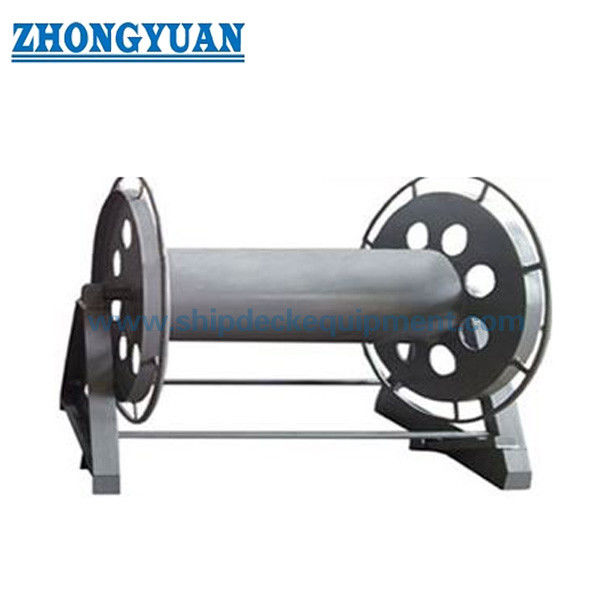

13 ′′32 мм компактный стальной канат без ручки. CB/T 3468-92 тип AW для хранения канат на судне.

13–32 мм компактная стальная бухта для троса без рукоятки | CB/T 3468-92 Тип AW для хранения судовых стальных тросов

Обзор продукта

Стальная бухта для троса типа AW предназначена для компактного хранения морских стальных тросов, где не требуется выступающая рукоятка.

Конструкция без рукоятки делает профиль бухты простым и компактным. Операторы вращают бухту, захватывая внешний обод барабана, что делает ее подходящей для ограниченного пространства на палубе и низкочастотной эксплуатации.

По сравнению с бухтами типа А с рукояткой, тип AW уменьшает выступающие части и обеспечивает более простую конструкцию для применений, ориентированных на хранение.

Бухта используется только для хранения, а не для подъема или тяги. Она подходит для стальных тросов диаметром от 13 мм до 32 мм с длиной хранения от 120 м до 190 м.

Основание с болтовым креплением, смазываемая подшипниковая система, опциональный тормоз или стопорный палец, а также гладкая отделка свободного края обеспечивают безопасное хранение и более удобное размещение на борту.

Краткие характеристики

• Применимый диаметр стального троса: 13-32 мм -> Подходит для хранения малых и средних морских стальных тросов
• Эксплуатация: Без рукоятки, управление захватом барабана -> Операторы вращают бухту, захватывая внешний обод барабана
• Компактная конструкция: Без выступающей рукоятки -> Лучше для ограниченного пространства на палубе и складских помещений
• Стандарт: CB/T 3468-92 Тип AW -> Стандарт для морских стальных бухт для тросов
• Емкость барабана: 120-190 м -> Выбирается в зависимости от диаметра троса и требуемой длины хранения
• Тормоз / Стопор: Доступен ножной тормоз или стопорный палец -> Обеспечивает устойчивость бухты во время хранения
• Крепление основания: Основание с болтовым креплением -> Удобная установка, снятие и перемещение
• Конструкция: Конструкция с отверстиями для снижения веса -> Уменьшает вес изделия при сохранении прочности конструкции
• Подшипниковая система: Смазываемая подшипниковая система -> Более легкое вращение и меньшие усилия при ручном управлении
• Материал: Мягкая сталь / нержавеющая сталь 304 / 316L -> Выбирается в зависимости от требований к коррозии и бюджета
• Обработка поверхности: Горячее цинкование / пескоструйная обработка Sa2.5 + эпоксидное покрытие / полированная нержавеющая сталь -> Защита от морской коррозии
• Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат заводских испытаний

Основные технические параметры

Примечание: Модель, детали тормоза, конфигурация основания и размеры барабана могут быть подтверждены в соответствии с проектными чертежами и схемой расположения палубы судна.

Руководство по выбору

Шаг 1 - Подтвердите диаметр троса -> Выберите AW13, AW17, AW21, AW26 или AW32 в зависимости от размера троса

Шаг 2 - Подтвердите требование к компактному пространству на палубе -> Выберите AW, если выступающая рукоятка нежелательна

Шаг 3 - Подтвердите метод эксплуатации -> Операторы вращают, захватывая внешний обод барабана

Шаг 4 - Подтвердите длину хранения -> Сопоставьте емкость барабана от 120 м до 190 м

Шаг 5 - Подтвердите требование к тормозу или стопору -> Рекомендуется для безопасного хранения и устойчивого состояния на борту

Шаг 6 - Подтвердите крепление основания и покрытие -> Основание с болтовым креплением и система покрытия в соответствии с расположением палубы судна

Шаг 7 - Подтвердите требование к сертификату -> Сертификат заводских испытаний или сертификат класса в соответствии с требованиями проекта

Конструкция

Барабан | Стальная трубчатая сердцевина барабана | Вал | Смазываемая подшипниковая система | Опорная рама | Основание с болтовым креплением | Отверстия для снижения веса | Ножной тормоз / Стопорный палец | Компактная конструкция без рукоятки

Преимущества конструкции и качества

• Конструкция без рукоятки -> Избегает выступающей рукоятки и улучшает компактность хранения
• Эксплуатация захватом барабана -> Операторы вращают, держась за внешний обод барабана
• Более простая конструкция -> Меньше внешних рабочих частей и более легкое размещение
• Отверстия для снижения веса -> Уменьшают вес изделия без ущерба для прочности конструкции
• Ножной тормоз или стопорный палец -> Обеспечивает устойчивость бухты во время хранения или в режиме ожидания
• Смазываемая подшипниковая система -> Плавное вращение и меньшие усилия при ручном управлении
• Основание с болтовым креплением -> Удобная установка, снятие и перемещение
• Гладкие свободные края -> Защищают операторов от острых краев и повышают безопасность обращения
• Гладкая поверхность контакта с тросом -> Снижает риск повреждения троса во время намотки и хранения

Пользовательские атрибуты

• Тип продукта: Компактная стальная бухта для хранения троса без рукоятки -> Используется для хранения морских тросов, не для подъема
• Стандарт: CB/T 3468-92 Тип AW -> Стандарт для морских бухт
• Применимый трос: стальной трос 13-32 мм -> Охватывает потребности в хранении тросов малого и среднего диаметра
• Емкость: 120-190 м -> Выбирается на основе диаметра троса и требуемой длины хранения
• Эксплуатация: Управление захватом барабана -> Операторы вращают бухту, держась за внешний обод барабана
• Конструкция: Без выступающей рукоятки -> Подходит для компактного хранения и ограниченного пространства на палубе
• Тормоз: Доступен ножной тормоз -> Повышает устойчивость при хранении
• Стопор: Доступен стопорный палец -> Обеспечивает надежное крепление бухты во время хранения
• Установка: Основание с болтовым креплением -> Легкий монтаж и перемещение
• Материал: Мягкая сталь / нержавеющая сталь 304 / 316L -> Выбирается в зависимости от требований к коррозии и бюджета
• Обработка поверхности: Горячее цинкование / эпоксидное покрытие / полированная нержавеющая сталь -> Защита от морской коррозии
• Кастомизация: Размер барабана, конфигурация основания, тормоз, стопорный палец и материал -> Поддерживает специфические требования проекта
• Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат заводских испытаний -> Поддерживает требования к документации проекта и инспекции

Руководство по запросу

Пожалуйста, укажите диаметр троса, длину троса, требование к компактному пространству, требование к тормозу или стопору, конфигурацию крепления основания, материал, обработку поверхности и требование к сертификации.

Не уверены в правильном размере бухты? Отправьте нам диаметр троса и длину хранения, и мы порекомендуем подходящую конфигурацию бухты.

Как это работает

Стальной трос наматывается на барабан для хранения. Операторы вращают бухту, захватывая внешний обод барабана, а подшипниковая система обеспечивает плавное движение. Ножной тормоз или стопорный палец фиксирует бухту, когда трос хранится или когда бухта не используется.

Применение

Компактное хранение судовых тросов на палубе | Ограниченное пространство на палубе | Хранение запасных швартовных тросов | Оснащение судов | Хранение тросов в мастерской

Сертификаты и преимущества

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат заводских испытаний. Преимущества включают легкую конструкцию, плавное вращение, установку на болтовом основании, безопасность тормоза/стопора, гладкие свободные края и настраиваемые материалы/покрытия.

Чертежи и фотографии

Общий сборочный чертеж и фотографии продукта

Заказ

Укажите: модель типа AW, диаметр троса, длину троса, требование к компактному пространству, требование к тормозу или стопору, материал, обработку поверхности, конфигурацию основания с болтовым креплением, количество и требование к сертификации.

FAQ

В1: Почему стоит выбрать бухту AW без рукоятки?
О: Тип AW подходит, когда для применений, ориентированных на хранение, предпочтительна компактная конструкция и меньше выступающих частей.

В2: Как работает бухта без рукоятки?
О: Операторы вращают бухту, захватывая внешний обод барабана. Смазываемая подшипниковая система обеспечивает плавное вращение.

В3: Лучше ли тип AW для ограниченного пространства на палубе?
О: Да. Конструкция без рукоятки уменьшает выступающие части и облегчает размещение в компактных складских помещениях.

В4: Используется ли эта бухта для подъема или тяги?
О: Нет. Это бухта для хранения стального троса, а не подъемная лебедка или тяговая лебедка.

В5: Можно ли настроить обработку поверхности?
О: Да. Доступны горячее цинкование, пескоструйная обработка Sa2.5 плюс эпоксидное покрытие, полированная нержавеющая сталь и индивидуальное покрытие.
