25–31,5 мм морской стальной канатный барабан | JIS F 3430-1980 для хранения корабельных стальных канатов
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
| Документ: | Marine Rope Reel Manual Dri...92.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Три типа: | Тип 35,38,40 | Применимый диаметр стальной проволоки: | 13 ~ 32 мм |
|---|---|---|---|
| Продолжительность стальной проволоки: | 120 ~ 190 м | Материал: | 304, 316L нержавеющая сталь, полированная нержавеющая сталь, мягкая сталь |
| сертификат: | Сертификаты классификации IACS, сертификаты завода | ||
| Выделить: | Корабельные проволочные катушки,Катушки с проволокой на палубе,Катушки из проволоки на палубе судна |
||
Характер продукции
25–31,5 мм морская стальная канатная катушка | JIS F 3430-1980 для хранения судовых стальных канатов
Обзор продукта
Морская стальная канатная катушка предназначена для безопасного хранения, обработки и управления стальными канатами на палубах судов.
В соответствии со стандартом JIS F 3430-1980, эта катушка широко используется для хранения швартовных канатов, буксирных канатов и вспомогательных стальных канатов.
По сравнению с барабанными лебедками, катушка предлагает простое, не требующее особого обслуживания решение, ориентированное на хранение, а не на несущую способность.
Доступны легкие версии из алюминиевого сплава для снижения веса и повышения эффективности обработки.
Дополнительные запирающие устройства обеспечивают стабильность и безопасность катушки во время транспортировки и хранения.
Краткие характеристики
- Применимый диаметр каната: φ25, φ28, φ31,5 мм → Соответствует распространенным морским стальным канатам
- Емкость барабана: 120–200 м → Возможность хранения в зависимости от размера каната
- Тип конструкции: Свободно вращающийся барабан → Легкая намотка и размотка
- Варианты материалов: Углеродистая сталь / Нержавеющая сталь / Алюминиевый сплав → Выбор по весу и долговечности
- Обработка поверхности: Sa2.5 + эпоксидное покрытие / Полировка → Защита от коррозии
- Запирающее устройство: Доступно → Предотвращает вращение во время хранения
- Индивидуальная настройка: Размер и емкость могут быть адаптированы
- Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат заводских испытаний
Основные технические параметры (JIS F 3430-1980)
| Номинальный размер | B | D | D1 | d | d1 | L | L1 | Емкость барабана по канату | Вес (кг) |
| 35 | 650 | 350 | 700 | 50 | 40 | 800 | 950 | 25 мм × 200 м | 190 |
| 38 | 650 | 380 | 780 | 55 | 45 | 850 | 1000 | 28 мм × 200 м | 215 |
| 40 | 700 | 400 | 850 | 60 | 50 | 900 | 1050 | 31,5 мм × 200 м | 240 |
Руководство по выбору
Шаг 1 – Выберите диаметр каната → Диапазон 13–32 мм
Шаг 2 – Подтвердите длину хранения → Соответствие емкости барабана
Шаг 3 – Выберите материал → Сталь для долговечности / Алюминий для легкости
Шаг 4 – Подтвердите необходимость запирания → Требуется для стабильности при транспортировке
Шаг 5 – Подтвердите покрытие и сертификацию
Конструкция
Барабан | Вал | Опорная рама | Подшипниковая система | Дополнительный механизм запирания
Пользовательские атрибуты
- Вариант из алюминиевого сплава → Легкость и простота обработки
- Запирающее устройство → Предотвращает нежелательное вращение
- Гладкая поверхность барабана → Защищает стальной канат
- Индивидуальные размеры → Соответствие требованиям проекта
Руководство по запросу
Пожалуйста, укажите диаметр каната, длину каната, предпочтительный материал, условия установки и требования к сертификации.
Как это работает
Стальной канат наматывается на барабан → барабан свободно вращается на валу → канат безопасно хранится → запирающее устройство фиксирует барабан, когда он не используется.
Применение
Хранение стальных канатов | Палубное оборудование | Суда снабжения морских платформ | Обработка в судостроительных верфях
Сертификаты и преимущества
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат заводских испытаний
Чертежи и фотографии

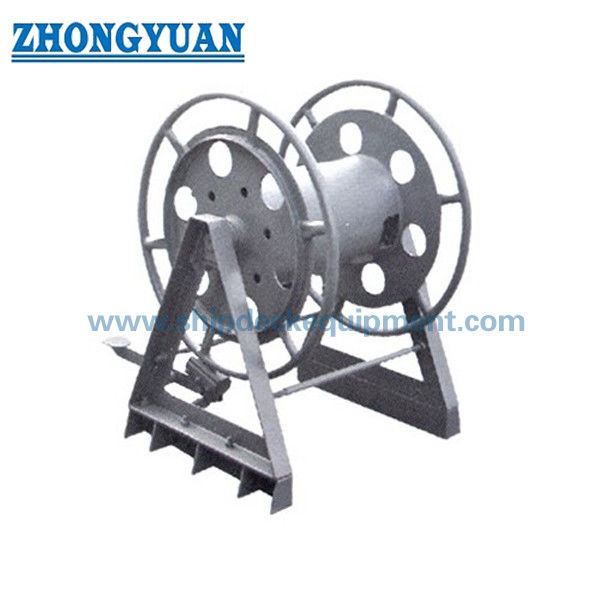

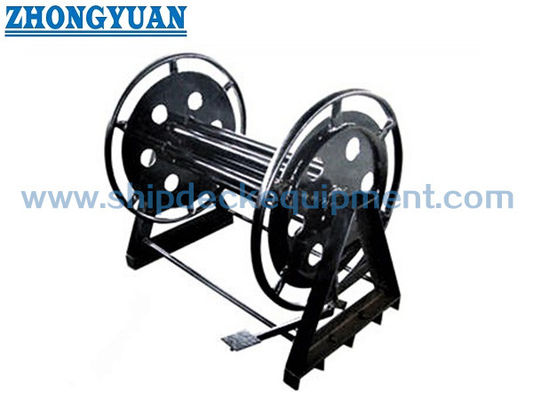

Общий сборочный чертеж и фотографии продукта
Заказ
Укажите: диаметр каната, длину хранения, материал, запирающее устройство, покрытие, сертификацию
Часто задаваемые вопросы
В1: Используется ли эта катушка для подъема?
О: Нет, она предназначена для хранения, а не для грузоподъемных операций.
В2: Можно ли использовать алюминиевые катушки на морских объектах?
О: Да, при надлежащей обработке поверхности и конструкции.
В3: Можно ли настроить размер?
О: Да, размеры и емкость могут быть адаптированы.
