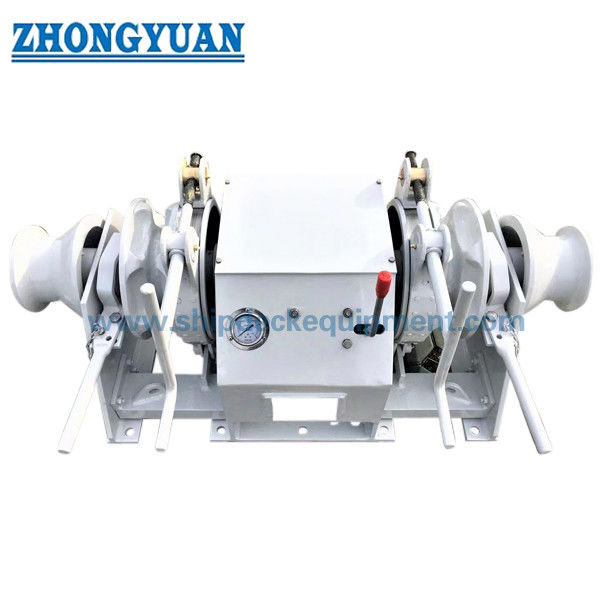

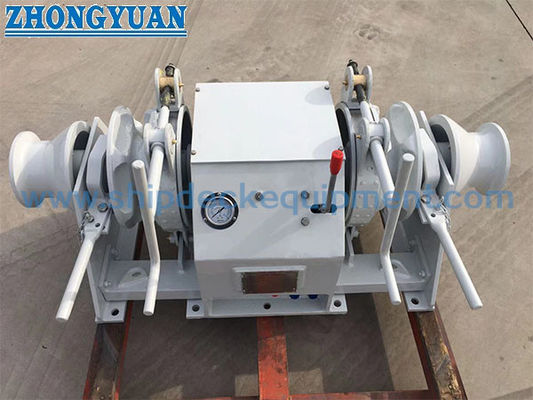

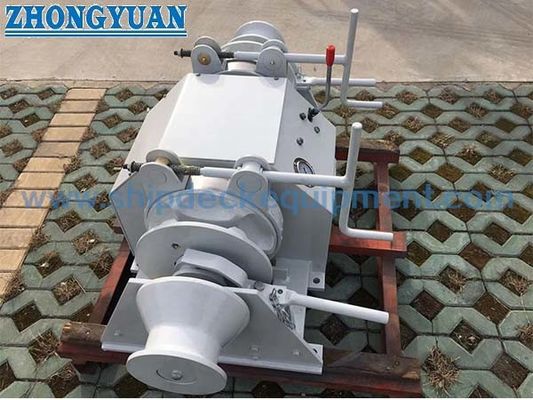

12,5–30 мм компактная гидравлическая якорная лебедка | Компактное морское оборудование для работы с якорем
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipment |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Номер модели: | Стандартный и подгонянный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | As per quotation |
| Упаковывая детали: | Поддон или индивидуальный |
| Время доставки: | Согласно предложению |
| Условия оплаты: | ТТ, аккредитив |
| Поставка способности: | Удовлетворяйте потребности клиентов |
|
Подробная информация |
|||
| Диаметр якорной цепи: | Φ40 мм | Нагрузка на якорь: | 68КН |
|---|---|---|---|
| Нагрузка на привязку: | 68КН | Веревка: | 150 м |
| Скорость привязки: | 6-18m/min | Мощность двигателя: | 30КВт |
| Сертификаты классификации: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS и т. д. | ||
| Выделить: | Гидравлический брашпиль анкера 30KW,брашпиль анкера 150m гидравлический,Электрический брашпиль анкера 30KW |
||
Характер продукции
12,5–30 мм Компактная гидравлическая якорная лебедка, экономящая место | Компактное морское оборудование для обработки якоря
Обзор продукта
Компактная гидравлическая якорная лебедка специально разработана для работы с якорной цепью на судах с ограниченным пространством на палубе.
Система имеет компактную интегрированную конструкцию редуктора и гидравлического двигателя, что минимизирует занимаемое пространство при установке, сохраняя при этом надежную работу по обработке якоря.
Она подходит для малых судов, рабочих катеров и лодок с узкой компоновкой носовой палубы.
Эта лебедка в основном предназначена для работы с якорной цепью, с возможностью вспомогательной работы с канатом через швартовный барабан.
Краткие характеристики
• Размер якорной цепи: 12,5–30 мм
• Тяговое усилие якорной цепи: 5,9–38,3 кН
• Тормозная нагрузка: 30–231 кН
• Скорость цепи: 9–15 м/мин
• Тяговое усилие швартовного барабана: 5–30 кН
• Вместимость по длине цепи: до 82,5 м
• Мощность двигателя: 4–15 кВт
• Тип привода: Гидравлический (электрический ГПМ)
• Конфигурация: Одинарная / двойная звездочка + швартовный барабан
• Управление: Локальное управление джойстиком
• Класс цепи: U2 / U3
Основные технические параметры
| Цепь (мм) | Тяга цепи (кН) | Тормозная нагрузка (кН) | Скорость (м/мин) | Тяга швартовного барабана (кН) | Мощность двигателя (кВт) |
| 12,5 | 5,9 | 30 | ≥9 | 5 | 4 |
| 14/16/17,5 | 8,3/10,9/13 | 51/67/80 | ≥9 | 8 | 5,5 |
| 19/20,5/22 | 15,3/17,9/20,6 | 95/110/126 | ≥9 | 10 | 7,5 |
| 24/26 | 24,5/28,7 | 149/175 | ≥9 | 20 | 11 |
| 28/30 | 33,3/38,3 | 202/231 | ≥9 | 30 | 15 |
| 32/34/36 | 43,5/49,1/55,1 | 261/294/329 | ≥9 | 30 | 22 |
Руководство по выбору
Шаг 1 – Выберите размер цепи (12,5–30 мм) | Шаг 2 – Соответствие тягового усилия якорной цепи (5,9–38,3 кН) | Шаг 3 – Подтвердите тормозную нагрузку (30–231 кН) | Шаг 4 – Выберите скорость цепи (9–15 м/мин) | Шаг 5 – Подтвердите гидравлический привод | Шаг 6 – Выберите конфигурацию | Шаг 7 – Схема установки
Конструкция и компоненты
Конструкция и компоненты: Гидравлический двигатель (интегрированный) | Компактный редуктор | Звездочка (для работы с цепью) | Швартовный барабан | Тормозная система | Муфта | Гидравлическая силовая установка | Распределительный клапан | Основание
Пользовательские атрибуты
Размер цепи | Тяга цепи | Тормозная нагрузка | Тяга швартовного барабана | Тип привода | Конфигурация | Тип управления
Руководство по пользовательской конфигурации и запросу
Размер цепи | Класс цепи | Требуемое тяговое усилие | Тормозная нагрузка | Монтажное пространство | Система управления | Тип судна
Как это работает
Гидравлический двигатель приводит в движение редуктор, который вращает звездочку для работы с якорной цепью.
Якорь поднимается или опускается через звездочку, в то время как тормозная система и муфта обеспечивают безопасный контроль нагрузки.
Компактная интегрированная конструкция обеспечивает эффективную работу в ограниченном пространстве для установки.
Применение
Применение: Малые суда | Рабочие катера | Рыболовные суда | Патрульные катера | Суда с узкой палубой | Операции по обработке якоря
Сертификаты и преимущества
Сертификаты: CCS | NK | BV | ABS | DNV | LR | KR | RINA | IRS | RS
Преимущества: Компактная конструкция, экономящая место | Интегрированный гидравлический двигатель и редуктор | Простота установки | Низкие эксплуатационные расходы | Надежная работа с якорной цепью | Идеально подходит для ограниченного пространства на палубе
Чертежи и фотографии
• Общий вид | • Чертеж компактной конструкции | • Схема установки | • Фотографии продукта
Информация для заказа
• Минимальный объем заказа: 1 единица | • Срок поставки: В зависимости от проекта | • Оплата: T/T, L/C | • Индивидуализация: Доступна
Часто задаваемые вопросы
В1: Что отличает эту лебедку?
О: Компактная интегрированная конструкция для ограниченного пространства на палубе.
В2: Подходит ли она для больших судов?
О: Она в основном предназначена для малых и средних судов.
В3: Можно ли настроить конфигурацию?
О: Да, конфигурации звездочки и швартовного барабана могут быть настроены.
