Электрический гидравлический вертикальный капистан для якорного ветрового стекла
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipment |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Размер цепи: | 12,5–70 мм | Цепной класс: | АМ2/АМ3 |
|---|---|---|---|
| Рабочая нагрузка: | 5–250 кН | снуя скорость: | 9–18 м/мин |
| Цепная скорость: | ≥9 м/мин | Диаметр веревки: | 11–46 мм |
| Тип веревочки: | Сталь / Синтетика | Тип привода: | Электрические / гидравлические |
| Тип управления: | Локальный/Удаленный | Базовый тип: | Ниже/полу/над палубой |
| Приложение: | Причал / Якорь | Сертификаты классификации: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытаний производителей |
| Выделить: | Гидравлическая причаливая тон-ось,Тон-ось анкера BV вертикальная,вертикальная тон-ось анкера |
||
Характер продукции
Электрический гидравлический вертикальный капистан для якорного ветрового стекла
Обзор продукции
Электрический гидравлический вертикальный капстан - это тип судового парусного оборудования, предназначенного для привязки, обработки якоря и подъема веревки или цепи.
Он приводится в действие электрическим гидравлическим силовым агрегатом, обеспечивающим стабильный крутящий момент и надежную производительность в морских условиях.
Вертикальная конструкция делает его идеальным для ограниченного палубного пространства и легкой интеграции в корабельные конструкции.
Быстрые спецификации
• Функция: привязка / подъем якоря / подъем
• Размер цепи: 12,570 мм
• Качество цепи: AM2 / AM3
• Рабочая нагрузка: 5-250 кН
• Диаметр головы изгиба: 200-700 мм
• Скорость изгиба: 9 ‰ 18 м/мин
• Диаметр веревки: 11 46 мм
• Тип привода: электрический / электрический гидравлический
• Управление: локальное / удаленное
Основные технические параметры
| Как Диа. |
Работа Нагрузка (KN) |
Номинальная скорость (м/мин) | Нагрузка на деформацию (KN) | Мощность двигателя (кВт) | ||
| AM2 | AM3 | Электрические | Гидравлические | |||
| 12.5 | 6.6 | 14.6 | 9 | 5 | 2.2/0.75 | 2.2 |
| 14 | 8.3 | 17.2 | 9 | 6 | 2.2/0.75 | 3 |
| 16 | 10.9 | 20 | 9 | 8 | 2.2/0.75 | 4 |
| 17.5 | 13 | 14.6 | 9 | 10 | 3/1.3 | 4/5.5 |
| 19 | 15.3 | 17.2 | 9 | 10 | 4.3/1.7 | 5.5 |
| 20 | 17.9 | 20 | 9 | 15 | 4.3/1.7 | 5.5/7.5 |
| 22 | 20.6 | 23 | 9 | 15 | 6/2.5 | 7.5 |
| 24 | 24.5 | 27.4 | 9 | 20 | 8Пять из трех.5 | 7.5/11 |
| 26 | 28.7 | 32.1 | 9 | 20 | 8Пять из трех.5 | 11 |
| 28 | 33.3 | 37.2 | 9 | 25 | 8Пять из трех.5 | 11 |
| 30 | 38.3 | 42.8 | 9 | 30 | 11/11/7.5 | 15 |
| 32 | 43.5 | 48.6 | 9 | 30 | 11/11/7.5 | 15 |
| 34 | 49.1 | 54.9 | 9 | 40 | 16/16/11 | 15/85 |
| 36 | 55.1 | 61.6 | 9 | 40 | 16/16/11 | 18.5 |
| 38 | 61.4 | 68.9 | 9 | 50 | 16/16/11 | 18.5/22 |
| 40 | 68 | 76 | 9 | 60 | 22/22/16 | 22/30 |
| 42 | 75 | 83.8 | 9 | 60 | 22/22/16 | 22/30 |
| 44 | 82.3 | 92 | 9 | 70 | 22/22/16 | 30 |
| 46 | 89.9 | 100.5 | 9 | 80 | 30/30/22 | 30 |
| 48 | 97.9 | 109.4 | 9 | 80 | 30/30/22 | 30/37 |
| 50 | 106.3 | 118.8 | 9 | 90 | 30/30/22 | 37 |
| 52 | 114.9 | 128.4 | 9 | 100 | 30/30/22 | 37/45 |
| 54 | 123.9 | 138.5 | 9 | 100 | 45/45/30 | 45 |
| 56 | 133.3 | 149 | 9 | 120 | 45/45/30 | 45 |
| 58 | 143 | 159.8 | 9 | 120 | 45/45/30 | 45/55 |
| 60 | 153 | 171 | 9 | 140 | 45/45/30 | 55 |
| 62 | 163.4 | 182.6 | 9 | 150 | 45/45/30 | 55 |
| 64 | 174.1 | 194.6 | 9 | 160 | 60/60/45 | 55/75 |
| 66 | 185.1 | 206.9 | 9 | 160 | 60/60/45 | 75 |
| 68 | 196.5 | 219.6 | 9 | 180 | 60/60/45 | 75 |
| 70 | 208.3 | 232.8 | 9 | 200 | 60/60/45 | 75 |
Руководство по выбору капстан
✔ Шаг 1 Выберите размер цепи (основной параметр)
· 12,526 мм → малые суда / легкие
· 2842 мм → средние суда
· 44 ≈ 70 мм → тяжелое оборудование на море
→ Размер цепи определяет рабочую нагрузку, мощность двигателя и конфигурацию системы
✔ Шаг 2 ️ Подтвердить рабочую нагрузку
· 5 ‰ 20 кН → легкая работа
· 20 ̊80 кН → среднее давление
· 80 ≈ 250 кН → тяжелое оборудование
✔ Шаг 3 ️ Тип и диаметр веревки
· Стальная проволока / Синтетическая
→ Определяет размер барабана
✔ Шаг 4
· 912 стандарт / 1218 высокая эффективность
✔ Шаг 5 ️ Тип привода
· Электрический / Электрический Гидравлический
✔ Шаг 6
· Местные / удаленные
✔ Шаг 7 Тип основы
· Ниже / Полу / Над палубой
Инженерная примечание: выбор на основе размера цепи, веревки, нагрузки и структуры судна.
Структура и компоненты
Структура и компоненты: Гидравлическая установка.
Конфигурация по заказу и руководство по запросу
✔ Размер цепи (мм)
✔ Качество цепи (AM2 / AM3)
✔ Рабочая нагрузка (kN)
✔ Тип веревки (сталь / синтетическая)
✔ Диаметр веревки (мм)
✔ Скорость (м/мин)
✔ Тип привода (электрический / гидравлический)
✔ Тип управления (локальный / удаленный)
✔ Тип базы (ниже / полу / выше палубы)
→ Отправьте вышеприведенную информацию для чертежа, выбора и предложения.
Как это работает
Заявления
Операции причаления судов. Обработка якорных цепей. Оффшорные суда. Баржи и грузовые суда. Портовые операции. Морские инженерные проекты.
Сертификации и преимущества
CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS

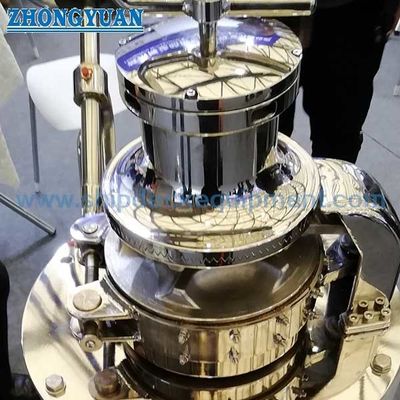

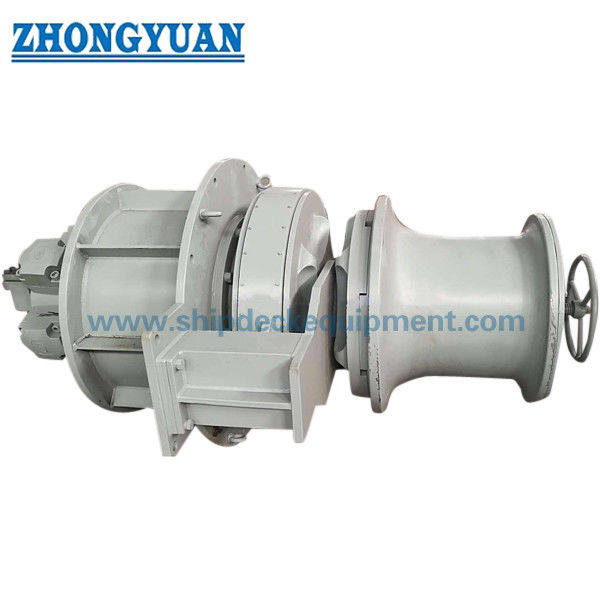

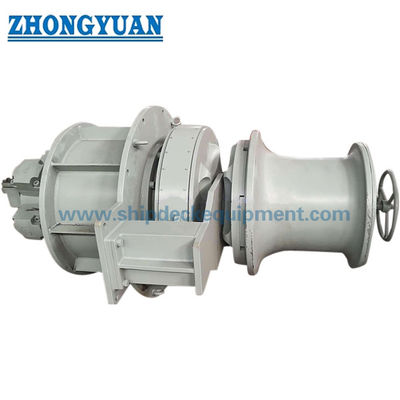

Рисунок и фотографии
• ГА-рисунок
• Фотографии продукции
• чертеж установки
Информация о заказе
MOQ 1
Доставка на основе проекта
Оплата T/T L/C
Частые вопросы
Q: Капстан разницыпротив Виндласса?
А: капстан для веревки, ветровой шестеренка для цепи
