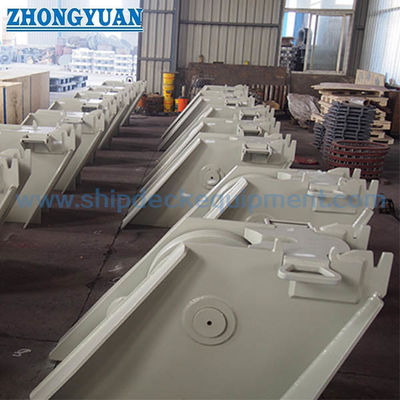

70 ′′132 мм роликовая решетка цепная перекрытка JIS F2031 якорная цепная лодка для судна
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipment |
| Сертификация: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Номер модели: | Стандартный и подгонянный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | As per quotation |
| Упаковывая детали: | Паллет или подгонянный |
| Время доставки: | Согласно предложению |
| Условия оплаты: | ТТ, аккредитив |
| Поставка способности: | Удовлетворяйте потребности клиентов |
|
Подробная информация |
|||
| Технический стандарт: | ДЖИС Ф2031-1998 | Тип: | Тип роликовой защелки |
|---|---|---|---|
| Размер цепи: | 70-132 мм | Материалы: | Мягкая сталь, сталь C-Mn, нержавеющая сталь, литейная сталь, чугун с шаровидным графитом, стальная п |
| Обработка поверхности: | Пескоструйная обработка до S2,5 + один слой эпоксидной межоперационной грунтовки, возможна индивидуа | Сертификаты классификации: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS и т. д. |
| Другие: | Может быть настроен по запросу верфи | Вес от 401 до 2900 кг;: | От 932 до 4840 кг |
| Номинальный размер:: | 73 - 132 | ||
| Выделить: | JIS F2031 Пробки для цепных кабелей,Корабли для причального оборудования,Прокладка кабеля для цепей типа роликовой стойки |
||
Характер продукции

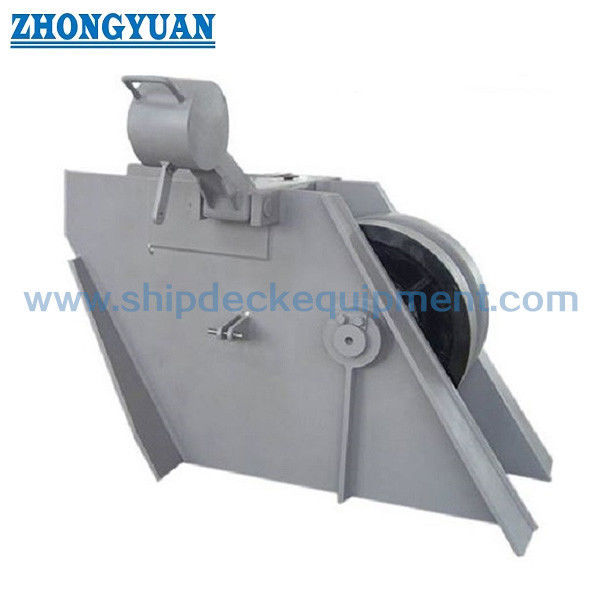

70–132 мм стопор цепи с роликовым валом | JIS F2031 Держатель нагрузки якорной цепи для судна
Обзор продукта
Стопор цепи роликового типа является критически важным элементом безопасности якорных систем, используемым для удержания якорной цепи и передачи нагрузки от брашпиля на корпус судна.
Разработан в соответствии с JIS F2031-1998, оснащен механизмом ролика и собачки для надежной блокировки цепи под нагрузкой.
Конструкция учитывает угол наклона цепи от клюза до брашпиля, обеспечивая плавное зацепление и снижение ударной нагрузки.
Краткие характеристики
- Размер цепи: 70–132 мм → Определяет совместимость с якорной цепью
- Стандарт: JIS F2031-1998 → Соответствие морским стандартам
- Функция: Удержание нагрузки → Передает нагрузку от брашпиля
- Боковая пластина: Усиленная → Повышает прочность конструкции
- Собачка: Кованая сталь → Высокая твердость и износостойкость
- Подшипник: Медная втулка → Повышает долговечность
- Роликовый вал: Смазанный → Снижает износ
- Привод: Противовес / Гидравлический цилиндр → Обеспечивает открытие и закрытие тяжелой собачки
- Материал: Высокопрочная сталь → Тяжелонагруженная работа
- Опционально: Крюк для цепи → Дополнительная функция фиксации
Основные технические параметры
| № | Диаметр применяемой якорной цепи | Боковая рама корпуса | ||||||||||||||
| B | b1 | b2 | b3 | b4 | b5 | b6 | L | d3 | d4 | h1 | h2 | h3 | r1 | t2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| № | Ролик | Ось собачки | Ось ролика | Втулка | Шайба | Опора сварки | Ссылка | |||
| D | d | l6 | d2 | l7 | t3 | d1 | t4 | f | Расчетная масса (кг) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
Руководство по выбору
Шаг 1 – Выберите размер цепи → 70–132 мм в зависимости от якорной цепи
Шаг 2 – Подтвердите требуемую нагрузку → Должна соответствовать нагрузке якоря
Шаг 3 – Подтвердите угол цепи (вход/выход) → Обеспечьте выравнивание с клюзом и брашпилем
Шаг 4 – Подтвердите высоту и длину → Соответствие планировке палубы и пространству для установки
Шаг 5 – Опциональный гидравлический цилиндр → Для тяжелых условий эксплуатации и безопасности
Шаг 6 – Опциональный крюк для цепи → Дополнительное требование к фиксации
Конструкция и компоненты
Усиленная боковая рама | Ролик | Кованая собачка | Смазанный вал | Подшипник с медной втулкой | Противовес | Гидравлический цилиндр (опционально)
Пользовательские атрибуты
- Размер цепи: 70–132 мм → Совместимость
- Функция нагрузки: Удержание якоря → Безопасность
- Боковая пластина: Усиленная → Прочность
- Собачка: Кованая → Износостойкость
- Подшипник: Медная втулка → Долговечность
- Привод: Противовес / Гидравлический → Легкость эксплуатации
- Материал: Высокопрочная сталь → Тяжелонагруженная
- Опционально: Крюк для цепи → Дополнительная блокировка
- Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат заводских испытаний
Руководство по запросу
Укажите размер цепи, угол наклона цепи, размеры палубы, требуемую нагрузку и предпочтительный метод работы (ручной или гидравлический).
Как это работает
Якорная цепь проходит над роликом и блокируется собачкой. Противовес или гидравлический цилиндр помогают в открытии и закрытии, обеспечивая безопасную и эффективную работу.
Применение
Якорная система судна | Тяжелонагруженное удержание цепи
Сертификаты и преимущества
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат заводских испытаний; усиленная конструкция, кованая собачка, гидравлический привод, оптимизированное выравнивание цепи.
Чертежи и фотографии
Общий вид | Схема установки | Фотографии продукта
Заказ
Минимальный объем заказа: 1 | Срок поставки: 60–120 дней | Возможна индивидуальная настройка
Часто задаваемые вопросы
В1: Как работает тяжелая собачка?
О: Она может управляться противовесом или гидравлическим цилиндром для более безопасной и легкой эксплуатации.
В2: Зачем использовать кованую собачку?
О: Обеспечивает более высокую твердость, износостойкость и более длительный срок службы.
В3: Какие параметры необходимы для выбора?
О: Размер цепи, угол наклона цепи, пространство на палубе и требуемая нагрузка являются ключевыми факторами.
В4: Зачем нужен стопор цепи в якорной системе?
О: Он передает нагрузку якоря от брашпиля на корпус судна, защищая брашпиль от постоянной высокой нагрузки.
В5: Что делает этот стопор подходящим для тяжелых условий эксплуатации?
О: Усиленные боковые пластины, кованая собачка и подшипники с медной втулкой обеспечивают высокую прочность, износостойкость и длительный срок службы.
