17 ′′36 мм штрих-типа анкерной цепной пробки.
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipment |
| Сертификация: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Номер модели: | Стандартный и подгонянный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | As per quotation |
| Упаковывая детали: | Паллет или подгонянный |
| Время доставки: | Согласно предложению |
| Условия оплаты: | ТТ, аккредитив |
| Поставка способности: | Удовлетворяйте потребности клиентов |
|
Подробная информация |
|||
| Технический стандарт: | ДЖИС Ф2023-1976 | Тип: | Тип Адвокатуры |
|---|---|---|---|
| Размер цепи: | 17-36 мм | Материалы: | Литье стали, Стальная ковка, |
| Обработка поверхности: | Пескоструйная обработка до S2,5 + один слой эпоксидной межоперационной грунтовки, возможна индивидуа | Сертификаты классификации: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS и т. д. |
| Другие: | Может быть настроен по запросу верфи | Вес от 401 до 2900 кг;: | от 17 до 92 кг |
| Номинальный размер:: | 19 - 36 | ||
| Выделить: | JIS F 2031 Зажимная цепь |
||
Характер продукции
Стопор якорной цепи стержневого типа 17–36 мм | JIS F2023 для швартовки малых судов
Обзор продукта
Стержневой стопор якорной цепи JIS F2023 — это компактное якорное устройство, разработанное для цепей малого размера.
Он в основном используется на малых судах, баржах и понтонах для удержания якорных цепей и распределения нагрузки с брашпилем.
Изготовленный из литой стали с контролируемыми процессами литья и инспекции, он обеспечивает надежное торможение цепи.
Конструкция обеспечивает правильное зацепление между цепью и собачкой, достигая эффективной и надежной блокировки цепи.
Краткие характеристики
- Размер цепи: 17–36 мм → Определяет совместимость якорной цепи для малых судов
- Стандарт: JIS F2023-1976 → Стандарт соответствия морским требованиям
- Тип: Стержневой → Компактная конструкция без ролика
- Функция: Остановка цепи → Распределяет нагрузку с брашпилем
- Установка: Сварная / Болтовая → Гибкая установка на палубе
- Материал: Литая сталь / Кованые детали → Прочность и долговечность
- Инспекция: МТ + УТ → Обеспечивает качество литья и сварки
- Поверхность: Sa2.5 + Грунтовка → Защита от коррозии
- Применение: Малые суда → Экономичное решение для якорения
Основные технические параметры
| Номер | 19 | 22 | 25 | 28 | 32 | 36 |
| Диаметр применяемой якорной цепи | 17~19 | 20~22 | 23~25 | 26~28 | 30~32 | 34~36 |
| A | 190 | 216 | 241 | 270 | 305 | 342 |
| B | 270 | 310 | 345 | 385 | 435 | 490 |
| C | 200 | 226 | 256 | 280 | 320 | 254 |
| D | 134 | 153 | 175 | 193 | 220 | 246 |
| Вес (кг) | 17 | 24 | 33 | 44 | 68 | 92 |
Руководство по выбору
Шаг 1 → Выберите размер цепи → 17–36 мм в зависимости от якорной цепи
Шаг 2 → Подтвердите тип судна → Малый корабль, баржа или понтон
Шаг 3 → Подтвердите метод установки → Сварное или болтовое основание
Шаг 4 → Подтвердите угол подачи цепи → Опциональное основание для соответствия якорному клюзу и выравниванию брашпиля
Шаг 5 → Подтвердите требование к качеству → Инспекция МТ + УТ для сварных деталей
Шаг 6 → Подтвердите обработку поверхности → Заводская грунтовка или индивидуальное покрытие
Конструкция и компоненты
Корпус из литой стали | Механизм блокировки стержневого типа | Кованая собачка | Усиленное основание | Опциональное монтажное основание
Пользовательские атрибуты
- Размер цепи: 17–36 мм → Совместимость с малыми судами
- Функция: Остановка цепи → Распределение нагрузки с брашпилем
- Собачка: Кованая → Обеспечивает износостойкость и прочность
- Основание: Сварное / Болтовое → Гибкая установка
- Выравнивание: Регулируемое основание → Соответствует углу цепи
- Инспекция: МТ + УТ → Обеспечение качества
- Поверхность: С покрытием → Защита от коррозии
- Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат заводских испытаний
Руководство по запросу
Укажите размер цепи, тип судна, метод установки, состояние угла цепи и требование к покрытию.
Как это работает
Якорная цепь блокируется механизмом стержня и собачки. Стопор удерживает цепь и передает часть нагрузки от брашпиля, обеспечивая безопасное якорение.
Применение
Малые суда | Баржи | Понтоны | Системы легкого якорения
Сертификаты и преимущества
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат заводских испытаний; экономичная конструкция, надежная блокировка цепи, контролируемое качество литья, адаптивная установка.
Чертежи и фотографии

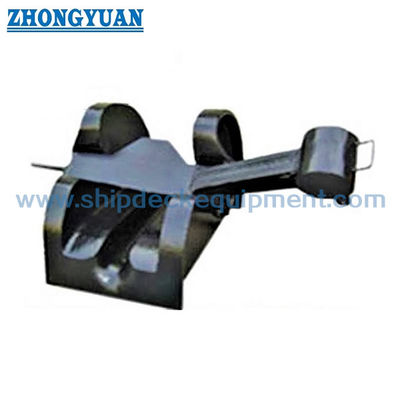

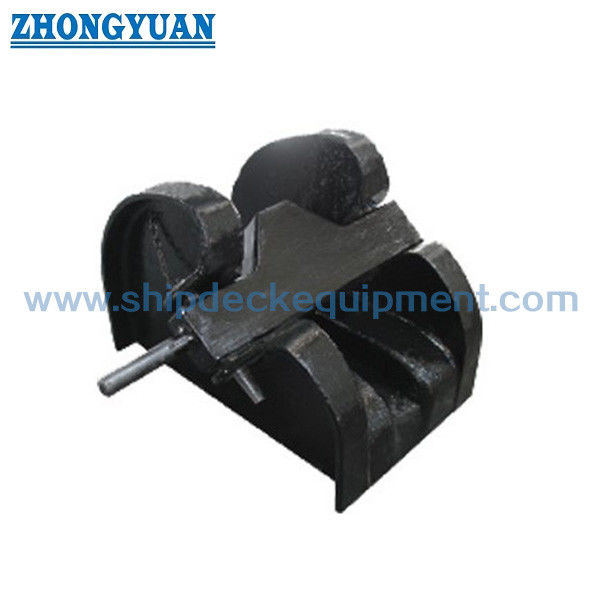

Общий чертеж | Фотографии продукта
Заказ
Минимальный объем заказа: 1 единица | Срок поставки: 30–60 дней | Доступна индивидуальная настройка
Часто задаваемые вопросы
В1: В чем разница между стержневым и роликовым стопором цепи?
О: Стержневой тип проще и подходит для малых цепей, в то время как роликовый тип используется для больших цепей с более плавной работой.
В2: Как обеспечить правильное зацепление цепи?
О: Конструкция обеспечивает соответствие между цепью и собачкой, а правильное выравнивание должно быть подтверждено во время установки.
В3: Можно ли регулировать установку для угла цепи?
О: Да, можно добавить опциональное основание для соответствия якорному клюзу и углу подачи цепи брашпиля.
