24–48-дюймовые литые стальные киповые шаклы | Направляющая для швартовного каната ASTM A27 для палубы судна
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipment |
| Сертификация: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Номер модели: | Стандартный и подгонянный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | As per quotation |
| Упаковывая детали: | Поддон или индивидуальный |
| Время доставки: | Согласно предложению |
| Условия оплаты: | TT, L/C, Etc. |
| Поставка способности: | Удовлетворяйте потребности клиентов |
|
Подробная информация |
|||
| Тип модели: | Кевел Чок | Размеры (дюймы): | Кевельские чурки (24 дюйма, 30 дюймов, 36 дюймов, 42 дюйма, 48 дюймов); большие кевели (36 дюймов, 4 |
|---|---|---|---|
| Марка материала: | ASTM A27-70-36 Литая сталь, Литье из нержавеющей стали | Контроль качества: | Термическая обработка, рентгенографическое исследование (RT), магнитное испытание (MT), испытание на |
| Обработка поверхности: | пескоструйная обработка до S2.5, один слой эпоксидной межоперационной грунтовки, полировка, оцинковк | Сертификат: | CCS/BV/LR/ABS/DNV-GL |
| Выделить: | 36 Капсулы из литой стали,Оборудование для причаления судов Кевелевые костыли,Оборудование для причаления |
||
Характер продукции
24–48-дюймовые литые стальные кивельные швартовые утки | Направляющая для швартовки из стали ASTM A27 для палубы судна
Обзор продукта
Литые стальные кивельные швартовые утки — это палубные швартовные приспособления, используемые для направления и закрепления швартовных канатов.
Изготовленная из литой стали ASTM A27-70-36, конструкция проверена методом анализа методом конечных элементов и испытаниями под нагрузкой.
Конструкция минимизирует напряжение на изгиб каната и продлевает срок службы синтетических швартовных канатов.
Поверхность гладко отшлифована для защиты канатов и обеспечения безопасной эксплуатации.
Краткие характеристики
- Диапазон размеров: 24–48 дюймов → Определяет пропускную способность при работе с канатами
- Материал: литая сталь ASTM A27-70-36 → Высокая прочность и ударная вязкость
- Проверка: FEA + испытание под нагрузкой → Обеспечивает надежность конструкции
- Инспекция: MT → Обнаруживает поверхностные дефекты
- Термообработка: Да → Улучшает механические свойства
- Поверхность: гладкое шлифование → Защищает канат от повреждений
- Покрытие: заводская грунтовка или без покрытия → Гибкие условия поставки
- Процесс литья: контролируемый → Обеспечивает стабильное качество
Основные технические параметры
| Описание | Размер | Размеры, дюймы (мм) |
Вес LBS (КГ) |
||||||||||
| A | B | C | D | E | F | G | H | I | J | K | |||
| Кивельные швартовые утки | 24 дюйма |
24 дюйма (610) |
3 дюйма (76) |
7-1/2 дюйма (190) |
4 дюйма (101) |
5-5/8 дюйма (143) |
5-1/8 дюйма (130) |
2-1/4 дюйма (57) |
3-1/4 дюйма (83) |
9 дюймов (229) |
10-1/2 дюйма (267) |
1/2 дюйма (13) |
50 (23) |
| 30 дюймов |
30 дюймов (762) |
3-1/4 дюйма (83) |
9-1/2 дюйма (241) |
4 дюйма (101) |
7 дюймов (178) |
5-5/8 дюйма (143) |
2-3/8 дюйма (60) |
6-7/8 дюйма (175) |
14 дюймов (356) |
20-1/4 дюйма (514) |
1/2 дюйма (12,7) |
75 (34) |
|
| 36 дюймов |
36 дюймов (914) |
4 дюйма (101) |
11 дюймов (279) |
5 дюймов (127) |
8 дюймов (203) |
6-3/4 дюйма (171) |
3-1/4 дюйма (83) |
8-1/4 дюйма (210) |
17 дюймов (432) |
23-1/2 дюйма (572) |
1/2 дюйма (12,7) |
98 (44) |
|
| 42 дюйма |
42 дюйма (1066) |
4-3/4 дюйма (121) |
12-1/2 дюйма (318) |
6 дюймов (152) |
9 дюймов (229) |
7-7/8 дюйма (200) |
4-1/8 дюйма (104) |
9-5/8 дюйма (245) |
20 дюймов (508) |
26-3/4 дюйма (679) |
1/2 дюйма (12,7) |
168 (76) |
|
| 48 дюймов |
48 дюймов (1219) |
5-1/2 дюйма (140) |
14 дюймов (356) |
7 дюймов (178) |
10 дюймов (254) |
9 дюймов (229) |
5 дюймов (127) |
11 дюймов (279) |
23 дюйма (584) |
30 дюймов (762) |
2/3 дюйма (17) |
220 (100) |
|
Руководство по выбору
Шаг 1 → Выберите размер → 24–48 дюймов в зависимости от диаметра каната
Шаг 2 → Подтвердите нагрузку при швартовке → Соответствие требованиям судна
Шаг 3 → Подтвердите обработку поверхности: заводская грунтовка или без покрытия
Шаг 4 → Подтвердите сертификацию и тестирование → Какой сертификат + испытание под нагрузкой + MT
Структура и компоненты
Корпус из литой стали | Открытое горло | Усиленная секция | Гладкая шлифованная поверхность
Пользовательские атрибуты
- Материал: ASTM A27 → Прочность и долговечность
- Процесс: термообработанный → Улучшенные механические свойства
- Инспекция: MT → Обнаружение поверхностных дефектов
- Проверка: испытание под нагрузкой → Доказанная прочность
- Поверхность: гладкое шлифование → Защита каната
- Покрытие: грунтовка / без покрытия → Гибкая доставка
- Литье: металлическая форма / деревянный шаблон / пенопласт → Варианты процесса
- Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний производителя
Руководство по запросу
Укажите размер, требуемую нагрузку, требуемую сертификацию и требуемое покрытие.
Как это работает
Канат проходит через отверстие кивеля, направляя движение, минимизируя износ и нагрузку.
Применение
Швартовка судов | Речные суда | Тяжелые направляющие для канатов
Сертификаты и преимущества
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний производителя; Прочность, проверенная методом конечных элементов, испытание под нагрузкой, контролируемый процесс литья, гладкая поверхность для защиты каната.
Чертежи и фотографии

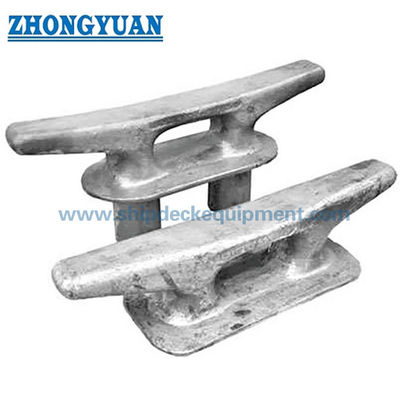

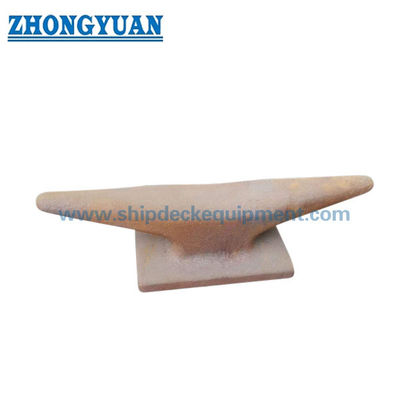

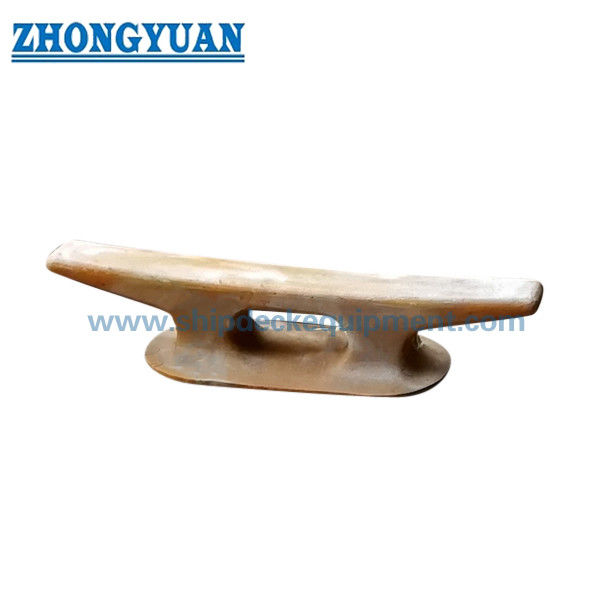

Общий чертеж | Фотографии продукта
Заказ
Минимальный объем заказа: 1 единица | Срок поставки: 60-80 дней | Доступна индивидуальная настройка
FAQ
В1: Как проверяется прочность конструкции?
О: Методом анализа методом конечных элементов и испытаниями под нагрузкой для обеспечения надежности.
В2: Какие меры контроля качества литья применяются?
О: Строгий выбор материалов, контролируемая сушка, термообработка и инспекция.
В3: Почему следует избегать дешевых литых изделий?
О: Плохие материалы и неправильная термообработка приводят к ненадежной прочности и сокращению срока службы.
