Морская стальная водонепроницаемая одностворчатая дверь с задрайками, управляемая с обеих сторон | GB/T 3477 Тип А

Морская стальная водонепроницаемая одностворчатая дверь с задрайками, управляемыми с обеих сторон | GB/T 3477 Тип A

Обзор продукта

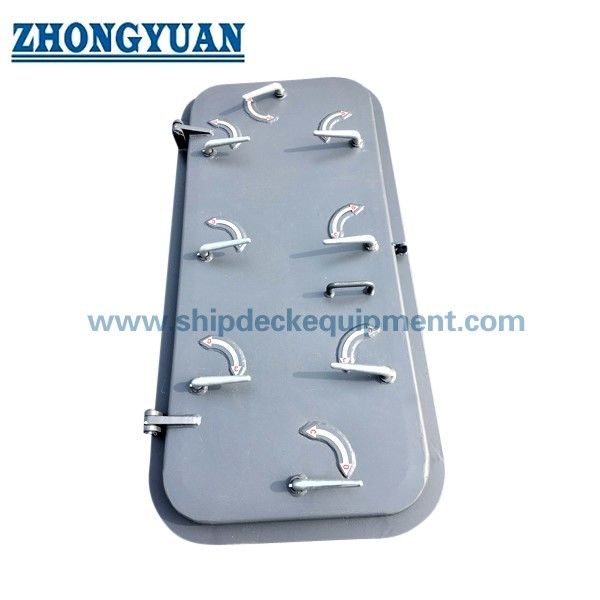

Морская стальная водонепроницаемая одностворчатая дверь GB/T 3477 Тип A предназначена для проемов в закрытых надстройках, рубках, трапах, носовых отсеках и аналогичных границах выше надводного борта. Шарнирная створка двери прилегает к сплошному уплотнению, а несколько задраек или зажимных устройств сжимают уплотнение вокруг рамы, чтобы ограничить проникновение воды при воздействии погодных условий.

«Задрайки, управляемые с обеих сторон» означает, что запорные устройства могут быть освобождены и закреплены с любой стороны переборки. Это не означает, что створка двери открывается в обоих направлениях. Направление открывания, высота порога, положение установки, прочность окружающей переборки и расположение наружного открывания должны соответствовать чертежам судна, требованиям грузовой марки и одобрению классификационного общества. На этой странице сохранена основа размеров GB/T 3477-2008 Тип A, предоставленная заказчиком; для новых проектов следует подтвердить, требуется ли текущая редакция GB/T 3477-2023.

Краткие характеристики

• Тип продукта: стальная водонепроницаемая одностворчатая шарнирная дверь → обеспечивает защиту от погодных условий для наружных проемов выше надводного борта; это не водонепроницаемая переборочная дверь.
• Расположение закрытия: несколько задраек, управляемых с обеих сторон → позволяет сжимать уплотнение и открывать или закреплять дверь с любой стороны переборки.
• Основа стандарта: данные заказчика соответствуют GB/T 3477-2008 Тип A → эта редакция отозвана; GB/T 3477-2023 является действующим национальным стандартом для подтверждения новых проектов.
• Серия проемов: от 1200 × 600 мм до 1700 × 800 мм в предоставленном графике → выбирайте в соответствии с доступом, проходом оборудования, установочным пространством и утвержденной компоновкой судна.
• Варианты материалов: судостроительная мягкая сталь или нержавеющая сталь → окончательные марки, сварочные материалы, материал уплотнения, крепеж и детали изоляции от коррозии являются специфичными для проекта.
• Контур двери: варианты AF / AY указаны в предоставленной таблице → конфигурация углов, деталь R80 и вырез в переборке должны соответствовать выбранному чертежу.
• Инспекция: проверка размеров, проверка контакта уплотнения, проверка работоспособности, меловая проверка и проверка шлангом могут быть организованы в соответствии с согласованным планом инспекции и требованиями класса.
• Дополнительная безопасность: можно обсудить устройство защиты от пиратства или внутреннее запирающее устройство → оно не должно противоречить требованиям к эвакуации, пожарной безопасности, эксплуатации или требованиям класса.

Основные технические параметры

Руководство по выбору и запросу

Шаг 1: Подтвердите договорной стандарт и обозначение: устаревший GB/T 3477-2008 Тип A, текущий GB/T 3477-2023, контур AF или AY, чистый проем В × Ш, сторона петли и направление открывания.

Шаг 2: Укажите тип судна, длину судна, место установки, уровень палубы, положение грузовой марки, высоту порога или комингса, толщину окружающей переборки и имеющееся усиление.

Шаг 3: Подтвердите толщину листа дверной створки, схему ребер жесткости, профиль рамы, количество и положение задраек, расположение петель, сечение уплотнения и необходимость нормального наружного открывания двери.

Шаг 4: Подтвердите материал и защиту от коррозии: судостроительная сталь или нержавеющая сталь, система покрытия, горячее цинкование при необходимости, крепеж из нержавеющей стали, материал уплотнения и детали гальванической изоляции.

Шаг 5: Подтвердите дополнительные функции: запирающее устройство против пиратства, внутреннее крепление, возможность установки навесного замка, устройство удержания в открытом положении, откидную пластину, смотровое окно, огнестойкость, изоляцию или интерфейс контроля доступа. Каждый вариант подлежит одобрению проекта.

Шаг 6: Подтвердите объем инспекции и документации: меловая проверка, проверка шлангом, проверка работоспособности, сертификаты на материалы, сертификат изготовителя, свидетельствование классом, количество, место назначения и требуемое время доставки.

Конструкция

Сварная стальная дверная рама | Одностворчатая шарнирная стальная створка | Сплошное водонепроницаемое уплотнение | Несколько задраек / зажимных устройств | Рукоятки управления с обеих сторон | Петли и штифты | Ребра жесткости створки | Устройство удержания в открытом положении | Дополнительный замок против пиратства | Покрытие или отделка из нержавеющей стали

Преимущества по водонепроницаемости, установке и качеству

• Несколько задраек распределяют сжатие по периметру двери, помогая уплотнению поддерживать непрерывный контакт с рамой при правильной регулировке и закреплении двери.
• Управление с обеих сторон позволяет персоналу освобождать или закреплять запорные устройства с любой стороны переборки, не описывая дверь как двустороннюю или двустворчатую.
• Дверная рама, лист створки и ребра жесткости выбираются как единый конструктивный узел. Окончательная толщина и усиление зависят от размера двери, длины судна, положения воздействия и утвержденного стандарта или чертежа класса.
• Проем для установки и окружающая переборка требуют контроля размеров перед сваркой. Деформация рамы во время сварки может уменьшить контакт уплотнения и затруднить регулировку задраек.
• Сменное уплотнение, регулируемые запорные устройства, обслуживаемые петли и доступные точки смазки поддерживают инспекцию и техническое обслуживание на протяжении всего срока службы судна, в зависимости от выбранной конструкции.
• Для дверей из мягкой стали следует согласовывать дробеструйную обработку, заводскую грунтовку и окончательное покрытие судна с покрасочной спецификацией верфи. Двери из нержавеющей стали требуют подтверждения марки, отделки поверхности, обработки сварных швов и изоляции разнородных металлов.
• Контроль качества может включать прослеживаемость материалов, контроль сварочных процедур, проверку размеров, проверку плоскостности и диагоналей, зацепление задраек, работу петель, проверку контакта уплотнения, проверку шлангом, проверку покрытия и свидетельствование классом в соответствии с согласованным планом инспекции.

Пользовательские атрибуты

• Категория продукта: Морская водонепроницаемая дверь → для наружных проемов выше надводного борта; не для использования в качестве водонепроницаемой переборки, если это не спроектировано и не одобрено отдельно.
• Тип створки: Одностворчатая, шарнирная → створка открывается в одном утвержденном направлении и обычно располагается для наружного открывания, если не согласовано иное.
• Метод закрытия: Несколько задраек, управляемых с обеих сторон → обеспечивает распределенное сжатие уплотнения и доступ к органам управления закрытием с любой стороны.
• Устаревший стандарт: GB/T 3477-2008 Тип A → используется при необходимости для существующего судна, проекта замены или договорного чертежа на основе старой редакции.
• Текущий стандарт: GB/T 3477-2023 → подтвердите для новых проектов, поскольку редакция 2008 года официально отозвана.
• Диапазон открытия: от 1200 × 600 до 1700 × 800 мм в предоставленных данных → выбирайте в соответствии с чистым проходом, доступом к оборудованию, компоновкой судна и утвержденным чертежом.
• Материал: Мягкая сталь или нержавеющая сталь → окончательные марки и требования к сварке должны быть подтверждены; замена на нержавеющую сталь не является простой заменой материала.
• Испытания: Меловая проверка / проверка шлангом / проверка работоспособности → метод испытания, давление, расстояние, насадка, критерии приемки и свидетельствование соответствуют утвержденному плану инспекции.
• Вариант безопасности: Запирающее устройство против пиратства → доступно только при совместимости с аварийной эвакуацией, пожарной защитой и рабочими процедурами судна.
• Огнестойкость: Подлежит подтверждению → водонепроницаемая конструкция не обеспечивает автоматически огнестойкость класса А или В.

Как это работает

Закройте шарнирную створку к раме → Задействуйте задрайки с любой стороны → Задрайки сжимают сплошное уплотнение по периметру → Уплотнение и рама ограничивают проникновение погодной воды → Освободите задрайки и откройте створку в утвержденном направлении

Применение

Закрытые надстройки | Рубки | Трапы | Доступ в носовую часть | Доступ во внешние помещения | Доступ в машинное отделение выше надводного борта | Проемы в переборках, подверженные воздействию погодных условий | Проекты нового строительства и замены

Сертификаты и преимущества

Сертификаты и свидетельствование инспекции могут быть организованы в соответствии с договорным стандартом, классификационным обществом, требованиями флага, утвержденным чертежом, прослеживаемостью материалов и согласованным планом инспекции. Сертификаты не включены автоматически в каждую поставку.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний изготовителя.

Если требуется огнестойкость, водонепроницаемость, типовое одобрение или нормативная сертификация, точная конфигурация продукта и объем одобрения должны быть подтверждены отдельно перед цитированием.

Чертежи и фотографии

Часто задаваемые вопросы

В1: В чем разница между водонепроницаемой дверью и водонепроницаемой переборочной дверью?

О1: Водонепроницаемая дверь предназначена для предотвращения проникновения воды на судно при воздействии погодных условий при правильном закрытии. Она не предназначена автоматически для выдерживания непрерывного гидростатического напора или для использования в качестве водонепроницаемой переборочной двери. Требуемая функция границы должна быть подтверждена из плана судна и правил класса.

В2: Означает ли «задрайки, управляемые с обеих сторон», что дверь открывается в обе стороны?

О2: Нет. Это означает, что задрайки или зажимные устройства могут управляться с любой стороны переборки. Шарнирная створка по-прежнему открывается в одном утвержденном направлении, обычно наружу для дверей на грузовой марке, подверженных воздействию, если не согласовано иное.

В3: Следует ли для нового проекта указывать GB/T 3477-2008 или GB/T 3477-2023?

О3: GB/T 3477-2008 может оставаться актуальным для дверей замены или существующих чертежей, но он официально отозван. GB/T 3477-2023 является текущей редакцией. Верфь, проектировщик, владелец, классификационное общество и требования флага должны подтвердить договорную редакцию перед производством.
