Вентилятор морской грибовидный типа D GB 3887 | Морское вентиляционное оборудование большого диаметра

GB 3887 Вентилятор морских грибов типа D.

Обзор продукции

Вентилятор GB 3887 типа D для морских грибов представляет собой вентиляционную установку для воздушной обстановки на палубе большого диаметра, предназначенную для вентиляции больших помещений судна.Он обычно устанавливается над позицией 2 на палубе фриборда и может быть установлен для естественной вентиляции или подключен к вентилятору через присоединение к фланцу, когда требуется механическая вентиляция.

Покрытие в форме гриба защищает вентиляционное отверстие, а нержавеющая сетка помогает предотвратить попадание крыс, насекомых и посторонних объектов в вентилируемое пространство.Данная страница подготовлена согласно предоставленным данным GB 3887-83 типа D.. окончательное положение установки, требования к устойчивости к погодным условиям, детали фланца вентилятора, выбор материала, система покрытия,и объем утверждения класса должны быть подтверждены в соответствии с чертежами судна и требованиями проекта..

Общественные справочники морского оборудования также описывают грибные вентиляторы GB 3887 типа D как крупные морские вентиляционные фитинги с естественными вентиляционными приложениями, опциональной настройкой,защиту от нержавеющей сетки, и варианты обработки морской поверхности.

Быстрые спецификации

• Тип продукции: Вентилятор морского гриба типа D → вентиляционная установка большого диаметра для помещений на палубе судна.
• Стандарт: GB 3887-83 согласно предоставленным данным → для новых проектов следует подтвердить применимое стандартное издание.
• Номинальный диапазон размеров: от DN400 до DN1200 → предназначен для больших вентиляционных отверстий и больших внутренних помещений.
• Режим вентиляции: естественная вентиляция; подключение вентилятора возможно через подключение фланца → детали интерфейса вентилятора требуют подтверждения чертежа.
• Материалы: мягкая сталь, нержавеющая сталь, бронза, медь → выбирают в соответствии с средой коррозии и спецификацией проекта.
• Защита сетками: Нержавеющая сетка → помогает предотвратить попадание крыс, насекомых и посторонних предметов в проветриваемые помещения.
• Обработка поверхности: Sa 2.5 взрыв + эпоксидный магазин ориентировочный праймер, оцинкованные или полированные варианты доступны → конечная отделка соответствует требованиям сосуда.
• Классификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS и другие области инспекции, доступные в зависимости от требований проекта.

Основные технические параметры

Руководство по выбору и расследованию

Шаг 1: подтвердить GB 3887 грибный вентилятор типа D номинального диаметра DN400 - DN1200 в соответствии с расчетом вентиляции и расположением сосуда.

Шаг 2: подтвердить необходимость естественной или механической вентиляции, включая подключение к фланцу вентилятора, размер вентилятора и детали подключения, если применимо.

Шаг 3: Подтвердить место установки: положение палубы на свободном борту, воздействие погоды, расположение отверстия, требование дренажа и свободное пространство на окружающей палубе.

Шаг 4: Подтвердить требования к материалу: мягкая сталь, нержавеющая сталь, бронза, медь или специальный коррозионностойкий материал в зависимости от условий эксплуатации.

Шаг 5: подтвердить требования к сетке, расположению покрытия, обработке поверхности, системе покрытия, оцинкованной или полированной отделке.

Шаг 6: Подтвердить объем проверки класса, сертификат материала, сертификат производителя, количество, место назначения и время доставки.

Структура

Закрытие гриба. Вентиляционный корпус. Фланц для установки на палубе. Открытие воздушного прохода. Экраны из нержавеющей стали. Фланц для подключения вентилятора, если указано. Устройство для защиты от погодных условий. Система морского покрытия.

Вентиляция, защита и инженерные преимущества

• Конструкция грибной крышки помогает защитить вентиляционное отверстие от непосредственного воздействия погоды, сохраняя при этом воздушный поток.
• Большой диаметр типа D подходит для вентиляции больших помещений судов, где требуется большая площадь прохода воздуха.
• Защита из нержавеющей стали уменьшает риск попадания крыс, насекомых и посторонних предметов в проветриваемый отсек.
• Вентиляция должна быть выполнена с помощью механической или естественной вентиляции, в зависимости от конструкции и утвержденного устройства вентиляции.
• Выбор материала важен, поскольку вентилятор подвергается воздействию морской атмосферы, соляного спрея и погодных условий.
• При установке следует учитывать проникновение на палубу, деталь сварки или монтажа, дренаж, ремонт покрытия и требования к классовой инспекции.

Атрибуты настройки

• Стандарт: GB 3887-83 согласно предоставленным данным → подтвердить последний проектный стандарт перед выпуском.
• Тип: тип D → вентилятор с грибами большого диаметра.
• Номинальный диаметр: DN400-1200 → выбирается в соответствии с требованиями вентиляции и расположением сосуда.
• Материал: мягкая сталь / нержавеющая сталь / бронза / медь → конечный материал зависит от среды коррозии и требований клиента.
• Режим вентиляции: естественная вентиляция или подключение вентилятора → подробности фланца вентилятора должны быть подтверждены.
• Защита от сетки: сетка из нержавеющей стали → защита от насекомых и посторонних предметов.
• Обработка поверхности: взрыв, эпоксидный праймер, оцинкованный, полированный или индивидуальный отдел.
• Требования к сертификату: доступны в зависимости от объема проекта → необходимо подтвердить требования к классу и проверке.

Как это работает

Air enters through the mushroom ventilator opening → Stainless mesh prevents foreign-object entry → Ventilation air passes into ship spaces → Fan connection can provide mechanical ventilation when arranged → Weather protection and coating maintain marine service performance

Заявления

Грузовые суда. Танкеры. Пассажирские суда. Газоносцы. Большие отсеки судов. Помощные помещения в машинном отделении. Вентиляционные системы на палубе.

Сертификации и преимущества

Сертификаты могут быть организованы в соответствии с требованиями проекта, объемом инспекции, отслеживаемостью материалов и процедурой одобрения классификационного общества.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.

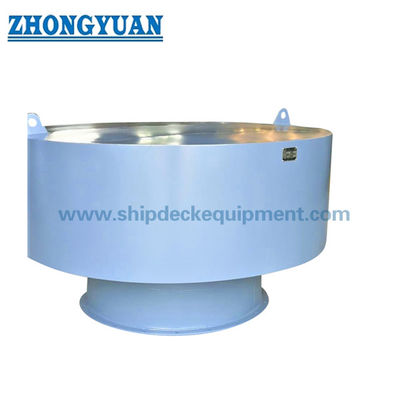

Рисунок и фотографии

Частые вопросы

Вопрос 1: GB 3887 типа D предназначен только для естественной вентиляции?

Ответ: Нет. В представленных данных указано использование естественной вентиляции, а также допускается подключение вентилятора к фланцу при необходимости механической вентиляции.

Вопрос 2: Почему установлена нержавеющая сетка?

A2: Нержавеющая сетка помогает предотвратить попадание крыс, насекомых и посторонних предметов в вентилируемое пространство, позволяя воздуху проходить через вентилятор.

Q3: Какая информация необходима перед предложением?

A3: Подтвердите размер DN, место установки, требования к вентиляции, требования к фланцу вентилятора, если таковые имеются, материал, обработка поверхности, объем сертификата, количество, тип сосуда и требования к поставке.
