Водонепроницаемый грибовидный вентилятор с маховиком, тип B GB 3887 для вентиляции трюма на палубах судов

Погодостойкий грибовидный вентилятор с маховиком Тип B по GB 3887 Вентиляция грузовых трюмов для палуб судов

Обзор продукта

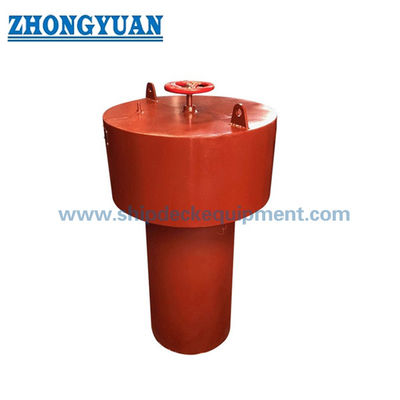

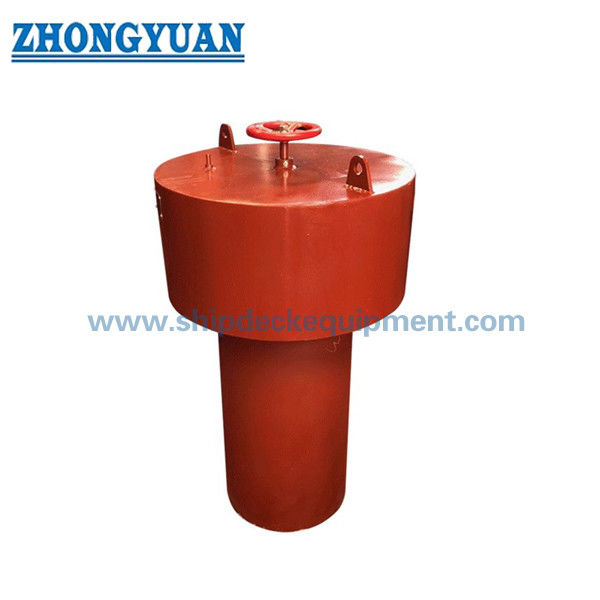

Морской грибовидный вентилятор типа B по GB 3887 представляет собой погодостойкий вентиляционный терминал с ручным управлением маховиком для открытых палуб судов. Центрально расположенный маховик приводит в движение винтовой механизм, который поднимает или опускает внутреннюю закрывающую крышку относительно ее уплотнительного седла. Такая конструкция позволяет вентиляционному отверстию оставаться открытым при нормальной эксплуатации и закрываться локально, когда погодные условия, палубные операции, аварийные процедуры или требования к инспекции требуют погодостойкого закрытия.

Поставляемый диапазон устаревших размеров охватывает DN 400 - DN 900. GB 3887-1983 является устаревшим стандартом и в основном актуален для замены, ремонта или судовых чертежей, которые по-прежнему указывают эту конфигурацию. Для новых проектов перед производством необходимо подтвердить применимый текущий стандарт, положение на палубе, высоту комингса, противопожарные меры, материал и требования классификационного общества. Установка в Позиции 1 или Позиции 2 по грузовой марке определяется не только вентилятором; полный комингс, соединение с палубой, запорное устройство и окружающая конструкция должны соответствовать спецификации судна и основанию для одобрения.

Краткие характеристики

• Тип продукта: Грибовидный вентилятор типа B с маховиком и локальным открытием/закрытием вентиляционного терминала судна.
• Устаревший стандарт и диапазон размеров: GB 3887-1983, DN 400–900 → подходит для замены или проектов, указанных в чертежах, после подтверждения статуса стандарта.
• Принцип закрытия: центральный маховик + левая ходовая гайка + подвижная крышка → надежное механическое перемещение в открытое или закрытое положение.
• Защита от непогоды: грибовидный колпак и уплотненная закрывающая крышка → помогают предотвратить попадание прямого дождя и брызг при правильном закрытии и обслуживании.
• Основные габаритные размеры: общий диаметр 710–1580 мм и высота H 280–360 мм → полезно для проверки палубного пространства, доступа и помех.
• Ориентировочный вес: 98,1–357,4 кг → актуально для планирования погрузочно-разгрузочных работ, установки на палубе, упаковки и расчета стоимости фрахта.
• Материал и отделка: мягкая сталь в качестве обычной конструкционной основы; возможны обсуждения по нержавеющей стали или выбранным деталям из медных сплавов → окончательный объем материалов должен быть подтвержден чертежом.
• Дополнительная защита: может быть указана сетка от грызунов или насекомых → противопожарный клапан или функция противопожарного закрытия требуют отдельного одобренного устройства и не должны предполагаться.

Основные технические параметры

Руководство по выбору и запросу

Шаг 1: Подтвердите, является ли заказ заменой по GB 3887-1983, требованием судового чертежа или новым проектом, требующим рассмотрения в соответствии с текущим применимым стандартом.

Шаг 2: Подтвердите номинальный диаметр DN, размер вентиляционного воздуховода или канала, требуемый расход воздуха, положение на палубе и доступное рабочее пространство вокруг маховика и колпака.

Шаг 3: Предоставьте схему палубы с указанием высоты комингса, палубного отверстия, сварного или фланцевого соединения, локального усиления, состояния дренажа и доступа для инспекции.

Шаг 4: Подтвердите конструкционный материал, материал шпинделя и крепежа, тип уплотнения, сетку от грызунов/насекомых и необходимость отдельного одобренного противопожарного клапана.

Шаг 5: Подтвердите обработку поверхности: дробеструйная очистка Sa 2.5 с эпоксидным грунтовочным покрытием, окончательная система покрытия судна, возможность гальванизации или отделка из нержавеющей стали, где указано.

Шаг 6: Укажите количество, тип судна, классификационное общество, объем инспекции и сертификации, монтажный чертеж, место доставки и требуемое время доставки.

Конструкция

Грибовидный колпак | Центральный маховик | Левая ходовая гайка | Подвижная погодостойкая закрывающая крышка | Уплотнительная прокладка и седло | Корпус вентилятора / комингс | Дополнительная сетка от грызунов или насекомых | Интерфейс соединения с палубой

Преимущества в защите от непогоды, эксплуатации и обслуживании

• Центральный маховик обеспечивает прямое локальное управление закрывающей крышкой без необходимости вращения всего колпака, что удобно для больших вентиляторов DN 400–900.
• Винтовой механизм должен обеспечивать полное перемещение крышки, чтобы прокладка освобождалась во время вентиляции и равномерно сжималась при закрытии устройства.
• Грибовидный колпак защищает отверстие от прямого дождя и брызг; подтвержденная погодостойкость зависит от достижения крышкой своего седла, состояния прокладки, выравнивания шпинделя и целостности конструкции.
• К седлу закрытия, краю крышки, шпинделю, гайке, маховику и дренажным областям должен оставаться доступ для инспекции, очистки, смазки и контроля коррозии.
• Для установки на открытой палубе комингс вентилятора должен быть конструктивно соединен с палубой и проверен вместе с толщиной палубы, локальным усилением, высотой комингса и максимально низким уровнем попадания воды.
• Регулярное техническое обслуживание должно включать полное перемещение, а не только частичное вращение маховика, смазку шпинделя и гайки, а также проверку крышки, края комингса, прокладки, сетки и индикатора положения закрытия.
• Защита от грызунов или насекомых должна рассматриваться как компонент сетки, указанный в спецификации. Она не должна препятствовать требуемому расходу воздуха и должна быть съемной или доступной для очистки.
• Стандартный противопожарный клапан не является автоматически эквивалентом погодостойкого запорного устройства по грузовой марке. Противопожарные и погодостойкие функции должны подтверждаться отдельно, когда требуются обе.

Пользовательские атрибуты

• Статус стандарта: Устаревшая конфигурация по GB 3887-1983 → использовать для подтвержденной замены или проектов, указанных в чертежах; рассмотреть приемлемость текущего стандарта для новых проектов.
• Тип: B → фиксированный грибовидный колпак с центральным маховиком и внутренним закрывающим устройством с винтовым приводом.
• Номинальный диаметр: DN 400 / 450 / 500 / 550 / 600 / 650 / 700 / 750 / 800 / 850 / 900 → выбрать в соответствии с вентиляционной схемой и чертежом судна.
• Запорное устройство: Ручной маховик → подтвердить направление вращения, полное перемещение, индикацию положения закрытия и требуемый доступ.
• Резьба: T36×6-левая до T44×8-левая → варьируется в зависимости от номинального диаметра, как показано в таблице детального проектирования.
• Толщина опорной плиты: Отдельные значения для морских и речных судов → окончательная толщина должна соответствовать подтвержденному стандарту, категории судна и одобренному чертежу.
• Уплотнение от непогоды: Уплотненная закрывающая крышка → должны быть подтверждены материал прокладки, степень сжатия, термостойкость и детали замены.
• Требование к сертификату: Доступно в соответствии с объемом проекта → сертификат производителя, прослеживаемость материалов, типовое одобрение или присутствие классификационного общества должны быть согласованы до выставления счета.

Как это работает

Маховик вращается → Левая ходовая гайка перемещает внутреннюю крышку вверх или вниз → Открытое положение позволяет вентиляции проходить через кольцевой проход под колпаком → Закрытое положение сжимает прокладку против седла → Экипаж проверяет полное закрытие и обслуживает рабочий механизм

Применение

Вентиляционные терминалы на открытых палубах судов | Вентиляционные отверстия на свободной палубе или палубе надстройки при условии одобренной схемы | Вентиляционные каналы машинных отделений или энергетических установок, где требуется локальное погодостойкое закрытие | Вентиляция грузовых и служебных помещений | Новое строительство после пересмотра текущего стандарта | Ремонт и замена устаревших установок по GB 3887

Сертификаты и преимущества

Сертификаты и инспекции могут быть организованы в соответствии с требованиями проекта, прослеживаемостью материалов, одобренным чертежом, объемом испытаний и процедурой классификационного общества.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний производителя.

Чертежи и фотографии

Часто задаваемые вопросы

В1: Является ли GB 3887-1983 все еще действующим стандартом для морских грибовидных вентиляторов?

О1: Нет. Официальные записи китайских стандартов показывают, что GB 3887-1983 был заменен на CB/T 295-1999; более поздний CB/T 295-2000 впоследствии был заменен на CB/T 4444-2017. Поэтому страница GB 3887 типа B лучше всего подходит для устаревшей замены или проектов, в одобренных чертежах которых этот тип специально сохранен.

В2: Может ли этот вентилятор типа B быть установлен в Позиции 1 или Позиции 2 по грузовой марке?

О2: Он может быть рассмотрен только при условии, что вся схема соответствует применимым требованиям грузовой марки и класса. Подтверждение должно охватывать положение на палубе, минимальную высоту комингса, максимально низкий уровень попадания воды, конструктивное соединение, постоянно закрепленное или легкодоступное запорное устройство и одобренную погодостойкость.

В3: Включены ли функции защиты от крыс, насекомых и противопожарной защиты по умолчанию?

О3: Основная функция типа B — погодостойкое закрытие с ручным управлением маховиком. Сетки от грызунов или насекомых могут быть указаны в качестве аксессуаров. Противопожарная защита требует отдельно определенного и одобренного противопожарного клапана или запорного устройства; она не должна предполагаться только по конструкции грибовидного вентилятора.
