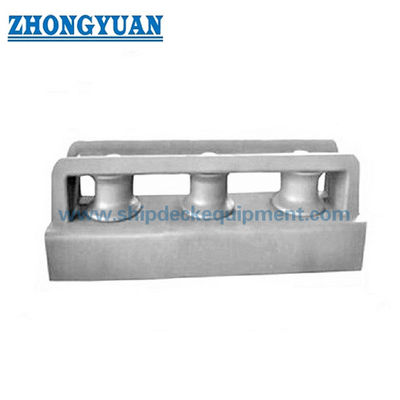

Форма DF DS JIS f 2014 закрыла тип 3 корабль Fairlead Shipside роликов причаливая оборудование
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan |
| Сертификация: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Номер модели: | Стандартный и подгонянный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | As per quotation |
| Упаковывая детали: | Поддон или индивидуальный |
| Время доставки: | Согласно предложению |
| Условия оплаты: | TT, L/C, Etc. |
| Поставка способности: | Удовлетворяйте потребности клиентов |
|
Подробная информация |
|||
| Технический стандарт: | JIS F 2014-1987 | Тип: | DF&DS ЗАКРЫЛО ТИП |
|---|---|---|---|
| Диаметры ролика: | 150~450mm | Ролик нет.: | 3 ролика |
| Вес ролика: | 53.8~650kg | Материалы: | Слабая сталь, C-Mn сталь, нержавеющая сталь, бросая сталь, узелковое литое железо |
| поверхностное покрытие: | sandblasting к S2.5 + один слой праймера магазина эпоксидной смолы, гальванизированное, отполированн | Сертификаты классификации: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, Etc. |
| Выделить: | Закрытый тип судового фейрлида,3 Ролики на борту судна,JIS F 2014 Судовой фейрлид |
||
Характер продукции
Форма DF DS JIS f 2014 закрыла тип 3 корабль Fairlead Shipside роликов причаливая оборудование
Описание:
Закрытый тип DF DS ролика fairlead можно вызвать закрыл 3 ролика fairlead. Fairlead установлен на корабль украшает и водит направление веревочек. Кроме того, этот продукт аттестован IACS. И мы можем произвести регулярные fairleads для вашего требования. Если вы заинтересованы в наших продуктах, то пожалуйста не не смутиться связаться мы.
Главные технические данные:
1. Технический стандарт: JIS F 2014-1987
2. тип: DF&DS ЗАКРЫЛО ТИП
3. Диаметры ролика: 150~450mm
4. Ролик нет: 3 ролика
5. Вес ролика: 53.8~650kg
6. Материалы: Слабая сталь, C-Mn сталь, нержавеющая сталь, бросая сталь, узелковое литое железо
7. Поверхностное покрытие: sandblasting к S2.5 + один слой праймера магазина эпоксидной смолы, гальванизированное, отполированное, подгонянное поверхностное покрытие доступное.
8. Сертификаты классификации: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, Etc.
9. Смогите быть подгоняно
Основной технический параметр:
| Номинальный Dia. | D | L | Я | I1 | I2 |
| 150 | 150 | 1440 | 420 | \ | 300 |
| 200 | 200 | 1720 | 530 | \ | 330 |
| 250 | 250 | 2070 | 640 | \ | 395 |
| 300 | 300 | 2360 | 750 | \ | 430 |
| 350 | 350 | 2750 | 860 | \ | 515 |
| 400 | 400 | 3070 | 970 | \ | 565 |
| 450 | 450 | 3440 | 1080 | \ | 640 |
| Номинальный Dia. |
Ролик | Буш | ||||||||||||||
| D | D1 | D2 | H | h | h1 | h2 | MIN. t |
r | r1 | r2 | t8 | t9 | D3 | h1 | t1 | |
| 150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
| 200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | IO | 76 | 60 | 8,5 |
| 250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
| 300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9,5 |
| 350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
| 400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10.S |
| 450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10,5 |
| Номинальный Dia. |
Шайба | Pin | Место & поддержка | |||||||||||||
| D5 | D6 | t.2 | d | d 1 | t3 | l | l1 | l2 | l3 | H1 | H2 | H3 | L | L1 | L2 | |
| 150 | 10 0 | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
| 200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
| 250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
| 300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
| 350 | 220 | 117 | 11 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | нет | 90 |
| 400 | 260 | 128 | 12 | 1 25 | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
| 450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
| Номинальный Dia. |
Место & поддержка | Setscrew для Буша | Часть проверки | |||||||||||||
| L3 | D7 | D8 | B | t4 | t5 | r5 | r6 | W1 | W2 | Болт Номинальный Dia. |
Болт Длина |
Нет. | a | b | C | |
| 150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | M6 | 12 | 4 | 25 | 45 | 24 |
| 200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | M6 | 12 | 4 | 28 | 62 | 38 |
| 250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | MS | 20 | 4 | 35 | 85 | 50 |
| 300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | M8 | 20 | 4 | 40 | 95 | 60 |
| 350 | 125 | 220 | 17 | 从 50 | 18 | 14 | 90 | 60 | 13 | 10 | MS | 20 | 4 | 46 | 105 | 70 |
| 400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | MS | 20 | 4 | 55 | 125 | 80 |
| 450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | MS | 20 | 4 | 65 | 135 | 90 |
Чертежи формы DF DS JIS f 2014 закрыли тип 3 корабль Fairlead Shipside роликов причаливая оборудование
