Тип оборудовать JIS F2320 люкового закрытия масляного бака груза b горизонтальный раскрывая морской
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan |
| Сертификация: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Номер модели: | Стандартный и подгонянный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | As per quotation |
| Упаковывая детали: | Поддон или индивидуальный |
| Время доставки: | Согласно предложению |
| Условия оплаты: | TT, L/C, Etc. |
| Поставка способности: | Удовлетворяйте потребности клиентов |
|
Подробная информация |
|||
| Стандарт: | JIS F 2320-2003 | Материал: | Слабая сталь, нержавеющая сталь, двухшпиндельная нержавеющая сталь, алюминиевая, |
|---|---|---|---|
| Материалы упаковки: | Неопрен, NBR, Hi - NBR, Viton, тефлон | Тест: | Тест гидравлического давления, тест шланга, тест мела |
| Размер: | Как стандарт или подгонянный, как чертеж клиента | Тип применения: | Вод-плотный, Погод-плотный, газ плотный, Масл-плотный |
| открытый тип: | Колесо руки быстро работает | Закрывая тип: | Прикрепленный на петлях |
| Поверхностное покрытие: | sandblasting к S2.5 + один слой праймера магазина эпоксидной смолы, отполированное, гальванизированн | Сертификаты классификации: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
| Высокий свет: | Люковое закрытие масла CCS JIS F2320 плотное,Люковое закрытие масла JIS F2320 плотное,Люковое закрытие морского пехотинца JIS f 2320-2003 |
||
Характер продукции

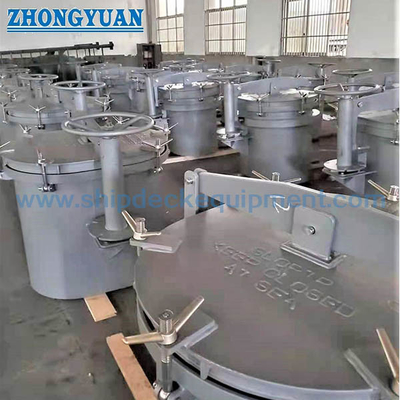

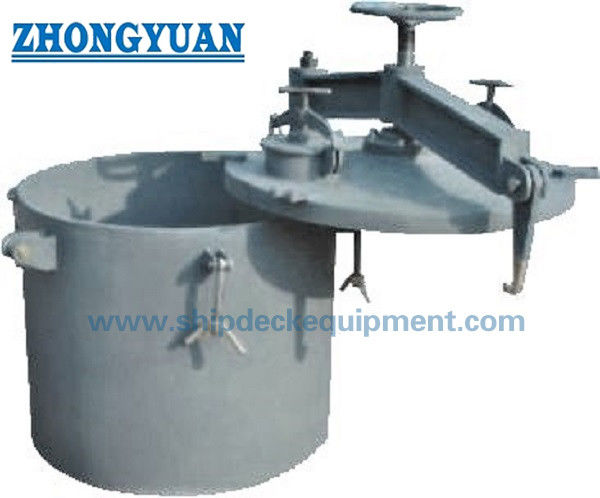

Тип люковое закрытие JIS F2320 масляного бака груза b горизонтальное раскрывая
Описание:
Люк морского масла плотный главным образом использован для танков груза масла для личного досмотра и зазора когда вход, с закрепленностью нефти и газ. Фильтр сделан из материала анти--размывания. Части передачи вообще сделаны из медного сплава, для избежания искр причиненных крышкой открытой и близкой. Смажьте плотные типы люкового закрытия круг и овал. Диаметр своего номинального размера вообще на 700mm | 1200mm, отверстие замечания диаметр которого нет чем 150 mm вместе с люковым закрытием, отверстие theobservation оборудовано с масл-плотной сеткой меди прибора и огня заключения люкового закрытия.
Главные технические данные:
- Стандарт: JIS F 2320-2003
- Материал: Слабая сталь, нержавеющая сталь, двухшпиндельная нержавеющая сталь, алюминиевая,
- Материалы упаковки: Неопрен, NBR, Hi - NBR, Viton, тефлон
- Тест: Тест гидравлического давления, тест шланга, тест мела
- Размер: Как стандарт или подгонянный, как чертеж клиента,
- Тип применения: Вод-плотный, Погод-плотный, газ плотный, Масл-плотный,
- Открытый тип: Колесо руки быстро работает
- Закрывая тип: Прикрепленный на петлях
- Поверхностное покрытие: sandblasting к S2.5 + один слой праймера магазина эпоксидной смолы, отполированное, гальванизированное, подгонянное поверхностное покрытие доступное.
- Сертификаты классификации: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA.
Основной технический параметр
| Номинальный размер | D | D1 | H | R | D2 | A1 | A2 | B | H3 | h1 | |||||
| 760 | 760 | 731 | 180 | 760 | 710 | 491 | 436 | 425 | 70 | 144 | 90 | ||||
| 910 | 910 | 881 | 200 | 910 | 860 | 566 | 506 | 500 | 80 | 164 | 100 | ||||
| 1220 | 1 220 | 1 191 | 240 | 1220 | 1170 | 721 | 656 | 695 | 95 | 204 | 115 | ||||
| Номинальный размер | L | F1 | d1 | d2 | F | a1 | d3 | d20 | d19 | E | r1 | r2 | |||
| 760 | 320 | 13 6 | 110 | 60 | 130 | 85 | 72 | 61 | 62 | 40 | 75 | 55 | |||
| 910 | 330 | 146 | 120 | 70 | 140 | 90 | 82 | 71 | 72 | 50 | 80 | 60 | |||
| 1220 | 340 | 156 | 130 | 80 | 150 | 100 | 94 | 81 | 82 | 60 | 85 | 65 | |||
| Номинальный размер | r1 | r4 | r5 | d5 | d6 | d7 | d8 | d9 | dl8 | d10 | d11 | d12 | d13 | L1 | L2 |
| 760 | 125 | 92 | 57 | 66 | 40 | 106 | 150 | 186 | 190 | 64 | 39 | Tr38×7 | 30 | 278 | 197 |
| 910 | 130 | 97 | 62 | 70 | 44 | 110 | 154 | 190 | 194 | 68 | 43 | Tr42×7 | 34 | 288 | 207 |
| 1220 | 135 | 102 | 67 | 76 | 50 | 116 | 160 | 196 | 300 | 74 | 49 | Tr48×8 | 39 | 303 | 222 |
| Номинальный размер | d14 | d15 | d16 | d17 | Y | h2 | b1 | b3 | H1 | h3 | h4 | Ссылка Вес |
|||
| 760 | 60 | M58X2 | 76 | 105 | 60 | 110 | 84 | 64 | 188 | 100 | 115 | 314 | |||
| 910 | 64 | M62X2 | 80 | 109 | 65 | 120 | 85 | 58 | 188 | 100 | 115 | 383 | |||
| 1220 | 72 | M70X2 | 86 | 115 | 72 | 135 | 94 | 50 | 208 | 120 | 135 | 535 |
Чертеж типа оборудовать JIS F2320 люкового закрытия масляного бака груза b горизонтальный раскрывая морской
