Тип a JIS f 3410 & корабль Eyeplate овала ковкой стали b слабый стальной причаливая оборудование
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Стандарт: | ДЖИС Ф3410-1999 | Номинальные размеры: | 0.4-50 мм |
|---|---|---|---|
| Тип: | тип a & b | Допустимая нагрузка: | от 4 до 500 кН |
| Материал: | Мягкая сталь, нержавеющая сталь, поковка стали C-Mn | Обработка поверхности: | пескоструйная обработка до S2,5 + один слой эпоксидной межоперационной грунтовки |
| Сертификаты классификации: | CCS, NK, BV, ABS, DNV-GL, LR, KR, BKI, IRS, RS, и т.д. | ||
| Выделить: | Плита глаза JIS F3410 500KN морская,Морская плита глаза 500KN,плита 500KN глаза корабля стальная |
||
Характер продукции

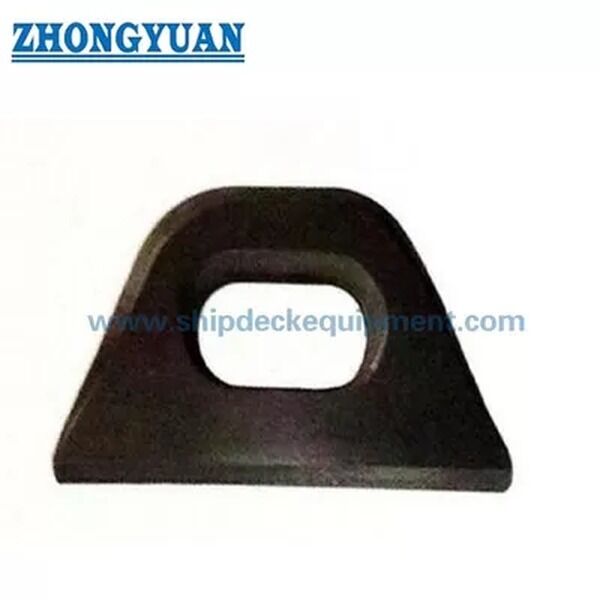

Корабельный овальный глазной платок JIS F 3410 тип A & B
Обзор продукции
JIS F 3410 Тип A и Тип B корабль овальный глазное покрытие является сварной морской крепления фитинга используется для крепления вертолетов, оковы, шкивы, и связанные с ними компоненты соединения на конструкциях судна.Он выбран по стандартному типу, номинальный размер, допустимая нагрузка, положение установки, маршрут материала, деталь сварки и прочность структуры материнского судна.
Тип А обычно используется в качестве глазного покрытия общего назначения, например, для установки на палубе.Тип B предназначен для подъема бум парня глазные платы устройства и должны быть подтверждены проект чертежНа этой странице продукт рассматривается как устройство для установки на судне, а не как самостоятельный подъемный продукт; обработка груза, подъем или использование, одобренное в соответствии с классом, должны быть проверены по грузовому корпусу, деталям сварки,родительская структура, и утверждение классификации.
Быстрые спецификации
- Тип изделия: Овальная глазная оболочка судна → сварная точка крепления для вертолетов, кандалов, шкивов и морских компонентов соединения.
- Стандарт и тип: JIS F 3410-1999 Type A & Type B → ссылка на обозначение типа, габариты, материал и описание заказа.
- Номинальный диапазон размеров: от 0,4 до 50 → стандартное обозначение на основе допустимой нагрузки, а не прямого миллиметрового размера.
- Допустимый диапазон нагрузки: от 4 до 500 кН → ориентиры выбора для нагрузки на тягу; конечное использование должно соответствовать конструкции сосуда и утверждению проекта.
- Материал: кованая сплавная сталь / C-Mn сталь или стальная плита, отрезанная по форме → точное качество, термическая обработка и свариваемость должны быть подтверждены до предложения.
- Основное внимание уделяется производству: гладкий переход секции, овальная геометрия глаз, контроль трещин / отщебеливания, точность обработки или ковки и подготовка зоны сварки.
- Ссылка на сварку для монтажа типа А: s min. 6 до 35 мм и g min. 4 до 22 мм → полезна для предварительного планирования, но окончательные детали сварки следуют чертежу верфи.
- Обработка поверхности: Sa 2.5 взрыв + один слой эпоксидной фабрики праймер в качестве отсчета → окончательное покрытие, оцинковка или отделка из нержавеющей стали должны соответствовать требованиям проекта.
Основные технические параметры
| Номинальный Размер |
Допустимо нагрузка kN |
а) | b | В | d | e | f | h | Я... | r1 | r2 | Установка тип А Сварка с минуты. |
Монтаж типа А Сварка g минуты. |
| 0.4 | 4 | 22 | 15 | 42 | 10 | 15 | 8 | 32,5 | 65 | 17,5 | 3 | 6 | 4 |
| 0.6 | 6,3 | 28 | 19 | 52 | 12 | 19 | 8 | 40,5 | 0 | 21,5 | 4 | 6 | 4 |
| 1 | 10 | 35 | 22 | 67 | 16 | 25 | 8 | 52 | 95 | 27 | 5 | 6 | 4 |
| 1.6 | 16 | 42 | 24 | 82 | 20 | 33 | 8 | 65 | 120 | 32 | 5 | 7 | 4 |
| 2 | 20 | 50 | 27 | 100 | 25 | 35 | 12 | 73,5 | 132 | 38,5 | 5 | 9 | 6 |
| 2,5 | 25 | 55 | 29 | 105 | 25 | 39 | 12 | 78,5 | 140 | 39,5 | 6 | 9 | 6 |
| 3 | 31,5 | 66 | 33 | 126 | 30 | 42 | 12 | 88,5 | 180 | 46,5 | 7 | 10 | 6 |
| 4 | 40 | 77 | 36 | 147 | 35 | 48 | 15 | 101 | 210 | 53 | 7 | 12 | 7 |
| 5 | 50 | 87 | 41 | 167 | 40 | 57 | 18 | 117,5 | 225 | 60,5 | 8 | 14 | 9 |
| 6 | 63 | 91 | 45 | 171 | 40 | 66 | 18 | 128,5 | 240 | 62,5 | 8 | 14 | 9 |
| 8 | 80 | 101 | 51 | 201 | 50 | 73 | 20 | 148,5 | 270 | 75,5 | 10 | 17 | 10 |
| 10 | 100 | 117 | 56 | 217 | 50 | 80 | 22 | 158 | 300 | 78 | 10 | 17 | 11 |
| 12 | 125 | 128 | 61 | 248 | 60 | 87 | 24 | 177,5 | 335 | 90,5 | 12 | 20 | 12 |
| 16 | 160 | 145 | 67 | 265 | 60 | 95 | 26 | 188,5 | 370 | 93,5 | 12 | 20 | 13 |
| 20 | 200 | 157 | 73 | 297 | 70 | 105 | 28 | 211,5 | 420 | 106,5 | 14 | 25 | 14 |
| 25 | 250 | 170 | 80 | 331 | 80 | 120 | 32 | 240 | 470 | 120 | 16 | 30 | 16 |
| 32 | 315 | 194 | 88 | 374 | 90 | 130 | 36 | 264 | 530 | 134 | 18 | 30 | 18 |
| 40 | 400 | 220 | 98 | 420 | 100 | 145 | 40 | 294 | 570 | 149 | 20 | 35 | 20 |
| 50 | 500 | 240 | 108 | 460 | 110 | 155 | 45 | 319 | 630 | 164 | 22 | 35 | 22 |
Руководство по выбору и расследованию
Шаг 1: подтвердить JIS F 3410 типа A или типа B в соответствии с чертежом сосуда, целью установки и положением установки.
Шаг 2: Подтвердите номинальный размер и допустимую нагрузку от 0,4 до 50/4 до 500 кН и укажите, является ли корпус нагрузки установкой на палубе, креплением конца веревки, соединением цепей, соединением шкивы,или поднимать сделку с парнем-бумом.
Шаг 3: Подтвердить основную структуру, деталь сварки, арматуру, направление нагрузки и необходимость одобрения класса, проверки свидетелей или дополнительного расчета.
Шаг 4: Подтвердить материал и путь производства: кованая сплавная сталь, кованая сталь C-Mn, резка стальной плиты + обработка / кованая отделка, нержавеющая сталь или специальные требования к стали.
Шаг 5: Подтвердить обработку поверхности, метод маркировки, требования НДТ / инспекции, объем сертификата, количество, место доставки и требуемое время доставки.
Шаг 6: предоставьте чертеж ГА, чертеж установки, фотографию существующего продукта или заменяющий образец, если они доступны, особенно при заказе типа B или размерах, соответствующих конкретному проекту.
Структура
Oval eye opening | Forged or steel plate cut body | Smooth radiused transitions | Type A welded mounting area | Type B guy-eyeplate configuration | Low-stress marking area | Blasted and shop-primed or specified surface finish
Преимущества ковки, резки и сварки стальных плит
- Кованая конструкция подходит, когда проект требует компактной грузоподъемной формы глаза с контролируемым переходом сечения и подтвержденными механическими свойствами.
- Резка стальных плит может быть использована, когда уровень материала, толщина, подготовка края, обработка и форма конечной секции удовлетворяют требованиям чертежа и проверки проекта.
- Плавный переход вокруг овального глаза уменьшает внезапный локальный контакт и помогает достичь лучшего закрепления цепей, концов веревок или шкивных фитингов.
- Оконченная поверхность должна быть свободна от видимых трещин и отскрытия; это особенно важно вокруг глазного отверстия, радиуса перехода и зоны сварной установки.
- Для поддельных глазных плит может потребоваться нормализация после завершения в соответствии с производственным маршрутом и требованиями стандарта / проекта.
- Справочные размеры сварки типа А s и g полезны для предварительной проверки установки, но верфь или проектное бюро должны подтвердить детали сварки и местное усиление.
- Допустимая нагрузка не должна смешиваться с SWL, MBL, испытательной нагрузкой или нагрузкой на разрыв веревки.
- Сертификат материала, сертификат производителя, сертификат класса, запись НДТ или проверка свидетелей могут быть организованы в соответствии с подтвержденным объемом заказа.
Атрибуты настройки
- Стандарт: JIS F 3410-1999 → используется, когда спецификация проекта требует размеров овальной глазной оболочки судна и обозначения заказа.
- Тип: тип А / тип В → тип А для общего использования, например, для установки на палубе; тип В для подъема вздымающего устройства глазной оболочки подлежит подтверждению чертежа.
- Номинальный размер: 0.4 / 0.6 / 1 / 1.6 / 2 / 2.5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 / 40 / 50 → выбирать в соответствии с допустимой нагрузкой и чертеж установки.
- Допустимая нагрузка: от 4 до 500 кН → стандартная эталонная нагрузка для выбора; не заменяет проектно-специфическое одобрение или проверку материнской структуры.
- Материал: ковка из сплавной стали, ковка из C-Mn стали или конструкция с резкой стальной плитой → конечный класс, свариваемость, термическая обработка и объем сертификата должны быть подтверждены.
- Поверхностная обработка: Sa 2.5 взрыв + эпоксидный магазинный праймер → конечная система окраски, оцинковка или отделка из нержавеющей стали в соответствии со спецификацией сосуда.
- Инспекция: визуальная проверка поверхности как основное требование → НДТ, проверка доказательств или инспекция свидетелей класса доступны в соответствии с требованиями проекта.
- Требования к сертификату: доступны по запросу в соответствии с объемом заказа → одобрение класса зависит от рассмотрения проектных документов и согласования инспекции.
Как это работает
Стержень веревки / оковы / штурвал подключается к овальному глазу → Натяжная сила переносится через гладкий глаз → Нагрузка переносится в сварную монтажную зону → Родительская палуба, бум,или поддерживающая конструкция распределяет нагрузку → Проверка, маркировка и окончательное покрытие завершены в соответствии с требованиями проекта
Заявления
Ship deck attachment points | Rope terminal fixing | Shackle connection | Pulley or block connection | Deck mooring accessory arrangement | Lifting boom guy eyeplate arrangement | Newbuilding and replacement projects
Сертификации и преимущества
Сертификаты могут быть организованы в соответствии с требованиями проекта, объемом инспекции, отслеживаемостью материалов и процедурой одобрения классового общества.
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.
Рисунок и фотографии
Частые вопросы
Вопрос 1: В чем разница между JIS F 3410 типа A и типа B?
А1: тип А - это конфигурация общего назначения, обычно используемая для установки на палубе.Тип B предназначен для подъема бум парня глазной платы устройства и должны быть проверены проект чертежДля заказов типа B могут потребоваться дополнительные детали, такие как длина пластины или размеры установки.
Вопрос 2: Допустимая нагрузка такая же, как нагрузка SWL или грузоподъемность?
Ответ 2: Нет. В таблице указана допустимая нагрузка для стандартной основы выбора глазного пласта. Не следует переименовывать ее в SWL, MBL, нагрузку на разрыв веревки или нагрузку на доказательство. Любое поднятие, обработка груза,или утвержденное классом использование должно быть подтверждено направлением нагрузки, подробности сварки, основная структура, объем инспекции и утверждение класса.
Вопрос 3: Следует ли подделать глазное покрытие или изготовить его путем резки стальной плиты?
Ответ 3: Оба пути могут быть обсуждены. Ковка подходит, когда требуется контролируемый переход секции и механические свойства. Резание стальной плиты может быть использовано, когда указанный уровень стали,толщина, подготовка края, обработка и окончательный профиль соответствуют требованиям чертежа и осмотра.
