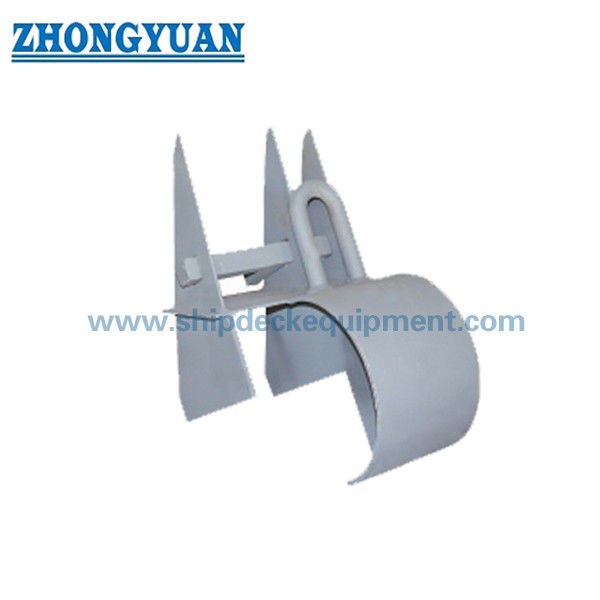

Простой фиксатор якорной цепи для судов внутреннего плавания и малых судов | CB 531-66 Разжим троса цепи
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Технический стандарт: | CB531-66 | Номинальный диаметр цепи: | от 17 мм до 37 мм |
|---|---|---|---|
| Материалы: | C-Mn сталь, нержавеющая сталь | Обработка поверхности: | пескоструйка до S2,5 + один слой эпоксидной фабрики праймера, оцинкованный, полированный, доступная |
| Сертификаты классификации: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS и т. д. | ||
| Выделить: | Простой releaser анкера CB531-66,простой releaser CB531-66 анкера,Корабль CB531-66 причаливая оборудование |
||
Характер продукции
Простой фиксатор якорной цепи для судов внутреннего плавания и малых судов | CB 531-66 Разжим троса цепи
Обзор продукта
Простой размыкатель якорной цепи CB 531-66 представляет собой компактное устройство для размыкания троса цепи, используемое в якорной цепи судов внутреннего плавания, небольших судов, рабочих лодок и аналогичных небольших морских устройств. Он выбирается по номинальному диаметру якорной цепи и предназначен для удержания якорной цепи соответствующего размера в нормальном положении и обеспечения возможности разъединения цепи при срабатывании разблокирующего устройства.
Этот простой тип подходит там, где судну требуется простой фитинг для разъединения якорной цепи с простой установкой, простым управлением и номинальным диаметром цепи от 17 до 37 мм. Материал, обработка поверхности, интерфейс установки, объем сертификата и любые индивидуальные детали должны быть подтверждены в соответствии с чертежом сосуда и требованиями проекта.
Краткие характеристики
- Тип продукта: Простой расцепитель якорной цепи / расцепитель троса → компактный фиксатор якорной цепи для якорных устройств небольших судов.
- Стандарт: CB 531-66 → справочная информация по выбору модели, диапазону номинальных диаметров цепи и основным размерам.
- Номинальный диаметр цепи: 17–37 мм → охватывает четыре поставляемые размерные группы для якорных цепей для малых и речных судов.
- Применимый класс цепи: якорные цепи класса 2 и класса 3 → перед заказом подтвердите фактический класс цепи и сертификат.
- Варианты материалов: сталь C-Mn или нержавеющая сталь → выбирайте в соответствии с коррозионной средой, характеристиками резервуара и бюджетом.
- Обработка поверхности: пескоструйная обработка Sa 2,5 + однослойная эпоксидная межоперационная грунтовка, оцинковка или обработка по индивидуальному заказу → покрытие должно соответствовать требованиям по обслуживанию судна и защите от коррозии.
- Приблизительный вес: 8,93–36,88 кг → полезен при составлении предложения, монтаже, упаковке и оценке стоимости перевозки.
- Область применения: суда внутреннего плавания и малые суда → основные преимущества выбора — простота установки и эксплуатации.
Основные технические параметры
|
Диаметр Кале мм |
л | Л1 | Б | Б1 | Б2 | Б3 | H1 | Н2 | Н3 | Н4 | Р | т1 | т2 | т3 | д | Вес кг≈ |
| 17-19 | 150 | 35 | 238 | 54 | 128 | 140 | 90 | 100 | 100 | 118 | 100 | 6 | 4 | 5 | 28 | 8,93 |
| 22-25 | 196 | 40 | 270 | 61 | 146 | 170 | 110 | 130 | 110 | 145 | 125 | 8 | 4 | 6 | 30 | 14.38 |
| 28-31 | 256 | 45 | 305 | 70 | 165 | 200 | 130 | 160 | 120 | 180 | 150 | 10 | 5 | 6 | 30 | 25.41 |
| 34-37 | 324 | 55 | 360 | 84 | 198 | 230 | 150 | 190 | 130 | 215 | 175 | 12 | 6 | 8 | 36 | 36,88 |
Руководство по выбору и запросам
Шаг 1. Подтвердите простой расцепитель якорной цепи CB 531-66 и выберите размерную группу в соответствии с номинальным диаметром цепи: 17–19, 22–25, 28–31 или 34–37 мм.
Шаг 2. Подтвердите класс якорной цепи, обычно класс 2 или класс 3, в соответствии с предоставленной спецификацией, и предоставьте чертеж цепи или сертификат, если таковой имеется.
Шаг 3. Подтвердите тип судна и место применения, особенно для судов внутреннего плавания, небольших судов, рабочих лодок, барж или проектов замены ремонта.
Шаг 4: Подтвердите требования к материалу: сталь C-Mn, нержавеющая сталь или специальный материал, который должен быть подтвержден в соответствии со спецификацией проекта.
Шаг 5: Подтвердите обработку поверхности: пескоструйная обработка Sa 2,5 + эпоксидная межоперационная грунтовка, оцинковка или индивидуальное покрытие в соответствии с требованиями защиты сосуда от коррозии.
Шаг 6. Подтвердите объем сертификата, количество, пункт доставки, необходимое время доставки, установочный чертеж и фотографию продукта, если заказ предназначен для замены.
Структура
Цепной корпус для сидения | Контактная поверхность цепи | Простой механизм выпуска | Основание / монтажный интерфейс подлежит подтверждению | Операционная договоренность подлежит подтверждению | Окрашенная, оцинкованная или нержавеющая сталь
Преимущества освобождения и установки якорной цепи
- Простая конфигурация подходит для судов внутреннего плавания и небольших судов, где важны компактность, простота эксплуатации и простая установка.
- Четыре номинальные группы диаметров цепей от 17 мм до 37 мм делают продукт удобным для заказов на постройку новых малых судов и замену их.
- Область контакта с цепью должна быть гладкой, чтобы уменьшить резкий местный контакт со звеньями якорной цепи во время удерживания и отпускания.
- Сталь C-Mn подходит для обычного морского оборудования, а нержавеющая сталь может обсуждаться, когда указана более высокая коррозионная стойкость или особые требования к судну.
- В качестве базовой антикоррозийной подготовки подходит пескоструйная обработка Sa 2,5 эпоксидной межоперационной грунтовкой; оцинкованная или индивидуальная обработка поверхности может быть выбрана в соответствии с требованиями проекта.
- Сертификат и объем проверки должны быть подтверждены до начала производства, поскольку проверка класса, отслеживаемость материала и свидетельская проверка зависят от требований к сосуду и заказу.
Пользовательские атрибуты
- Стандарт: CB 531-66 → используйте, когда чертеж судна или спецификации верфи требуют использования этого простого стандарта для освобождения якорной цепи.
- Тип продукта: Простой размыкатель якорной цепи → компактное устройство размыкания троса цепи для устройств якорной цепи.
- Номинальный диаметр цепи: 17–37 мм → выберите правильный ряд в соответствии с фактическим диаметром якорной цепи.
- Применимый класс цепи: класс 2/класс 3 → перед заказом подтвердите сертификат цепи и соответствие требованиям проекта.
- Материал: сталь C-Mn/нержавеющая сталь → окончательный сорт материала должен быть подтвержден в соответствии со спецификацией заказа.
- Обработка поверхности: пескоструйная обработка Sa 2,5 + эпоксидная межоперационная грунтовка / оцинковка / по индивидуальному заказу → окончательное покрытие соответствует требованиям проекта или судна.
- Судно применения: суда внутреннего плавания и малые суда → подходят для компактных якорных цепей и требуют замены при ремонте.
- Установка: Простая схема установки → точный монтаж, болты, сварные швы и детали окружающей конструкции должны быть подтверждены чертежом.
- Требование к сертификату: Доступно в соответствии с требованиями проекта → сертификат класса и объем проверки должны быть подтверждены перед предложением.
Как это работает
Якорная цепь подведена к разблокирующему устройству → Цепь расположена в гнезде для сжатия/разблокирования → Выбранный размер цепи удерживается в нормальном положении → Экипаж управляет простым устройством разъединения, когда требуется освобождение цепи → Правильный размер цепи, порядок установки, проверки и эксплуатации обеспечивают безопасное использование
Приложения
Суда внутреннего плавания | Малые корабли | Рабочие лодки | Баржи | Служебные катера | Механизмы якорной цепи | Новостройки | Проекты ремонта и замены
Сертификаты и преимущества
Сертификаты могут быть организованы в соответствии с требованиями проекта, объемом проверки, отслеживаемостью материалов и процедурой утверждения классовым обществом.
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытаний производителей.
Рисование и фотографии
Часто задаваемые вопросы
Вопрос 1: Как правильно выбрать размер простого расцепителя якорной цепи CB 531-66?
A1: Выберите размер в соответствии с номинальным диаметром якорной цепи. В прилагаемую таблицу включены группы диаметров цепей 17–19, 22–25, 28–31 и 34–37 мм. Перед заказом также следует проверить чертеж сосуда и фактическую марку цепи.
В2: Подходит ли этот продукт для судов внутреннего плавания и малых судов?
А2: Да. Учитывая направленность поставляемой продукции, этот простой тип в основном подходит для судов внутреннего плавания, небольших судов, рабочих лодок, барж и аналогичных компактных якорных цепей. Для более крупных судов или особых требований к нагрузке расположение следует сверить с чертежом судна и требованиями класса.
В3: Какая информация необходима перед предложением?
A3: Пожалуйста, подтвердите стандарт, номинальный диаметр цепи, класс цепи, материал, обработку поверхности, количество, требования к сертификату, установочный чертеж или фотографию замены, место доставки и необходимое время доставки.
