ASTM F1142 скрепило болтами Semi полный оборудовать собрания крышки люка Oiltight Watertight морской
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan |
| Сертификация: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Номер модели: | Стандартный и подгонянный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | As per quotation |
| Упаковывая детали: | Поддон или индивидуальный |
| Время доставки: | Согласно предложению |
| Условия оплаты: | TT, L/C, Etc. |
| Поставка способности: | Удовлетворяйте потребности клиентов |
|
Подробная информация |
|||
| Стандарт: | − 2012 ASTM F1142 | Материал: | Слабая сталь, нержавеющая сталь |
|---|---|---|---|
| Материал болта & гайки: | Нержавеющая сталь, бронза, латунь | Набивка: | Буна a, неопрен, или подгонянный |
| Тест: | Тест гидравлического давления, тест закрепленности воздуха | Размер: | Как стандарт или подгонянный, как чертеж клиента |
| Тип применения: | Скрепленный болтами, Полу-приток, Oiltight и Watertight | Поверхностное покрытие: | sandblasting к S2.5 + один слой праймера магазина эпоксидной смолы, отполированной нержавеющей стали |
| Сертификаты классификации: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA | ||
| Выделить: | Мореплавательная установка,Сборка водонепроницаемой крышки водосточного отверстия,ASTM F1142 Сборка крышки водостока |
||
Характер продукции

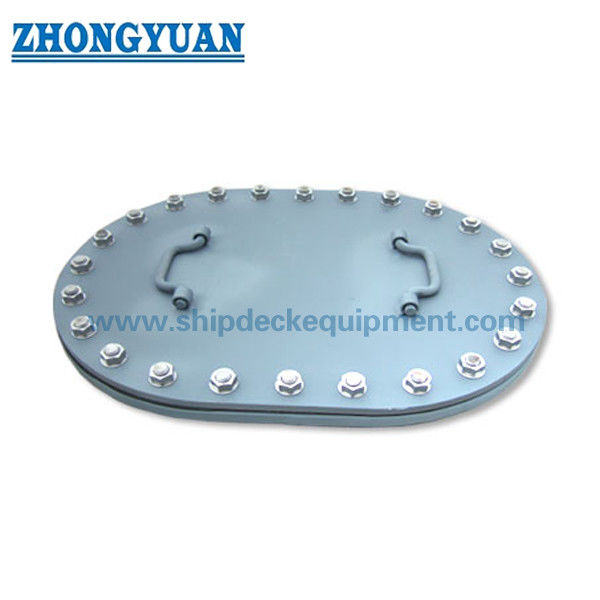

ASTM F1142 скрепило болтами Semi полное собрание крышки люка Oiltight Watertight
Описание:
ASTM F1142 скрепило болтами semi полное oiltight watertight собрание крышки люка для пользы в палубах или перегородках требуя oiltight и watertight крышек которые необходимо, что будут совершенно полны. Собрания крышки люка будут закончены с крышками, шпангоутами, набивками, сваренными стержнями, шайбами, и гайками.
Главные технические данные:
- Стандарт: − 2012 ASTM F1142
- Материал: Слабая сталь, нержавеющая сталь,
- Материал болта & гайки: Нержавеющая сталь, бронза, латунь
- Набивка: Буна a, неопрен, или подгонянный;
- Тест: Тест гидравлического давления, тест закрепленности воздуха
- Размер: Как стандарт или подгонянный, как чертеж клиента,
- Тип I-15- 23 внутри. (381 - 584 mm) размер отверстия доступа. Тип II-18- 24 внутри. (457 - 610 mm) размер отверстия доступа.
- ⁄ 4 ранга 1 до 1 - внутри. (6,35-mm) толстая нажимная накладка. ⁄ 8 ранга 2-3 - внутри. (9,5-mm) толстая нажимная накладка. ⁄ 2 ранга 3 до 1 - внутри. (12,7-mm) толстая нажимная накладка.
- Тип применения: Скрепленный болтами, Полу-приток, Oiltight и Watertight
- Поверхностное покрытие: sandblasting к S2.5 + один слой праймера магазина эпоксидной смолы, отполированное, гальванизированное, подгонянное поверхностное покрытие доступное.
- Сертификаты классификации: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA.
Основные технические параметры:
| Тип | Ранг | Плита Толщина |
Отрезок палубы Общий размер |
B | C | D | E, ° | F, ° | G | H | Я | J | K | ||||||||||
| В. | mm | В. | mm | В. | mm | В. | mm | В. | mm | В. | mm | В. | mm | В. | mm | В. | mm | ||||||
| Ⅰ | 1 | 1/4 | 6,5 | 15×23 | 381×584 | 2 | 3 3/8 | 86 | 6 3/4 | 171 | 7 | 21 | 147 | 7 1/2 | 191 | 8 | 203 | 9 1/4 | 235 | 101/2 | 267 | 4 | 102 |
| Ⅰ | 2 | 3/8 | 9,5 | 15×23 | 381×584 | 2 | 3 3/8 | 86 | 6 3/4 | 171 | 7 | 21 | 147 | 7 1/2 | 191 | 8 | 203 | 9 1/4 | 235 | 101/2 | 267 | 4 | 102 |
| Ⅰ | 3 | 1/2 | 12,5 | 15×23 | 381×584 | 2 | 3 3/8 | 86 | 6 3/4 | 171 | 7 | 21 | 147 | 7 1/2 | 191 | 8 | 203 | 9 1/4 | 235 | 101/2 | 267 | 4 | 102 |
| Ⅱ | 1 | 1/4 | 6,5 | 18×24 | 457×610 | 2 | 3 1/4 | 83 | 6 1/2 | 165 | 8 | 18 | 144 | 9 | 229 | 9 1/2 | 241 | 10 3/4 | 273 | 12 | 305 | 3 | 76 |
| Ⅱ | 2 | 3/8 | 9,5 | 18×24 | 457×610 | 2 | 3 1/4 | 83 | 6 1/2 | 165 | 8 | 21 | 144 | 9 | 229 | 9 1/2 | 241 | 10 3/4 | 273 | 12 | 305 | 3 | 76 |
| Ⅱ | 3 | 1/2 | 12,5 | 18×24 | 457×610 | 2 | 3 1/4 | 83 | 6 1/2 | 165 | 8 | 18 | 144 | 9 | 229 | 9 1/2 | 241 | 10 3/4 | 273 | 12 | 305 | 3 | 76 |
| Стержень Количество |
Давление дизайна | Вес | ||
| psi | kPa | lbs | Kg | |
| 22 | 12 | 82,7 | 78 | 35 |
| 22 | 27 | 186,2 | 100 | 45 |
| 22 | 47,9 | 330,2 | 121 | 55 |
| 24 | 8,9 | 62,1 | 88 | 40 |
| 24 | 20 | 137,9 | 114 | 52 |
| 24 | 35,6 | 245,5 | 140 | 64 |
Чертежи ASTM F1142 скрепили болтами Semi полное собрание крышки люка Oiltight Watertight
