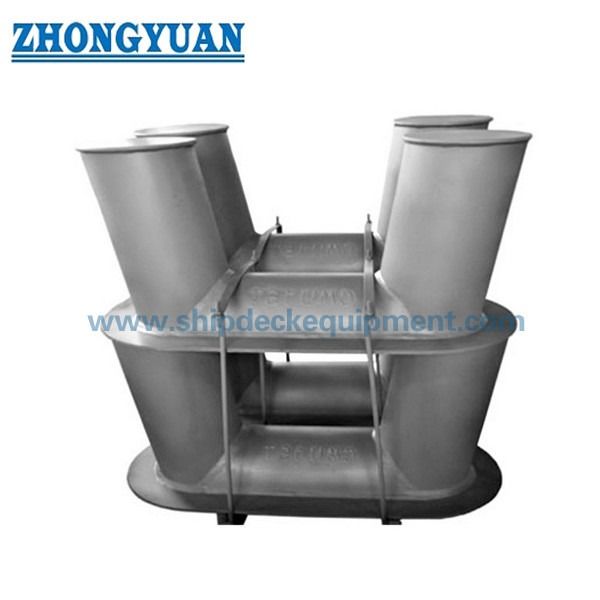

Наклонный двухопорный швартовный столб 50–100 мм | Сварной швартовный столб типа А CB/T 169-2011 для палубы судна
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Технический стандарт: | КБ/Т 169-2011 | Номинальные диаметры: | от 80 до 100 мм |
|---|---|---|---|
| Материал: | Мягкая сталь; Доступна нержавеющая сталь | масса: | От 6,4 до 23,4 кг |
| Обработка поверхности: | пескоструйка до S2.5 + один слой эпоксидной фабрики, полированная нержавеющая сталь, доступна индиви | Сертификаты классификации: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS и т. д. |
| Выделить: | Площадь основания болларда,ГБ 556 Боляр,Оборудование для привязки судов на основе пластин |
||
Характер продукции
50-100мм наклонный двойной боллард. CB/T 169-2011 Тип А сварный боллард для корабельной палубы.
Обзор продукции
CB/T 169-2011 Тип А сварный боллар наклонного типа предназначен для применения в привязке кораблей легкого назначения.
Наклонная структура с двойным столбом улучшает удержание веревки и предотвращает скольжение веревки во время движения судна.
Он подходит для рабочих лодок, барж и небольших судов, где требуется компактная и надежная стоянка.
Быстрые спецификации
Стандарт: CB/T 169-2011 → Заменяет GB556
Применение: Привязка внутренних и малых судов → Компактное и эффективное решение
Тип: Тип А (однопольная основополагающая плита) → компактная структура
Номинальный диаметр: 50×100 мм → Совместимость веревки
SWL: 8,5-14,5 кН → диапазон легкой нагрузки
Материал: Углеродистая сталь / нержавеющая сталь → Прочность и коррозионная стойкость
Структура: наклонный двойной битт → антискользковый узел
Поверхность: Sa2.5 + эпоксидное покрытие → Защита от загрязнения
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей
Основные технические параметры (CB/T 169-2011 тип А)
| Номинальная дата | SWL kN | 6х24 | 6х37 | Натуальная верёвка | Синтетическая диа | D | D1 | H | L1 | L2 | t | База L | В. | h | t1 | k |
Вес в кг |
| 50 | 8.5 | - | 6 | 45 | 10 | 60 | 75 | 170 | 230 | 180 | 6 | 310 | 130 | 26 | 10 | 6 | 6.4 |
| 75 | 11.5 | - | 7 | 54 | 12 | 76 | 90 | 210 | 300 | 240 | 8 | 400 | 160 | 43 | 12 | 6 | 15.2 |
| 100 | 14.5 | 8 | 8 | 63 | 14 | 114 | 130 | 240 | 360 | 290 | 10 | 470 | 180 | 51 | 16 | 8 | 23.4 |
Логика инженерного проектирования
Путь перемещения груза: веревка → столб → базовая плита → палуба.
Наклонные столбы увеличивают трение и уменьшают скольжение веревки.
Структура оптимизирована для легких посадочных мест.
Почему наклоненный боллард?
Предотвращает скольжение веревки → Более безопасное закрепление
Улучшает удерживаемость → Устойчивый контроль верёвки
Уменьшает случайное высвобождение → Надежная работа
Структура
Наклонные столбы. Верхняя пластинка. Базовая пластинка. Реберные пластинки.
Атрибуты настройки
Наклонные столбы → Противоскользящие характеристики
Компактная основа → экономия места
Гладкая отделка → Защищает веревку
Сварное изготовление → Надежная прочность
Руководство по выбору
Шаг 1 Выберите A50 / A75 / A100 → На основе SWL
Шаг 2 подтвердить размер веревки → Из таблицы
Шаг 3 ️ Подтверждение установки → Сварка на палубе
Шаг 4 подтверждение покрытия и сертификации
Не уверены в выборе?
Руководство по запросу
Укажите размер веревки, SWL, тип судна, количество и сертификацию.
Как это работает
Шнур обертывается вокруг наклонных столбов → увеличивается трение → перемещение нагрузки на палубу → устойчивое закрепление.
Заявления
Рабочие катера. Небольшие суда. Баржи.
Сертификации и преимущества
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей

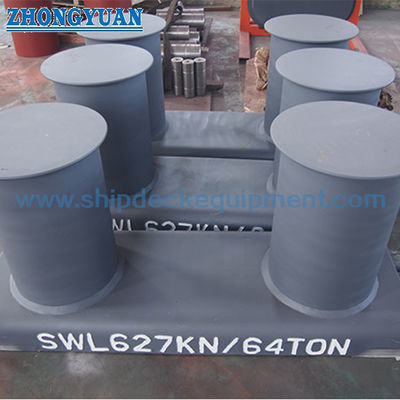

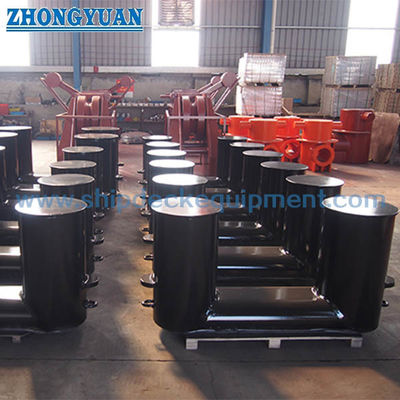

Рисунок и фотографии
Рисунок общих условий и фотографии продукции
Заказ
Укажите: Тип А. Размер. Материал. Покрытие. Сертификация.
Частые вопросы
Вопрос 1: Что такое боллард типа А?
A: Легкая версия CB/T 169 с компактной конструкцией.
Вопрос 2: Почему?
А: предотвращает скольжение веревки.
Вопрос 3: Как выбрать?
Ответ: В зависимости от размера веревки и SWL.
