Тип ISO 13755 Fairlead ролика стали отливки одиночный без противопыльного кожуха Корабль причаливая оборудование
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Технический стандарт: | ИСО 13755-2012 | Тип: | Форма A без верхней пылезащитной крышки |
|---|---|---|---|
| Диаметры ролика: | 150~500 мм | Ролик нет.: | Однокатушки |
| Вес ролика: | 23~80 кг | Материалы: | Литье нержавеющей стали, Литье стали |
| Обработка поверхности: | пескоструйка до S2.5 + один слой эпоксидной фабрики, полированная нержавеющая сталь, доступна индиви | Сертификаты классификации: | CCS, NK, BV, ABS, DNV-GL, LR, KR, BKI, IRS, RS, и т.д. |
| Выделить: | морской 500mm одиночный fairlead ролика,fairlead ролика 500mm одиночный,Fairlead ролика ISO 500mm одиночный морской |
||
Характер продукции
Литой стальной ролик для закрепленияDN150-500 мм. ISO 13755 Тип А без пыли
Обзор продукции
ISO 13755 Тип А литой стальной ролик для стоянки - это одно вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное вертикальное верролик вращается вокруг своей оси, чтобы уменьшить скольжение абразии на поверхности контакта веревки, в то время как полученная нагрузка передается через куст, ось, фундамент, сварное соединение и поддерживающую структуру корпуса.
Тип А - конфигурация из литой стали без верхней пылевой оболочки, обеспечивающая прямой доступ для визуального осмотра и смазки.2012Для котировки и производства, требуемое издание, номинальный размер, устройство веревки свинца, D/d соотношение, ссылка SWL, дизайн фундамента, материал, покрытие,и объем сертификата должны быть подтверждены из чертежа судна и спецификации проекта.
Быстрые спецификации
- Тип продукции:Однолитый стальной ролик для причаления - fairlead -> направляет и перенаправляет судовую линию причаления через вращающуюся поверхность для контакта веревки.
- Стандарт и тип:ISO 13755 Тип A -> литой стальной ролик без верхнего пылевого покрытия; ISO 13755:2020 является текущим изданием.
- Номинальный диапазон размеров:Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 мм -> номинальный размер определяется внешним диаметром ролика.
- Справочный диапазон SWL:от 265 до 1 942 кН при тета = 90 градусов и от 186 до 1 373 кН при тета = 0 градусов -> стандартные базовые значения; фактически отмеченная SWL зависит от согласованных условий загрузки и установки.
- Расчетная масса типа А:От 23 до 360 кг / комплект -> правильный диапазон для обработки, упаковки, планирования установки и оценки груза.
- Стандартная материальная база:литой стальной ролик с точкой прочности не менее 205 Н/мм2; ось не менее 350 Н/мм2; латунь, бронза или эквивалентный куст.
- Контактные канаты и обслуживание:Гладкая контактная поверхность, антикоррозионная отделка и смазанные вращающиеся части -> поддерживают защиту веревки и свободное движение ролика.
- Основа установки:Необходимо проверить фундамент, сварное соединение и подпольное укрепление на предмет выбранного расположения груза и корпуса.
Основные технические параметры
| Номинальный размер Dn |
D1 | D2 +2/0 |
03 +2/0 |
D | D5 H7 | R1 | R2 | R3 | R4 | H | H1 | Н2 | H3 | H4 | e | ||||||||||||||||||||
| 150 | 150 | 230 | 216 | 110 | 90 | 30 | 52 | 15 | 11 | 137 | 25 | 84 | 44,7 | 43,38 | 37,7 | ||||||||||||||||||||
| 200 | 200 | 300 | 280 | 145 | 115 | 40 | 66 | 20 | 13 | 157 | 30 | 99 | 59,2 | 35.46 | 46,3 | ||||||||||||||||||||
| 250 | 250 | 370 | 340 | 165 | 135 | 50 | 80 | 25 | 15 | 177 | 32 | 105 | 73,5 | 28,33 | 55,0 | ||||||||||||||||||||
| 300 | 300 | 430 | 400 | 190 | 150 | 55 | 87 | 30 | 16 | 197 | 33 | 125 | 82,6 | 32,62 | 60,8 | ||||||||||||||||||||
| 350 | 350 | 490 | 460 | 210 | 167 | 55 | 89 | 30 | 17 | 217 | 33 | 140 | 83,7 | 49,06 | 63,7 | ||||||||||||||||||||
| 400 | 400 | 560 | 520 | 225 | 177 | 63 | 99 | 30 | 18 | 237 | 43 | 150 | 91,8 | 52,0 | 72,2 | ||||||||||||||||||||
| 450 | 450 | 620 | 590 | 245 | 190 | 63 | 101 | 30 | 19 | 257 | 43 | 162 | 92,5 | 67,07 | 7, 4 8 | ||||||||||||||||||||
| 500 | 500 | 680 | 660 | 260 | 205 | 63 | 103 | 30 | 20 | 277 | 43 | 180 | 93,0 | 82,94 | 77,6 | ||||||||||||||||||||
| Номинальный размер Dn |
h | h1 | h2 | Настроить винт | T | T1 | N | Длина сварной ноги | SWL b | Расчетная масса (в кг/сет) |
|||||||||||||||||||||||||
| θ= 90° | θ= 0° | ||||||||||||||||||||||||||||||||||
| с | z1 | (kN) | (I) | (kN) | (l) | Тип А. |
Тип B | ||||||||||||||||||||||||||||
| 150 | 5 | 35 | 25 | M6 | 22 | 6 | 8 | 265 | 27 | 186 | 19 | 23 | 24 | ||||||||||||||||||||||
| 200 | 5 | 38 | 35 | M6 | 26 | 6 | 10 | 441 | 45 | 314 | 32 | 42 | 43 | ||||||||||||||||||||||
| 250 | 6 | 40 | 35 | М8 | 30 | 6 | 11 | 579 | 59 | 412 | 42 | 77 | 80 | ||||||||||||||||||||||
| Номинальный размер Dn |
D1 | D2 +2/0 |
D 3 +2/0 |
D4 | Ds H7 | R1 | R2 | R3 | R4 | H | H1 | Н2 | H3 | H4 | e | ||||||||||||||||||||
| 300 | 7 | 45 | 40 | М8 | 32 | 29 | 8 | 12 | 726 | 74 | 510 | 52 | 109 | 112 | |||||||||||||||||||||
| 350 | 7 | 50 | 45 | М8 | 34 | 29 | 8 | 15 | 1040 | 106 | 736 | 75 | 154 | 160 | |||||||||||||||||||||
| 400 | 7 | 53 | 49 | МБ | 36 | 30 | 12 | 17 | 1246 | 127 | 883 | 90 | 207 | 215 | |||||||||||||||||||||
| 450 | 7 | 57 | 53 | М8 | 38 | 32 | 12 | 20 | 1599 | 163 | 1 128 | 115 | 275 | 286 | |||||||||||||||||||||
| 500 | 7 | 65 | 60 | М8 | 40 | 34 | 12 | 23 | 1942 | 198 | 1 373 | 140 | 360 | 374 | |||||||||||||||||||||
Руководство по выбору и расследованию
Шаг 1: подтвердите ISO 13755 тип А и укажите, требуется ли в проекте текущее издание 2020 года или устаревший чертеж 2012 года для совместимости с заменой.
Шаг 2: Выберите номинальный размер Dn в соответствии с расположением причалов судна, доступным размером установки, диаметром веревки и допустимым соотношением изгиба D/d производителя веревки.
Шаг 3: Подтвердить направление провода веревки и применимый случай тета-нагрузки, требуемую обозначенную SWL, расположение фундамента или пьедестала, подпольное усиление и интерфейс сварки.
Шаг 4: Подтвердите материал: стандартный литой стальной ролик, материал оси, материал куста или любой нестандартный нержавеющий сталь / специальный материал, подлежащий техническому рассмотрению.
Шаг 5: подтвердить поверхностную обработку, систему окончательной краски, устройство смазки, объем инспекции, прослеживаемость материала и требования классификационного общества до предложения.
Шаг 6: Укажите количество, тип сосуда, место установки, чертеж или справочную фотографию, место доставки и требуемое время доставки.
Структура
Литой стальной ролик. Ось. Медь/бронзовый куст. Путь смазки и точка смазки.
Преимущества литья, контакта с веревкой и установки
- Тип А использует корпус из литой стали без верхней пылевой крышки, установленной на Тип B, что позволяет непосредственный доступ к верхней оси и области куста для проверки и смазки.
- Поворачивающийся ролик меняет направление верёвки с меньшим количеством скользящего контакта, чем фиксированная поверхность руководства, что помогает уменьшить абразию, когда ролик остается свободно вращающимся и правильно смазанным.
- Поверхности соприкосновения веревки должны быть гладкими и свободными от шероховатости или нерегулярностей, которые могут повредить линию закрепления от износа.
- ISO 13755 использует отдельные детали сборки для номинальных размеров 150-250 и 300-500, поэтому запросы на замену должны включать номинальный размер и существующий чертеж расположения.
- В действующем стандарте добавлено руководство по соотношению D/d: диаметр контакта ролика и диаметр веревки должны быть пересмотрены вместе, потому что чрезмерное изгибание может уменьшить прочность веревки.
- Фундамент и сварное соединение должны передавать выбранную максимальную нагрузку в структуру корпуса без пластической деформации или трещин;Таким образом, местное укрепление палубы или постамента является частью проверки установки..
- Требуется внешняя антикоррозионная защита и смазка вращающихся деталей;и интервал обслуживания должен соответствовать спецификации проекта.
Атрибуты настройки
- Стандартное издание:ISO 13755:2020 рекомендуется для новых запросов -> текущее опубликованное издание с обновленной формулировкой SWL и руководством по D/d.
- Издание Legacy:ISO 13755:2012 -> использовать только в тех случаях, когда существующий чертеж сосуда, заменяющий элемент или спецификация проекта прямо требуют более раннего издания.
- Тип:Тип А без верхней пылевой оболочки -> отличить от литой стали типа В с оболочкой и конструкции стальной плиты типа С с оболочкой.
- Номинальный размер:Dn 150-500 мм -> выберите вместе с размером веревки, маршрутом линии, размером установки и эталонным SWL.
- Справочная SWL:Два стандартных случая нагрузки под углом тета -> фактическое обозначенное значение согласовывается в соответствии с реальными условиями нагрузки и установки.
- Стандартная материальная база:Прочность литой стали >= 205 Н/мм2; прочность оси >= 350 Н/мм2; латунь/бронза/эквивалентный куст.
- Альтернативный материал:Отливка из нержавеющей стали или специального материала для подтверждения -> требует пересмотра прочности, сварочности, коррозионного поведения, обработки и утверждения основы.
- Обработка поверхности:Sa 2.5 взрыв плюс эпоксидный магазинный праймер может быть использован в качестве справочника проекта -> конечная система покрытия и DFT следуют спецификации краски сосуда.
- Требование к сертификату:Доступно в зависимости от объема заказа -> подтверждение сертификата производителя, сертификата материала, обследования класса, проверки свидетелей и окончательной маркировки перед котировкой.
Как это работает
Mooring line approaches the roller -> Rope bears on the smooth cast steel contact surface -> Roller rotates around the axle and bush -> Line direction changes with reduced sliding abrasion -> Load transfers through the foundation and welded hull structure -> Lubrication and inspection maintain free rotation
Заявления
Устройства боковых роликовых ярмарок. Пьедестальные ярмарки. Станции причалов на палубе кораблей. Изменения направления линии причалов. Проекты по строительству новых зданий. Проекты замены и ремонта.
Сертификации и преимущества
Сертификаты могут быть организованы в соответствии с требованиями проекта, прослеживаемостью материала, объемом инспекции и процедурой одобрения классификационным обществом.Доступность зависит от объема заказа и принятия класса.
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.

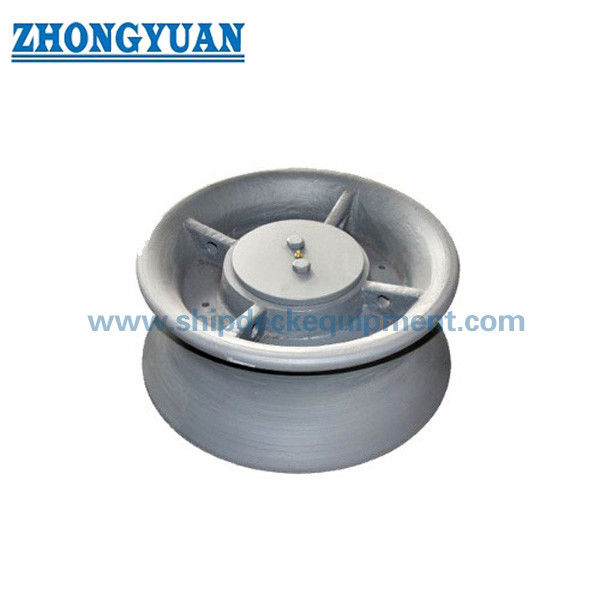

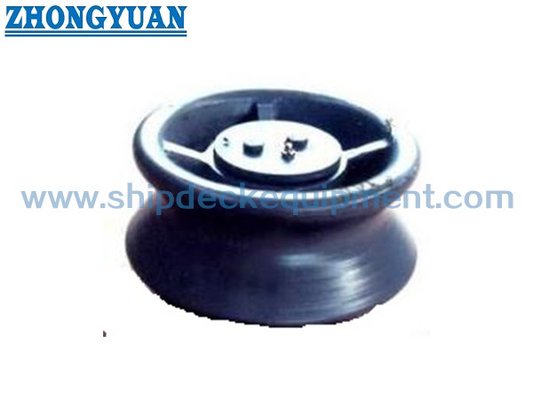

Рисунок и фотографии
Частые вопросы
Q1: Если новый запрос использует ISO 13755:2020 или ISO 13755:2012?
A1: ISO 13755:2020 представляет собой текущее издание и заменяет отозванное издание 2012 года..Укажите требуемое издание в запросе.
Вопрос 2: Как выбрать номинальный размер и SWL?
A2: Выберите Dn вместе с диаметром веревки, соотношением изгиба D/d, направлением провода веревки, тета-загрузкой, планом причала судна, фундаментом и подпольным подкреплением.;фактическая обозначенная СВЛ согласована для фактических условий погрузки и установки и не должна превышать стандартное значение.
Вопрос 3: Какое техническое обслуживание важно для типа А без пылевого покрытия?
A3: Проверьте, свободно ли вращается ролик, поддерживайте смазку оси и ствола, проверяйте открытую верхнюю часть на наличие загрязнения или коррозии и проверяйте поверхность контакта веревки на наличие шероховатости или повреждения.Тип B следует рассматривать, когда проект требует специального верхнего покрытия пыли.
