DN100мм–450мм Тумбовый роликовый швартовный кнехт с кнехтом | Проверенная рабочая нагрузка (254–1766 кН) для швартовки судов
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Технический стандарт: | КБ/Т 436-2000 | Тип ролика: | Тип A со стандартным роликом CB*58-83 |
|---|---|---|---|
| Диаметры ролика: | 100 мм~450 мм | Ролик нет.: | Номер ролика: одиночный ролик |
| Вес ролика: | 9,9 кг~452 кг | Базовая масса: | 63,9–454,4 кг |
| Материалы: | Мягкая C-Mn сталь, нержавеющая сталь, литейная сталь, чугун с шаровидным графитом | Обработка поверхности: | пескоструйная обработка до S2,5 + один слой эпоксидной межоперационной грунтовки, оцинковка, возможн |
| Сертификаты классификации: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS и т. д. | ||
| Выделить: | Клейт Педстал Роллер Фейрлид,CB/T 436 Фэрлид,CB/T 436 Педестальный ролик Fairlead |
||
Характер продукции
ДН100мм 450мм Пьедестальный роликовый фейрлид с застежкой.
Обзор продукции
CB/T 436 Пьедестальный ролик типа A с клинком предназначен для комбинированного наведения веревки и временного закрепления в системах причалов судов.
Повышенная структура пьедестала обеспечивает правильный угол проводки веревки от палубы до фейрлида, уменьшая аномальное изгибание и улучшая распределение нагрузки.
Поворачивающийся литой стальной ролик уменьшает трение и износ веревки, в то время как интегрированный клей позволяет быстро позиционировать и удерживать.
Проектировано с определенными значениями SWL для выбора под реальными нагрузками на причале, обеспечивая надежную передачу нагрузки и безопасность эксплуатации.
Быстрые спецификации
- Диаметр ролика: 100×450 мм → Определяет пропускную способность веревки
- Высота пьедестала (H): ~1000 мм → Обеспечивает правильный угол свинца
- SWL: 2541766 kN → Определяет допустимую нагрузку
- Функция: Направление + Клеринг → Комбинированная работа
- Материал: литой стальной ролик + изготовленный пьедестал → Прочность
- Волокно: высокопрочная сталь → перемещение нагрузки
- Смазка: смазка соска → легкое обслуживание
- Поверхность: Sa2,5 + праймер → защита от коррозии
- Стандарт: CB/T 436-2000 → Соответствие требованиям морского транспорта
Основные технические параметры
| Ролик Диа. |
Применимый диаметр проволочной веревки (макс.) (только для справки) |
Размеры | Вес в кг |
SWL (kN) | ||||||||||||||||
| Волокна Шнур Диа. |
Природа Шнур Диа. |
SWR (GB /T 8918) Прочность 1570 МПа |
а) | D1 | D2 | D3 | D4 | H | H1 | К | К1 | Л | с | t | T1 | Ролик | Пьедестал | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16 ~ 18 | 14 ~ 16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40 ~ 42 | 38 ~ 40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42 ~ 44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| Примечание: Пьедестал h= 1000 мм | ||||||||||||||||||||
Руководство по выбору
Шаг 1 Выберите диаметр ролика на основе размера веревки
Шаг 2 подтвердить тип веревки → веревка из волокна или стали
Шаг 3 ️ подтверждение SWL → должна превышать нагрузку на крепление
Шаг 4 Подтвердить высоту пьедестала → Удалить угол воздействия на палубу
Шаг 5
Шаг 6 Подтверждение сертификации → требования к классу
Структура
Литой стальной ролик. Клейт. Повышенный пьедестал.
Атрибуты настройки
- Высота пьедестала: 500~1500 мм → Правильное проволока
- SWL: 2541766 kN → Грузоподъемность
- Функция: Руководство + удержание → Эффективная работа
- Материал: литая сталь → прочность
- Вал: высокая прочность → перемещение нагрузки
- Смазка: система смазки → плавное вращение
- Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей
Руководство по запросу
Пожалуйста, укажите диаметр веревки, требуемую высоту SWL, высоту пьедестала (если она отличается), положение установки и сертификацию.
Как это работает
Повышенный пьедестал обеспечивает правильный угол верёвки, ролик уменьшает трение, а застежка позволяет временно закрепиться.
Заявления
Привязка на палубе судна. Приложения с высоким углом управления. Компактная компоновка.
Сертификации и преимущества
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; правильная конструкция угла свинца, снижение износа веревки, интегрированная функция.
Рисунок и фотографии

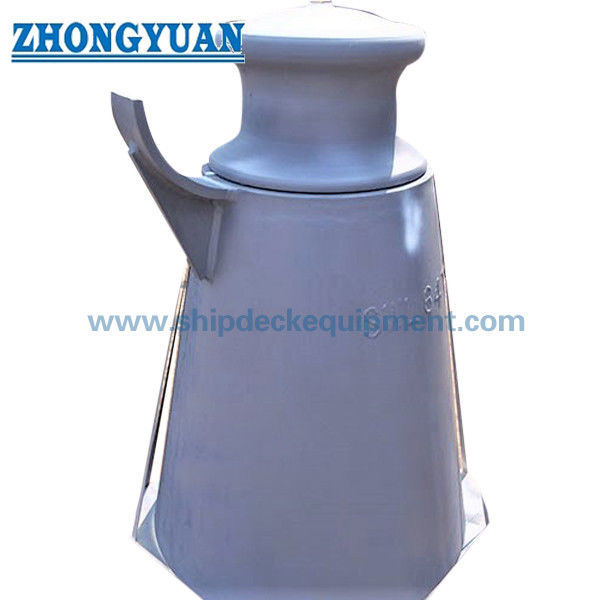

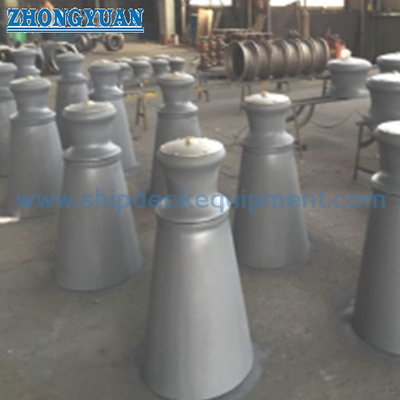

Рисунок ГА. Фото продуктов.
Заказ
MOQ: 1 единица. Доставка: 45-60 дней.
Частые вопросы
Вопрос 1: Почему высота пьедестала важна?
Ответ: Это обеспечивает правильный угол проводки веревки и уменьшает боковую нагрузку.
Q2: Можно ли настроить высоту?
О: Да, высоту пьедестала можно регулировать в соответствии с расположением палубы.
Вопрос 3: Как выбрать SWL?
О: SWL должна превышать ожидаемую нагрузку на причале.
