100–450 мм роликовый швартовный кнехт с кнехтом | Проверенная рабочая нагрузка (254–1766 кН) для швартовки судов
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipment |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Номер модели: | Стандартный и подгонянный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | As per quotation |
| Упаковывая детали: | Поддон или индивидуальный |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | ТТ, аккредитив |
| Поставка способности: | Удовлетворяйте потребности клиентов |
|
Подробная информация |
|||
| Технический стандарт: | КБ/Т 436-2000 | Тип ролика: | Тип A со стандартным роликом CB*58-83 |
|---|---|---|---|
| Диаметры ролика: | 100 мм~450 мм | Ролик нет.: | Номер ролика: одиночный ролик |
| Вес ролика: | 9,9 кг~452 кг | Базовая масса: | 63,9–454,4 кг |
| Материалы: | Мягкая C-Mn сталь, нержавеющая сталь, литейная сталь, чугун с шаровидным графитом | Обработка поверхности: | пескоструйная обработка до S2,5 + один слой эпоксидной межоперационной грунтовки, оцинковка, возможн |
| Сертификаты классификации: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS и т. д. | ||
| Выделить: | Клейт Педстал Роллер Фейрлид,CB/T 436 Фэрлид,CB/T 436 Педестальный ролик Fairlead |
||
Характер продукции
100–450 мм Роликовый швартовный кнехт с турелью | Подтвержденная рабочая нагрузка (254–1766 кН) для швартовки судов
Обзор продукта
Роликовый швартовный кнехт с турелью типа CB/T 436, модель А, предназначен для комбинированного направления и временного закрепления веревки в системах швартовки судов.
Приподнятая конструкция турели обеспечивает правильный угол направления веревки от палубы к кнехту, уменьшая аномальные изгибы и улучшая распределение нагрузки.
Вращающийся ролик из литой стали снижает трение и износ веревки, а встроенный кнехт обеспечивает быстрое позиционирование и удержание.
Разработан с определенными значениями рабочей нагрузки для выбора в условиях реальных швартовных нагрузок, обеспечивая надежную передачу нагрузки и эксплуатационную безопасность.
Краткие характеристики
- Диаметр ролика: 100–450 мм → Определяет грузоподъемность веревки
- Высота турели (H): ~1000 мм → Обеспечивает правильный угол направления
- Рабочая нагрузка: 254–1766 кН → Определяет допустимую нагрузку
- Функция: Направление + Кнехт → Комбинированная работа
- Материал: Ролик из литой стали + сварная турель → Прочность
- Вал: Высокопрочная сталь → Передача нагрузки
- Смазка: Тавотница → Простое обслуживание
- Поверхность: Sa2.5 + грунтовка → Защита от коррозии
- Стандарт: CB/T 436-2000 → Соответствие морским требованиям
Основные технические параметры
| Ролик Диам. |
Применимый диаметр стального троса (макс.) (Только для справки) |
Размеры | Вес кг |
Рабочая нагрузка (кН) | ||||||||||||||||
| Волокно Веревка Диам. |
Природа Веревка Диам. |
Стальной трос (GB /T 8918) Прочность 1570 МПа |
a | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | s | t | T1 | Ролик | Турель | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16~18 | 14~16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40~42 | 38~40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| Примечание: Высота турели = 1000 мм | ||||||||||||||||||||
Руководство по выбору
Шаг 1 – Выберите диаметр ролика → На основе размера веревки
Шаг 2 – Подтвердите тип веревки → Волокно или стальной трос
Шаг 3 – Подтвердите рабочую нагрузку → Должна превышать швартовную нагрузку
Шаг 4 – Подтвердите высоту турели → Соответствие углу направления от палубы
Шаг 5 – Подтвердите функцию → С кнехтом или только направляющая
Шаг 6 – Подтвердите сертификацию → Требование класса
Конструкция
Ролик из литой стали | Кнехт | Приподнятая турель | Вал | Система смазки
Пользовательские атрибуты
- Высота турели: 500~1500 мм → Правильное направление веревки
- Рабочая нагрузка: 254–1766 кН → Грузоподъемность
- Функция: Направление + удержание → Эффективная работа
- Материал: Литая сталь → Прочность
- Вал: Высокопрочный → Передача нагрузки
- Смазка: Система смазки → Плавное вращение
- Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат заводских испытаний
Руководство по запросу
Пожалуйста, укажите диаметр веревки, требуемую рабочую нагрузку, высоту турели (если отличается), место установки и сертификацию.
Как это работает
Приподнятая турель обеспечивает правильный угол веревки, ролик снижает трение, а кнехт позволяет временно закрепить веревку.
Применение
Швартовка на палубе судна | Применение с большим углом направления | Компактная компоновка
Сертификаты и преимущества
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; правильный дизайн угла направления, снижение износа веревки, интегрированная функция.
Чертежи и фотографии

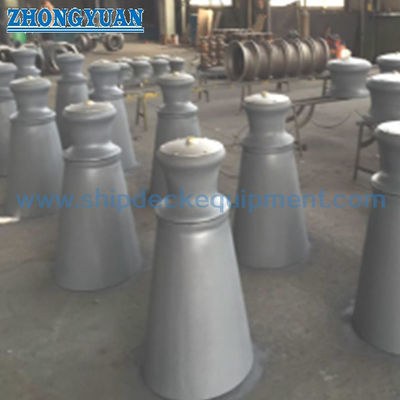

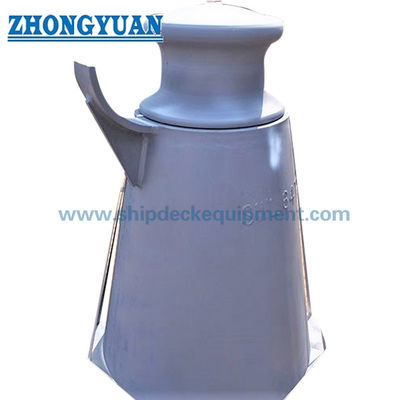

Общий чертеж | Фотографии продукта
Заказ
Минимальный объем заказа: 1 единица | Срок поставки: 45–60 дней | Возможна индивидуальная высота
Часто задаваемые вопросы
В1: Почему важна высота турели?
О: Она обеспечивает правильный угол направления веревки и снижает боковую нагрузку.
В2: Можно ли настроить высоту?
О: Да, высоту турели можно регулировать в соответствии с планировкой палубы.
В3: Как выбрать рабочую нагрузку?
О: Рабочая нагрузка должна превышать ожидаемую швартовную нагрузку.
