Обзор продукции

JIS F 2020-1979 мелкоразмерный стальной ролик на палубе - это компактный ролик, используемый для привязки судов, обработки грузов и руководства верёвками для обработки лодок.Продукты этой формы также обычно называют универсальными фейрлидами на 2-х или 3-х роликахВ стандарте определены три устройства: тип А использует два вертикальных ролика и один горизонтальный ролик; тип B1 использует один вертикальный ролик и один горизонтальный ролик;Тип B2 - это зеркальное расположение типа B1.

Оригинальная конфигурация JIS использует ролики диаметром приблизительно 76,3 мм.Версии 135 и 168 мм в поставляемых сериях продуктов следует рассматривать как конкретные для проекта увеличенные конфигурации, а не стандартные размеры JIS F 2020Для замены или новостройки покупатель должен подтвердить требуемую схему типа A/B1/B2, маршрут веревки, геометрию установки, утвержденный чертеж,материала и проектной нагрузки до производства.

Быстрые спецификации

• Тип продукта: 2-рулочный / 3-рулочный палуба конец fairlead → компактная укладка верёвки-направления для покрытия и боковой верёвки ведущих позиций.

• Стандарт: JIS F 2020-1979 → официальное название стандарта - Steel Plate Deck End Rollers (Small Size).

• Тип А: 3 ролика, 2 вертикальные + 1 горизонтальные → стандартная трехроликовая конфигурация.

• Тип B1 / B2: 2 ролика, 1 вертикальный + 1 горизонтальный → Тип B2 отражает вертикальное расположение ролика и когтей B1.

• Стандартный диаметр ролика: приблизительно 76,3 мм → оригинальная конфигурация JIS; более крупные версии 101 / 135 / 168 мм требуют подтверждения чертежа проекта.

• Расчетная эталонная масса: тип А 20,6 кг; тип B1 / B2 17,7 кг → стандартные эталонные значения для исходной конфигурации.

• Стандартная материальная основа: стальная основная конструкция SS41, SGP или STPG38 роликовая трубка, бронзовая BC6 или YBsC2 латунный литейный куст → современные эквиваленты требуют одобрения проекта.

• Основы проверки: визуальное состояние, соответствие размерам и плавная работа ролика → ключевые проверки перед отправкой.

Основные технические параметры

Ссылка на стандартную конфигурацию JIS F 2020-1979:

Указанные для данной серии продуктов данные о расширенных размерах, соответствующие конкретным проектам:

Руководство по выбору и расследованию

Шаг первый:Подтвердить тип А, тип B1 или тип B2 на чертеже сосуда.

Шаг 2:Подтвердить информацию о веревке, включая тип веревки, диаметр веревки, нормальное направление провода и маршрут к краю палубы.

Шаг третий:Оригинальное устройство JIS использует примерно 76,3 мм роликов; 101 / 135 / 168 мм увеличенные версии требуют утвержденного чертежа проекта.

Шаг 4:Подтвердить положение установки, доступное пространство, устройство фундамента / сварки, местное укрепление палубы и доступ для проверки ролика и смазки.

Шаг 5:Подтвердить качество материалов или утвержденные современные эквиваленты, систему подготовки поверхности и покрытия, количество, требования к сертификату / инспекции, место назначения и требуемое время доставки.

Шаг 6:Для замены, предоставьте существующую фотографию и размерный чертеж, чтобы тип, расположение ручки и интерфейс монтажа могли быть проверены перед изготовлением.

Структура

Корпус из стальной плиты. Горизонтальный ролик. Вертикальные ролики. Роликовые валы. Бронзовые / латунные кусты.

Проектирование / Инженерия / Качественные преимущества

• Типовое направление веревки → Тип А обеспечивает два вертикальных контакта и один горизонтальный ролик; тип B1 / B2 обеспечивает односторонний вертикальный ролик со зеркальным расположением слева / справа.

• вращающиеся поверхности контакта веревки → ролики меняют направление провода веревки, уменьшая при этом скользящий контакт с фиксированными стальными краями палубы.

• Поддерживаемое устройство с штифтом и кустом → стандарт включает в себя заменяемые валы ролика, кусты и жировые фитинги, поддерживающие проверку и смазку в эксплуатации.

• Расписание материалов определяется по компонентам → корпус, ролики, валы и кусты используют разные группы материалов, а не одно общее обозначение материала.

• Стандартный осмотр фокусируется на качестве, относящемся к обслуживанию → отделка должна быть свободна от вредных дефектов, размеры должны соответствовать, а ролики должны работать плавно.

• Заменяющая инженерия должна проверить подтяжку и интерфейс → Типы B1 и B2 представляют собой зеркальные устройства, поэтому существующую планировку сосуда следует проверить перед изготовлением.

Атрибуты настройки

• Стандарт: JIS F 2020-1979 → эталонный стандарт для мелкоразмерных конечных роликов на палубе стальных плит.

• Тип: A / B1 / B2 → Тип A - это 3-катушки; Тип B1 / B2 - это 2-катушки.

• Стандартный диаметр ролика: приблизительно 76,3 мм → оригинальная конфигурация JIS.

• Увеличенные размеры для конкретного проекта: 101 / 135 / 168 мм → не стандартные размеры JIS; требуется утвержденный чертеж.

• Стандартная материальная база: SS41/SGP или STPG38/BC6 или YBsC2 → устаревшие классы JIS и график материалов для конкретных компонентов.

• Буш и смазка: бронзовый или латунный куст с смазкой → поддерживает вращение и обслуживание ролика.

• SWL / проектная нагрузка: Подтвердить → не следует определять SWL продукта по поставленной таблице диаметра ролика.

• Защита поверхности: в зависимости от спецификации проекта → взрыв, морское покрытие, отделка из нержавеющей стали или другие системы являются вариантами поставки для конкретного проекта.

• Требования к сертификату: в зависимости от объема заказа → документация производителя или участие класса зависит от требований проекта и процедуры одобрения.

Как это работает

Rope Approaches the Deck-End Fairlead → Rope Contacts the Required Horizontal / Vertical Roller → Roller Rotates to Reduce Sliding Contact → Rope Lead Direction Changes → Resulting Forces Transfer Through the Fairlead Body to the Supporting Ship Structure

Заявления

Руководство верёвками при причале судов. Рабочие катера. Буксирные суда. Суда для обслуживания гаваней. Позиции руководящих верёвков на палубе. Руководство верёвками для перевозки грузов. Устройства для перевозки судов. Заменные проекты.

Сертификации и преимущества

Сфера инспекции и сертификации должна быть подтверждена до предложения.Инспекция работы ролика и участие в классификации общества могут быть организованы в соответствии с требованиями проекта и объемом заказа..

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.

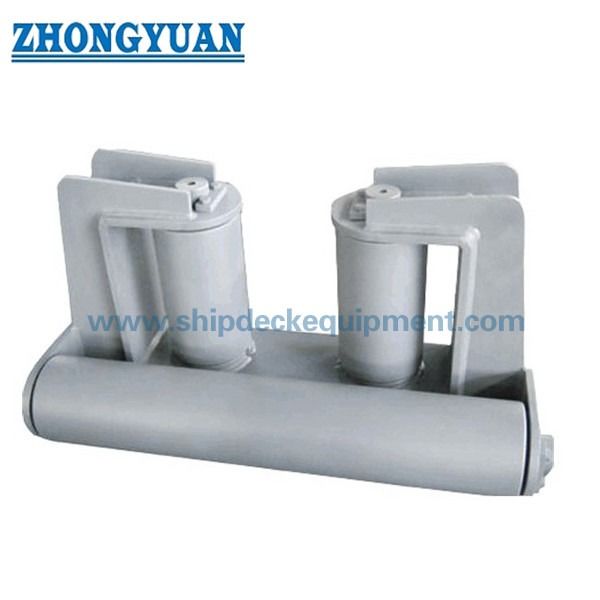

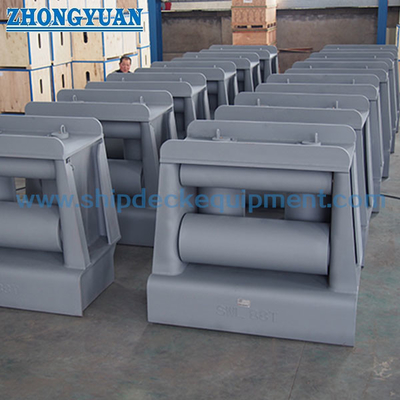

Рисунок и фотографии

Частые вопросы

Вопрос 1: В чем разница между JIS F 2020 типа А, типа B1 и типа B2?

А1: тип А - это устройство с тремя роликами с двумя вертикальными роликами и одним горизонтальным роликами. тип В1 использует один вертикальный и один горизонтальный ролик,в то время как тип B2 отражает вертикальный ролик B1 и расположение когтейПравильный тип следует брать из схемы судна или чертежа замены.

Вопрос 2: Являются ли размеры 101, 135 и 168 мм стандартными размерами JIS F 2020?

Оригинальная конфигурация JIS F 2020-1979 использует ролики диаметром примерно 76,3 мм.Версии 135 и 168 мм в этой серии продуктов представляют собой увеличенные конфигурации, соответствующие конкретному проекту, и должны производиться только по утвержденному чертежу..

Вопрос 3: Что следует подтвердить перед заказом замены или увеличения фейрлида?

A3: Подтвердить тип A/B1/B2, расположение ролика, путь и диаметр веревки, фактические габариты установки, сторону установки, материал, покрытие, проектную базу нагрузки.требование сертификата и существующий рисунок или фотография суднаДля замены типа B подтвердите, требуется ли B1 или зеркальное устройство B2.
