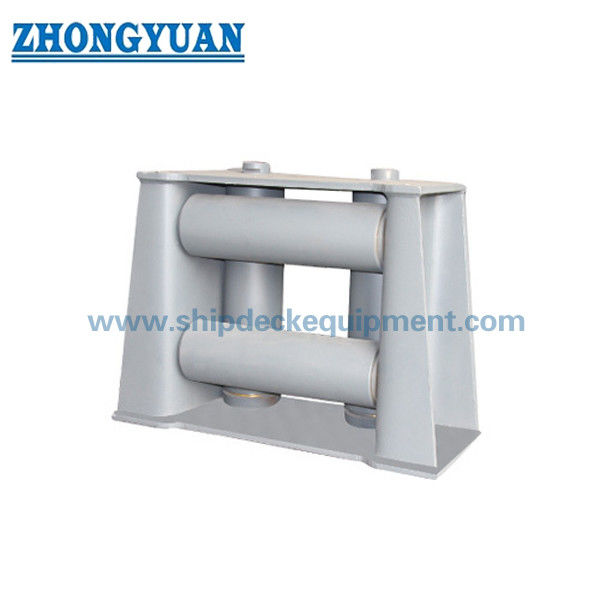

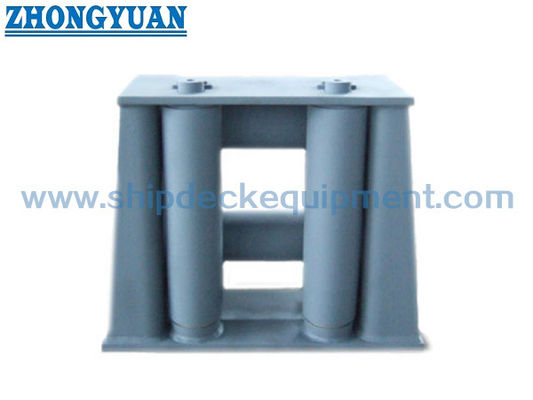

100-320мм Четырехколесный универсальный фейрлид. CB/T 3062 Тип B Многонаправленный фейрлид для корабельной палубы.
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Тип модели: | Тип б | Материалы: | C-Mn сталь, мягкая сталь, нержавеющая сталь |
|---|---|---|---|
| Стандартный: | КБ/Т*3062-2011 | Ролик нет.: | 4 ролика |
| Диаметр стального кабеля: | 14~44 мм | Диаметр нейлоновой веревки: | 36~100 мм |
| масса: | 112 кг~2441 кг | Обработка поверхности: | пескоструйка до S2,5 + один слой эпоксидной фабрики праймера, оцинкованный, полированный, доступная |
| Сертификаты классификации: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| Выделить: | CB/T 3062-2011 4 fairleads ролика,Стальное CB/T 3062-2011 4 fairleads ролика,Палуба CCS причаливая оборудование |
||
Характер продукции
100-320мм Четырехколесный универсальный фейрлид. CB/T 3062 Тип B Многонаправленный фейрлид для корабельной палубы.
Обзор продукции
CB/T 3062 универсальный фэрлид типа B с четырьмя роликами предназначен для многонаправленного руководства верёвкой на палубе судна.
Структура состоит из двух вертикальных и двух горизонтальных роликов, позволяющих направлять веревку из четырех направлений с улучшенным распределением нагрузки.
Он подходит для сложных условий стоянки, когда направление верёвки варьируется, обеспечивая снижение износа верёвки и стабильную работу.
Инженерное прозрение (Почему этот дизайн)
В условиях многонаправленного закрепления нагрузка на веревку распределяется неравномерно.
Конфигурация с четырьмя роликами распределяет нагрузку по нескольким точкам контакта, уменьшая локальное напряжение и повышая безопасность.
Эта конструкция также уменьшает изгиб и абразию веревки, увеличивая срок службы.
Быстрые спецификации
Конфигурация ролика: 4 ролика (2 вертикальных + 2 горизонтальных) → Многонаправленное руководство
Диаметр ролика диапазон: 100-320 мм → совместимость веревки
SWL диапазон: 54-533 кН → ориентировочная нагрузка
Тип веревки: стальной провод / нейлон / синтетический → Широкое применение
Материал: литая сталь / C-Mn сталь → Структурная прочность
Поверхностная обработка: Sa2.5 + эпоксидное покрытие → коррозионная стойкость
Стандарт: CB/T 3062-2011 → Соответствие отрасли
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей
Основные технические параметры (SWL и размер)
| Номинальный Размер |
Стальные провода Связь Диа. |
Нилоновая веревка | SWL (KN) |
В. | В1 | В2 | D | H | H1 | Л | L1 | L2 | L3 | t | Вес (в кг) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
Инженерная валидация и испытания
Анализ конечных элементов (FEA) проводится для проверки прочности конструкции и распределения нагрузки.
Испытания нагрузки были проведены на аналогичных продуктах для проверки производительности SWL.
Проектирование и изготовление соответствуют требованиям классификационного общества.
Структура
Верхний ролик. Нижний горизонтальный ролик. Вертикальный ролик. Ключевой вал. Бушевое подшипник. Структура рамы.
Сравнение типа Fairlead
3 Ролик Fairlead → Стандартное направленное направление при умеренной нагрузке
4 Roller Fairlead → Многонаправленное направление с лучшим распределением нагрузки и уменьшением напряжения веревки
Открытый тип Fairlead → Гибкий вход в веревку, подходящий для переменных углов веревки
Закрытый тип Fairlead → Контролируемый путь веревки, предотвращает выход веревки под нагрузкой
Совет по выбору:
Для сложных условий стоянки или многонаправленных канатов рекомендуется использовать 4-катушный фэрлид.
Вы не уверены, какой тип фейрлида подходит для вашего судна?
Свяжитесь с нами мы порекомендуем правильную конфигурацию на основе размера веревки, нагрузки и условий работы.
Структурная оптимизация
Оптимизированная система смазки обеспечивает плавное вращение и долгосрочную работу.
Дизайн подшипников улучшает износостойкость и эффективность передачи нагрузки.
Опорный вал предназначен как основной грузоподъемный компонент.
Материал и варианты поверхности
Ролики могут быть изготовлены из полной нержавеющей стали или нержавеющей стали для защиты от коррозии.
Для уменьшения износа веревки в ролики может быть добавлен защитный слой из синтетического материала.
Гладкая поверхность земли защищает веревку и улучшает срок службы.
Руководство по выбору
Шаг 1 Выберите размер ролика → На основе диаметра веревки
Шаг 2 подтвердить тип веревки → стальная проволока / синтетическая
Шаг 3 ️ подтверждение направления верёвки → требование многонаправления
Шаг 4 ️ подтверждение требования к нагрузке → ссылка на SWL
Шаг 5 ️ Подтверждение места установки → Положение на палубе
Вам нужна помощь в выборе правильного размера или груза?
Атрибуты настройки
Структура с четырьмя роликами → Многонаправленное управление
Проверенная FEA конструкция → Надежная прочность
Проверенный SWL → Доказанная производительность
Подшипник куста → гладкое вращение
Опции, устойчивые к коррозии → Продленный срок службы
Руководство по запросу
Укажите диаметр веревки, тип веревки, требуемую нагрузку, положение установки и требования к сертификации.
Если вы не уверены, какая модель подходит для вашего судна, свяжитесь с нами для поддержки в выборе.
Как это работает
Верёвка проходит через несколько роликов, распределяя нагрузку и направление направления при снижении трения и износа.
Заявления
Привязка корабля. Операции буксировки. Суда поддержки на море.
Сертификации и преимущества
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей
Рисунок и фотографии
Доступны чертежи общих условий и фотографии продукции
Заказ
МОК: 1 единица. Доставка: 3060 дней.
Частые вопросы
Вопрос 1: Зачем использовать четырехроллерный фейрлид?
A: Для многонаправленного распределения нагрузки и снижения износа веревки.
Вопрос 2: Как проверяется прочность?
Ответ: Анализ FEA и испытания нагрузки.
Q3: Можно ли настроить ролики?
Ответ: Да, доступны опции защиты из нержавеющей стали или синтетической.
