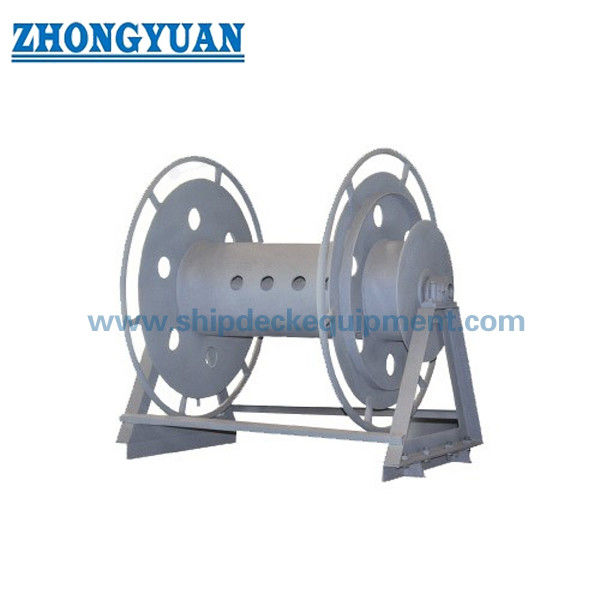

27,6–44 мм ручной кабельный барабан CB*875-78 для хранения судового заземляющего кабеля
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipment |
| Сертификация: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Номер модели: | Стандартный и подгонянный |
| Документ: | Marine Rope Reel Manual Dri...92.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | As per quotation |
| Упаковывая детали: | Поддон или индивидуальный |
| Время доставки: | Согласно предложению |
| Условия оплаты: | ТТ, аккредитив |
| Поставка способности: | Удовлетворяйте потребности клиентов |
|
Подробная информация |
|||
| Тип модели: | A28, B16, B22, C36, C44 | Диаметр кабеля: | 27.6~44 мм |
|---|---|---|---|
| Продолжительность стальной проволоки: | 150 ~ 230 м | Количество болтов: | 6 ~ 14 |
| Материал: | 304, 316L нержавеющая сталь, полированная нержавеющая сталь, мягкая сталь | ||
| Выделить: | Легкая кабельная катушка |
||
Характер продукции
27,6–44 мм Ручная кабельная катушка для заземляющего кабеля CB*875-78
Обзор продукта
Ручная кабельная катушка для заземляющего кабеля CB*875-78 предназначена для безопасного хранения и обращения с судовыми заземляющими кабелями.
Обеспечивает надежное заземление между судном и берегом, повышая электробезопасность во время эксплуатации.
Обеспечивает организованное хранение кабеля, защищает кабели от повреждений и позволяет контролируемо вручную наматывать и разматывать кабель.
Краткие характеристики
- Диаметр кабеля: 12,7–44 мм → Определяет совместимость с кабелем
- Длина хранения: 100–230 м → Определяет емкость хранения
- Эксплуатация: Рукоятка / штурвал → Простое управление
- Типы моделей: A28, B16, B22, C36, C44 → Конструктивные варианты
- Материал: Нержавеющая сталь / Мягкая сталь → Конструктивная прочность
- Вал: Смазанный вал → Плавное вращение
- Поверхность: Sa2.5 + эпоксидное покрытие → Защита от коррозии
- Стандарт: CB*875-78 → Стандарт морской промышленности
Основные технические параметры
| Тип | Наименование | Модель | Применимый кабель | Примечание | |
| Диаметр кабеля (мм) |
Макс. длина кабеля (L) м | ||||
| A |
Катушка с электрическим Токовый контур |
A28 | 27,6 | 150 |
Кабель CHF R 3x25 50A ниже |
| B | Катушка с рукояткой | B16 | 12,7 | 125 | |
| 16 | 100 | ||||
| B22 | 20,3 | 200 | |||
| 22,6 | 180 | ||||
| C | Катушка со штурвалом | C36 | 28 | 220 | |
| 36 | 180 | ||||
| C44 | 38 | 230 | |||
| 44 | 200 | ||||
Руководство по выбору
Шаг 1 – Выберите диаметр кабеля → На основе размера заземляющего кабеля
Шаг 2 – Подтвердите длину хранения → На основе требуемой длины кабеля
Шаг 3 – Выберите тип эксплуатации → Рукоятка или штурвал
Шаг 4 – Подтвердите материал → Нержавеющая сталь или мягкая сталь
Шаг 5 – Подтвердите место установки → Палуба или складское помещение
Конструкция
Барабан | Вал | Боковая пластина | Рукоятка / Штурвал | Основание
Пользовательские атрибуты
- Ручное управление → Не требуется питание
- Смазанный вал → Плавное вращение
- Компактная конструкция → Простая установка
- Гладкая поверхность → Защищает изоляцию кабеля
- Коррозионностойкое покрытие → Морская долговечность
Руководство по запросу
Пожалуйста, укажите диаметр кабеля, требуемую длину хранения, тип эксплуатации, требуемый материал и условия установки.
Как это работает
Оператор вручную вращает рукоятку или штурвал для намотки или размотки заземляющего кабеля на барабан.
Применение
Система заземления судна | Хранение соединительного кабеля | Оборудование для обеспечения электробезопасности на море
Сертификаты и преимущества
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний производителя
Изготовлено в соответствии со стандартом CB*875-78; надежная конструкция, простота эксплуатации и эффективная защита кабеля.
Чертежи и фотографии
Доступны общие монтажные чертежи и фотографии продукта
Заказ
Минимальный объем заказа: 1 шт. | Срок поставки: 30–60 дней | Возможна индивидуальная настройка
Часто задаваемые вопросы
В1: Для чего используется катушка для соединительного кабеля?
О: Она используется для безопасного хранения судовых заземляющих кабелей.
В2: Как выбрать тип эксплуатации?
О: Рукоятка для легких нагрузок, штурвал для более тяжелых кабелей.
В3: Можно ли настроить под заказ?
О: Да, размер, материал и емкость могут быть настроены.
