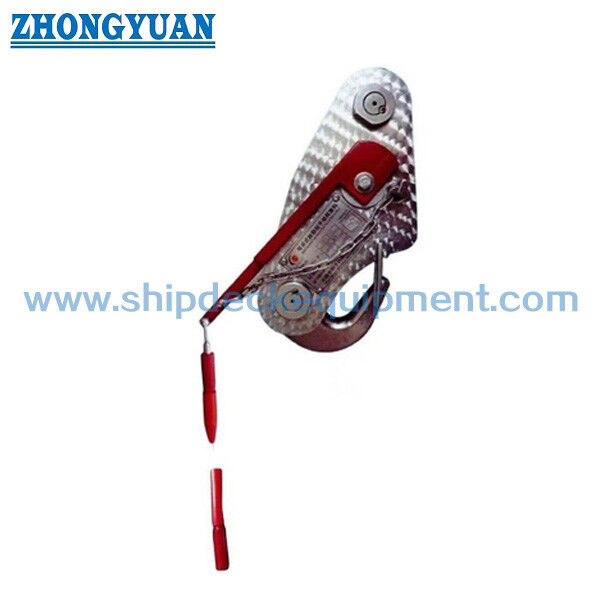

Крюк для спуска спасательной шлюпки – типы сброса и сброса/подъема

Обзор продукта

Крюк для спуска спасательной шлюпки соединяет спасательную шлюпку с одним тросом ее спускового устройства и обеспечивает утвержденную функцию сброса, когда шлюпка достигает воды. Документированный ассортимент включает одноточечный крюк для сброса при нормальном спуске на воду и одноточечный крюк для сброса/подъема с гидростатической блокировкой для защищенного сброса под нагрузкой. Тип крюка, безопасная рабочая нагрузка, геометрия подъемного кольца, седло крюка и интерфейс спускного устройства должны рассматриваться как единая утвержденная система подъема спасательной шлюпки.

Доступные утверждения для спасательных шлюпок документируют крюк для сброса грузоподъемностью 3,0 т и крюк для сброса/подъема грузоподъемностью 3,5 т для жестких быстроходных спасательных шлюпок. Отдельное утверждение для жестких спасательных шлюпок также документирует крюк для сброса грузоподъемностью 3,0 т как утвержденную одноточечную подъемную систему. Эти значения зависят от конфигурации и не должны обобщаться для каждой спасательной шлюпки.

Краткие характеристики

• Тип продукта: Одноточечный крюк для спуска спасательной шлюпки / спусковое устройство.
• Документированные типы сброса: Сброс при спуске и защищенный сброс/подъем.
• Примеры документированной безопасной рабочей нагрузки: Крюк для сброса 3,0 т; крюк для сброса/подъема 3,5 т.
• Гидростатическая блокировка: Документирована с конфигурацией крюка для сброса/подъема 3,5 т.
• Применение: Жесткие спасательные шлюпки и быстроходные спасательные шлюпки, использующие утвержденную однотросовую подъемную систему.
• Основа выбора: Нагрузка спускового устройства шлюпки, безопасная рабочая нагрузка крюка, геометрия подъемного кольца, тип сброса, седло крюка и область утверждения.

Основные технические параметры

Структура и логика сброса

Крюк сброса образует интерфейс, несущий нагрузку, между спасательной шлюпкой и тросом спускового устройства. Система сброса предназначена для сброса, когда спасательная шлюпка находится на воде, и крюк больше не несет нагрузку при спуске. Система сброса/подъема добавляет защищенную возможность сброса под нагрузкой и использует гидростатическую блокировку в документированной конфигурации для защиты функции сброса под нагрузкой.

Полная система сброса – это больше, чем корпус крюка. Седло крюка, подъемное кольцо или блок троса, рукоятка/рычаг сброса, гидростатический блок (если установлен), крепежные детали и индикатор сброса должны соответствовать утвержденному чертежу шлюпки и инструкциям по системе сброса.

Совместимость и выбор

Крюк с той же номинальной безопасной рабочей нагрузкой не является автоматически взаимозаменяемым. Необходимо проверить горловину крюка и геометрию блокировки, интерфейс подъемного кольца, прочность седла крюка, ход сброса, систему гидростатической блокировки, условие сброса и утвержденную установку спасательной шлюпки. Для проектов замены существующий серийный номер шлюпки, чертеж крюка, конфигурацию крюка/троса спускового устройства и текущий сертификат должны быть предоставлены до подтверждения совместимости.

Инспекция и сертификация

Резолюция ИМО MSC.402(96) требует, чтобы спусковые устройства на спасательных шлюпках и быстроходных спасательных шлюпках были включены в режим технического обслуживания, тщательного осмотра и операционных испытаний. Ежегодный осмотр включает устройства активации сброса, чрезмерный свободный ход, гидростатическую блокировку (если установлена), управляющие/сбросовые тросы и крепление крюка. Функции сброса под нагрузкой и при спуске проверяются в различных условиях, после чего подтверждается полное сброс устройства.

Текущие доказательства для конкретного продукта получены из пакетов утверждения спасательных шлюпок и подтверждают установленные конфигурации крюков. Это не означает, что сами крюки имеют действующее независимое утверждение в 2026 году.

Руководство по выбору и запросу

1. Укажите тип спасательной шлюпки, серийный номер, полностью загруженную нагрузку спускового устройства и существующую модель/чертеж крюка.

2. Подтвердите, требуется ли утвержденная система только сброса при спуске или сброса/подъема с гидростатической блокировкой.

3. Предоставьте размеры подъемного кольца / блока троса, чертеж седла крюка и интерфейс спускового устройства.

4. Подтвердите, требуется ли полный комплект спускового устройства, сменный крюк или запасные части.

5. Подтвердите текущие требования к классу, флагу и утверждению MED для сменного или нового крюка.

Применение

Жесткие спасательные шлюпки | Быстроходные спасательные шлюпки | Однотросовые спусковые устройства спасательных шлюпок | Новые системы спасательного оборудования | Проекты замены спусковых крюков

Чертеж и фотографии

Часто задаваемые вопросы

В1. Какова разница между крюком для сброса и крюком для сброса/подъема? Крюк для сброса предназначен для сброса после того, как шлюпка оказалась на воде и нагрузка снята. Крюк для сброса/подъема также обеспечивает защищенную функцию сброса под нагрузкой и может использовать гидростатическую блокировку.

В2. Можно ли заменить крюк грузоподъемностью 3,0 т на крюк грузоподъемностью 3,5 т без модификации? Не автоматически. Одна только безопасная рабочая нагрузка не подтверждает совместимость; необходимо проверить геометрию крюка, седло, рычаг сброса, интерфейс подъема и утверждение.

В3. Подтверждает ли сертификат спасательной шлюпки, что крюк имеет действующее самостоятельное утверждение? Нет. Утверждение шлюпки подтверждает установленную конфигурацию; если требуется заявление о самостоятельном утверждении, необходимо отдельно проверить действующий независимый сертификат крюка.
