Электрическая лестничная лебедка для размещения.

Электрическая лестничная лебедка для размещения.

Обзор продукции

Электрическая лестничная лестница 10 ‰ 20 кН является частью судового палубного оборудования, используемого для опускания, подъема и закрепления лестницы для посадки.Он устроен с электрическим приводом, трансмиссия коробки передач, барабан, система проволочных канатов, тормозное устройство/удерживающее устройство, ручное резервное приводное устройство и местное устройство управления.поддерживающая нагрузка, пропускная способность проволоки, положение установки, питание, устройство управления и чертеж устройства посадки судна.

Название поставляемой продукции использует формулу "пилотская лестничная лебедка", но стандартная проверка показывает, что ISO 7364:2016 относится к лестничным лестничным лебедкам,в то время как катушки лестничных лестниц покрываются отдельно ISO 24136:2021Поэтому эта страница позиционирует продукт как ISO 7364 электрическая лестничная лебедка для размещения.Требования ИМО к переводу пилотов, и утвержденный планом перехода пилота судна должен быть подтвержден до окончательной котировки.

Быстрые спецификации

• Вид продукции: электрическая лестничная лебедка → палубные машины для регулируемого опускания, подъема, удержания и складирования лестниц.
• Стандартная база: ISO 7364:2016 → официальная область применения ISO - лестничные лебедки для размещения; катушки лестничных лестниц для пилотов должны проверяться в соответствии с ISO 24136:2021.
• Номинальная нагрузка барабана: 10 / 16 / 20 кН → выбор должен основываться на весе лестницы, протяжении веревки, нагрузке барабана и утвержденном расположении судна.
• Поддерживающая нагрузка: 30 / 48 / 60 кН → используется в качестве предоставленных данных отбора и не должна переписываться как SWL подъема для персонала.
• Скорость подъема: 8,09 ≈ 20,7 м/мин согласно данным поставленной модели → конечная скорость должна соответствовать требованиям по посадке и безопасному управлению.
• Проводная веревка: 6×37-13.0-170-1 согласно поставке → следует подтвердить точный стандарт веревки, степень прочности, оцинкованность и объем сертификата.
• Пропускная способность провода: 37 / 50 / 95 м → важно для перемещения лестницы, управления барабанным слоем и доступной высоты на стороне судна.
• Движение и резервная система: электродвигатель с ручным управлением → ручное управление используется для аварийного или отказоустойчивого восстановления в соответствии с проектом.
• Производственное испытание: испытание без нагрузки, испытание нагрузки барабана и статическое испытание могут быть организованы в соответствии с объемом заказа и требованиями к проверке.
• Обработка поверхности: Sa 2.5 взрыв + эпоксидное покрытие в качестве отсчета → конечная система покрытия соответствует спецификации сосуда или требованиям клиента.

Основные технические параметры

Руководство по выбору и расследованию

Шаг первый:Подтвердить, требуется ли в проекте винт для установки лестницы по стандарту ISO 7364 или катушка для установки пилотной лестницы..

Шаг 2:Подтвердить номинальную модель: 10 кН, 16 кН или 20 кН в зависимости от веса лестницы для размещения, протяженности веревки, высоты проезда, положения кладки и утвержденного устройства посадки.

Шаг третий:Подтвердить расположение одного барабана или двойного барабана, пропускную способность проволоки, требования к слою обмоток, ориентацию барабана и расположение левой / правой стороны, если применимо.

Шаг 4:Подтвердить управление и управление: спецификация электродвигателя, источник питания, локальная станция управления, аварийная остановка, ручной резервный доступ и любое требование дистанционного управления.

Шаг 5:Подтвердить безопасность и область проверки: тормозное устройство / устройство сдерживания, статическое испытание сдерживания, испытание без нагрузки, испытание нагрузки барабана, сертификат материала, свидетель класса и критерии принятия.

Шаг 6:Укажите чертеж лестницы, чертеж основания лебедки, расположение палубы, доступное место для установки, количество, требования к сертификату, место назначения и требуемое время доставки.

Структура

Electric motor | Gearbox transmission system | Single or double drum | Wire rope and rope termination | Brake / holding device | Manual backup drive | Local control station | Deck foundation and base frame | Protective cover or guard if specified

Преимущества посадки, вождения и безопасности

• Электрический привод обеспечивает управляемое вращение барабана для опускания и восстановления размещения лестницы, в то время как отношение коробки передач выбирается в соответствии с нагрузкой барабана и рабочей скоростью.
• Ручной резервный привод позволяет восстанавливать работу, когда электрическая энергия не доступна, но его доступ, рабочий пропускной способности и расположение ручки должны быть подтверждены чертеж расположения судна.
• Перед производством следует подтвердить его пропускную способность, статическую нагрузку, способ освобождения и область проверки.
• Избыточное слоирование веревки или неправильное проводение веревки могут вызвать неравномерное обмоткание, повреждение веревки или снижение эксплуатационной надежности.
• Для лестничных винтов ISO 7364 оборудование предназначено для обработки и удержания лестницы.
• При использовании в режиме передачи пилота положение спирали лебедки не должно препятствовать безопасному доступу,и фактическое распоряжение должно соответствовать утвержденному распоряжению о переводе пилотов и применимым требованиям флага / класса.
• Испытание без нагрузки, испытание нагрузки на барабан, статическое испытание и проверка класса могут быть организованы в соответствии с объемом заказа, но значения испытаний и критерии принятия должны быть согласованы до предложения.

Атрибуты настройки

• Стандарт: ISO 7364:2016 → применяется к лодкам с лестничными лебедками; подтвердите ISO 24136, если проект касается катушек лестничных лестничных лестниц.
• Номинальная модель: 10 / 16 / 20 кН → выбирается по нагрузке барабана, грузоподъемности, расположению лестницы и пропускной способности проволоки.
• Тип барабана: один барабан или двойной барабан → тип лестницы и устройство посадки на судно.
• Скорость подъема: 8,09 ≈ 20,7 м/мин из предоставленных данных → подтвердить требуемую скорость работы и метод управления до заказа.
• Проводная веревка: 6×37-13.0-170-1 → поставленная спецификация веревки; окончательный класс веревки, отделка, сертификат и фактор безопасности должны быть подтверждены.
• Тип привода: электродвигатель → мощность двигателя, напряжение, частота, класс изоляции и требования к электричеству для судов должны быть подтверждены.
• Ручное резервное копирование: доступно в соответствии с конфигурацией → используется для восстановления при отсутствии электрического привода.
• Управление: локальное управление, как поставлено → необходимо указать требование дистанционного управления, ограничения переключателя, аварийной остановки или блокировки, если это необходимо.
• Поверхностная обработка: Sa 2.5 взрыв + эпоксидное покрытие → окончательное покрытие, цвет и защита от коррозии следуют спецификации сосуда.
• Требования к сертификату: доступны в соответствии с объемом заказа → сертификат класса, сертификат производителя, сертификат материала и отчет свидетеля должны быть подтверждены до производства.

Как это работает

Operator activates local control → Electric motor drives the gearbox and drum → Wire rope pays out or winds in to lower or recover the accommodation ladder → Brake / holding device secures the drum when stopped or in stowage condition → Manual backup can be used for emergency recovery according to the approved operating procedure

Заявления

Управление лестницей для размещения. Устройство посадки на корабль. Грузовые суда. Танкеры. Грузоперевозчики. Контейнерные суда. Устройство доступа пассажиров.

Сертификации и преимущества

Сертификаты могут быть организованы в соответствии с требованиями проекта, объемом инспекции, отслеживаемостью материалов, требованиями к испытаниям и процедурой одобрения классового общества.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.

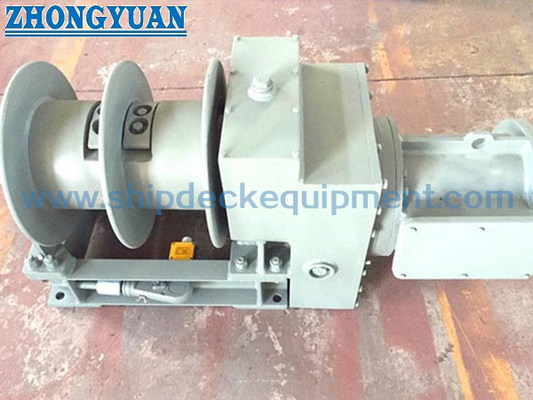

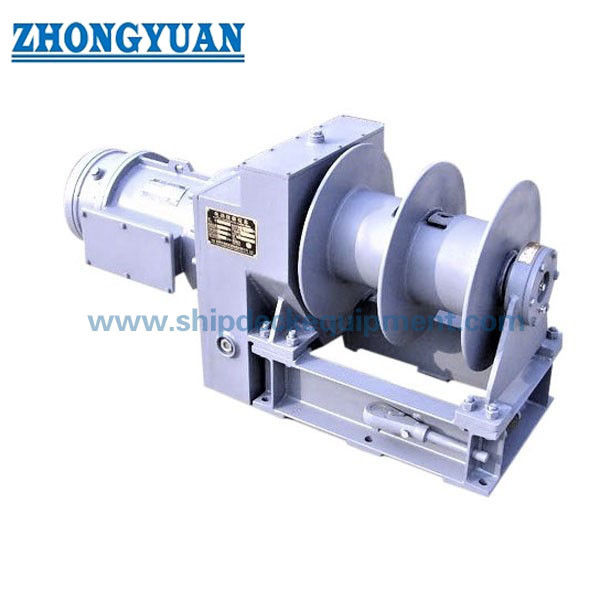

Рисунок и фотографии

Частые вопросы

Вопрос 1: является ли ISO 7364 стандартом лестничной лестницы для пилотов?

A1: No ISO 7364:2016 - это стандарт ISO для лестничных лестничных лебед.До окончательного технического подтверждения должны быть проверены:.

Вопрос 2: Можно ли использовать эту лебедку для подъема человека?

A2: это не должно быть описано как лебедка для подъема человека. лебедка предназначена для размещения лестницы обработки и удержания. безопасность перемещения персонала зависит от полного утвержденного расположения лестницы,платформа доступа, пункты закрепления, эксплуатационная процедура и одобрение класса / флага.

Q3: Какая информация необходима перед предложением?

A3: подтвердить стандартную основу, номинальную модель, чертеж лестницы, тип барабана, емкость проволоки, источник питания, метод управления, фундамент установки, ручное устройство резервной копии, требования к испытанию,Сфера действия сертификата, количество, место назначения и требуемое время доставки.
