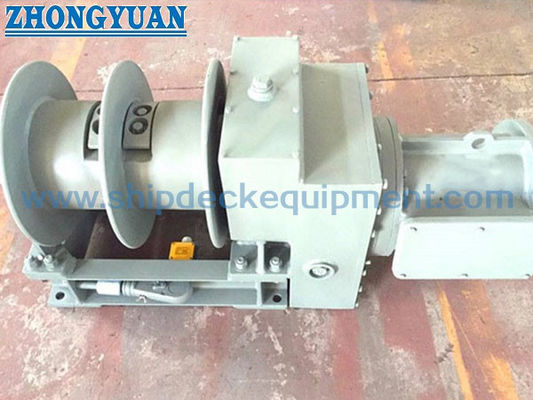

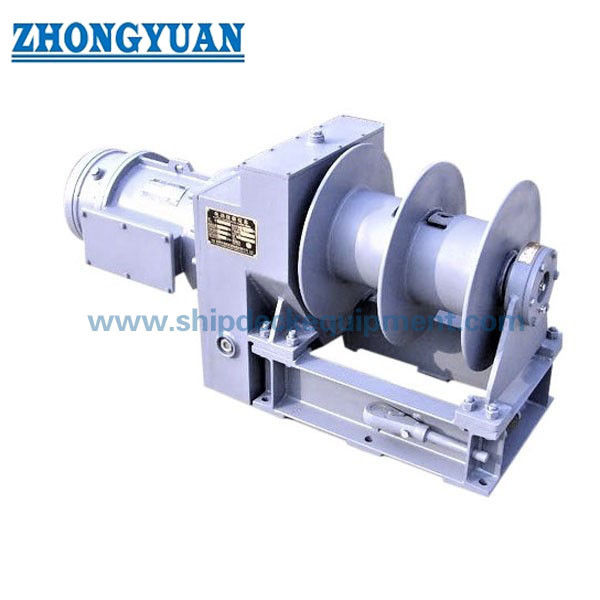

Морская лоцманская лестничная лебедка 10–20 кН, ISO 7364, с электроприводом | Оборудование для перемещения лоцманской лестницы на палубе корабля
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipment |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Стандарт:: | ISO 7364:2016 | Тип:: | Электрический одинарный/двойной барабан, ручное резервное копирование |
|---|---|---|---|
| Производственное испытание:: | Испытание на ходу без нагрузки, испытание нагрузки на барабан, статическое испытание под 1,5 нагрузк | Рабочая нагрузка:: | 10КН, 16КН, 20КН |
| Скорость ((m/min):: | 8-12 м/мин | Проволочный канат: | Диам. 13 (мм); |
| Материал:: | Мягкая сталь, | Контроль:: | Местный контроль |
| Сертификаты классификации:: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытаний производителей | ||
| Выделить: | ворот iso7364 пилотной лестницы,управляемый электрическим двигателем ворот пилотной лестницы,ворот пилотной лестницы 20kn |
||
Характер продукции
10 ≈ 20 кН Пилот морской лестницы Винч ISO 7364 Электрический привод
Обзор продукции
ISO 7364 электродвигательная судовая лестничная лебедка предназначена для обработки и хранения лестницы на палубе судна.
Соответствует стандарту ISO 7364:2016, обеспечивая безопасную и надежную работу в морской среде.
Винт оснащен электрическим приводом с ручной поддержкой, компактной структурой и стабильной работой для безопасного развертывания и восстановления лестницы.
Быстрые спецификации
• Стандарт: ISO 7364:2016
• Рабочая нагрузка: 10 кН 16 кН 20 кН
• Тип барабана: один барабан.
• Скорость подъема: 820 м/мин
• Проводная веревка: 6×37-13.0-170-1
• Пропускная способность: до 95 м
• Тип привода: электрический (ручное резервное управление)
• Контроль: местный контроль
• Материал: углеродистая сталь
• Обработка поверхности: Sa2.5 + эпоксидное покрытие
• Рабочая температура: от -40°C до +50°C
Основные технические параметры
| Модель | 10KN | 16KN | 20KN |
| Нагрузка на барабан (KN) | 10 | 16 | 20 |
| Поддерживающая нагрузка (KN) | 30 | 48 | 60 |
| Скорость подъема ((m/min) | 8.09/10 | 9.85/11.64 | 15.3/20.7 |
| Упаковочный слой на барабане | 3 | 3 | 4 |
| Пропускная способность провода ((m) | 37 | 50 | 95 |
| Размер проволочной веревки | 6*37-13.0-170-1 | 6*37-13.0-170-1 | 6*37-13.0-170-1 |
| Соотношение электрической передачи | 75.43 | 69.48 | 51.19 |
| Коэффициент ручной трансмиссии | 30.73 | 30.73 | 31.5 |
| Общая эффективность | 0.83 | 0.858 | 0.85 |
Руководство по выбору лебедки
Шаг 1 Рабочая нагрузка: 10 кН 16 кН 20 кН
Шаг 2 Тип барабана: один барабан, двойной барабан
Шаг 3 Скорость подъема: 812 м/мин 1220 м/мин
Шаг 4 √ Стержная веревка: 6×37 стальной веревки
Шаг 5: Тип привода: электрический с ручной поддержкой
Шаг 6 Контроль: Местный контроль
Структура и компоненты
Структура и компоненты: Электродвигатель. Система передачи передач. Одно-двойной барабан. Система проволоки.
Атрибуты настройки
Рабочая нагрузка: 10 / 16 / 20 кН
Тип барабана: одиночный / двойной
Скорость: 820 м/мин.
Тип привода: электрический
Контроль: местный
Проводная веревка: 6×37
Установка: на палубе
Конфигурация по заказу и руководство по запросу
Рабочая нагрузка. Тип барабана. Скорость подъема. Спецификация проволоки.
Отправить вышеуказанные данные для выбора модели и предложения
Как это работает
Электродвигатель управляет барабаном через коробку передач, обмотывая или отпуская проволочную веревку для обработки пилотных лестниц.
Ручное приводное устройство обеспечивает работу при сбое питания.
Заявления
Приложения: Управление пилотской лестницей. Операции на палубе судов. Грузовые суда. Оффшорные суда.
Сертификации и преимущества
Сертификации: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Преимущества: Соответствует стандарту ISO 7364 Устойчивый электрический привод Компактный дизайн Ручная резервная копия Легкое обслуживание
Рисунок и фотографии
• Рисунок общего устройства
• Начертание конструкции
• Дизайн установки
• Фотографии продукции
Информация о заказе
MOQ: 1 единица
Время выполнения: в зависимости от проекта
Оплата: T/T, L/C
Частые вопросы
Вопрос 1: Соответствует ли она стандарту ISO?2016.
Вопрос 2: Операция резервного копирования?
Вопрос 3: варианты барабанов?
