Морская цепь и проволочный канат Руководный ролик

Направляющий ролик для морских цепей и стальных канатов | Применение в буксировке и швартовке

Обзор продукта

Морской направляющий ролик представляет собой вращающийся компонент для направления линии, используемый для прокладки буксирного каната, стального каната, цепи или другой утвержденной проектом линии по контролируемому пути на инженерных судах, паромах, судах специального назначения, причалах и системах палубного оборудования. В зависимости от монтажной схемы ролик может быть установлен вертикально, горизонтально или на наклонной опоре.

Приведенная таблица размеров охватывает диаметры роликов от 65 до 203 мм, ширину роликов от 76 до 152 мм, диаметры отверстий для вала от 25,4 до 38,1 мм и максимальные рекомендуемые диаметры стальных канатов от 8 до 20 мм, где указано. Для буксировки, работы с цепями или направления подъемных канатов, полный узел ролика, вал, втулки или подшипники, опоры, крепежные детали, сварные швы или болты и местный фундамент должны быть проверены на соответствие фактическому натяжению линии, направлению нагрузки, динамическим эффектам, рабочему циклу и требуемому коэффициенту безопасности перед использованием.

Краткие характеристики

• Тип продукта: Морской направляющий ролик → вращающийся контактный компонент для контролируемой прокладки буксирного каната, стального каната или цепи.
• Основное назначение: Направление буксирного каната / каната лебедки / цепи → направляет линию между судовым оборудованием, точками прокладки на палубе и направлением работы.
• Дополнительное назначение для подъемных канатов: В зависимости от проверенной расчетной нагрузки и утверждения проекта → ролик не является самостоятельным подъемным устройством или подъемным аксессуаром.
• Варианты установки: Вертикальная / наклонная опора / горизонтальная → ориентация должна соответствовать фактическим направлениям входящей и исходящей линии.
• Поставляемый диапазон роликов: диаметр 65–203 мм и ширина 76–152 мм → справочные размеры для первоначального выбора ролика и пространства для установки.
• Рекомендуемый диапазон стальных канатов в прилагаемой таблице: 8–20 мм, где указано → отдельный заявленный диапазон 20–76 мм требует подтверждения перед публикацией.
• Отверстие и износ: Отверстие 25,4–38,1 мм с бронзовыми втулками в большинстве указанных размеров → сплав втулки, смазка, посадка вала и метод замены должны быть подтверждены.
• Основа нагрузки и сертификации: Нет данных о допустимой рабочей нагрузке (SWL), буксировочной нагрузке или грузоподъемности → допустимая нагрузка и объем сертификации должны быть определены на основе полного проекта.

Основные технические характеристики

Шаг 1: Определите фактическое назначение: направление буксирного каната, прокладка стального каната, направление цепи, прокладка каната от лебедки к палубе или направление линии в системе подъема или перемещения грузов.

Шаг 2: Определите тип и конструкцию линии: стальной канат, синтетический канат или цепь. Для цепи необходимо проверить размер звена, шаг, ориентацию контакта и критерии износа в соответствии с профилем ролика.

Шаг 3: Определите вертикальную, горизонтальную или наклонную установку, а также направления входящей и исходящей линии, максимальный угол подхода, угол скольжения и доступное пространство для монтажа.

Шаг 4: Выберите диаметр ролика, ширину, отверстие, конфигурацию втулки или подшипника и профиль контакта из проектной документации. Для стального каната подтвердите минимальный радиус изгиба у производителя каната.

Шаг 5: Укажите максимальное натяжение буксирного каната, тяговое усилие лебедки, нагрузку на цепь или нагрузку на подъемный канат, в зависимости от случая, включая динамические или ударные нагрузки, рабочий цикл, направление нагрузки и требуемый коэффициент безопасности.

Шаг 6: Подтвердите материалы ролика, вала, опоры и втулки; поверхностное упрочнение или сменную износостойкую поверхность; метод смазки; систему покрытия; и коррозионную среду.

Шаг 7: Подтвердите количество, объем сертификации и инспекции, тип судна или оборудования, монтажную схему или фотографию, место доставки и требуемое время доставки.

Конструкция

Корпус ролика | Поверхность контакта с канатом или цепью по утвержденному профилю | Вал / ось | Бронзовая втулка или указанный подшипник | Боковая опора или стойка | Вертикальная, наклонная или горизонтальная схема монтажа | Сварной или болтовой интерфейс | Проектная система покрытия

Преимущества буксировки, направления цепи и установки

Вращающийся ролик изменяет путь буксирного каната, стального каната или цепи с меньшим скользящим контактом, чем у фиксированного острого края, помогая уменьшить локальный абразивный износ, когда ролик свободно вращается.

• Вертикальные, горизонтальные и наклонные конфигурации позволяют оси ролика соответствовать фактическому маршруту линии, а не заставлять линию менять направление под неудобным углом.
• Диаметр ролика и профиль контакта должны соответствовать конструкции линии и требованиям к изгибу. Ролик, подходящий для стального каната, не обязательно подходит для цепи, а для направления цепи может потребоваться специальный профиль контакта и оценка износа.
• Сменная бронзовая втулка может упростить обслуживание изнашиваемых деталей, но сама по себе бронза не гарантирует самосмазывающуюся работу. Сплав втулки, смазочные канавки, подача смазки, допустимый зазор и чистота поверхности вала должны быть подтверждены.
• Контактные поверхности для канатов должны быть гладкими и без заусенцев, острых кромок, брызг сварки и дефектов покрытия. Контактные поверхности для цепей должны быть проверены на точечную нагрузку, интерференцию звеньев, локальный износ и наличие сменных износостойких элементов, где это необходимо.
• Для буксировки или направления подъемных канатов весь путь нагрузки через ролик, вал, опоры, сварные швы или болты и местный фундамент должен быть проверен на фактическое направление линии и динамические условия эксплуатации.
• Доступ для инспекции должен обеспечивать проверку вращения ролика, зазора втулки или подшипника, фиксации вала, коррозии, надежности крепления и износа контактной поверхности каната или цепи во время эксплуатации.
• Пользовательские атрибуты

Тип продукта: Морской направляющий ролик → компонент для направления линии, а не приводная лебедка, буксирная машина или самостоятельное подъемное устройство.

• Основное назначение: Направление буксирного каната / стального каната / цепи → выбирается в соответствии с фактическим путем линии, профилем контакта и рабочей нагрузкой.
• Конфигурация: Вертикальная / наклонная опора / горизонтальная → выбирается в зависимости от расположения на палубе и направления входящей или исходящей линии.
• Справочный диаметр ролика: 65–203 мм → диапазон, указанный в прилагаемой таблице размеров.
• Справочный диаметр стального каната: 8–20 мм, где указано → для больших заявленных размеров канатов требуется отдельная подтвержденная таблица размеров.
• Совместимость с цепью: Требует подтверждения → размер цепи, шаг, ориентация звена, контактное давление и допуск на износ должны соответствовать конструкции ролика.
• Втулка: Бронзовая втулка для большинства указанных размеров → точный сплав, смазка, зазор вала и метод замены подлежат подтверждению.
• Материал: Литая сталь / углеродисто-марганцевая сталь / легированная сталь / мягкая сталь → окончательная марка, термообработка и твердость поверхности зависят от требований к нагрузке и износу.
• Применение для подъемных канатов: Только для конкретного проекта → допустимая нагрузка, динамический коэффициент, коэффициент безопасности, требования к испытаниям и объем утверждения должны быть подтверждены перед использованием.
• Требование к сертификату: Доступно в соответствии с объемом заказа → прослеживаемость материалов, инспекция изготовителем, проверка нагрузки и участие классификационного общества должны быть согласованы до получения предложения.
• Как это работает

Буксирный канат, стальной канат или цепь приближается к направляющему ролику → Линия контактирует с утвержденной поверхностью ролика → Ролик вращается при движении линии → Линия перенаправляется по требуемому пути → Реактивная нагрузка передается через вал и опоры на проверенный фундамент

Применение

Инженерные суда | Буксирные и тяговые системы | Прокладка каната буксирной лебедки | Спасательные и специализированные суда | Палубное оборудование паромов | Системы работы со стальными канатами | Позиции направления цепи | Судовые системы подъема или перемещения грузов при условии утвержденной расчетной нагрузки | Причальное погрузочно-разгрузочное оборудование

Сертификаты и преимущества

Сертификаты могут быть оформлены в соответствии с требованиями проекта, прослеживаемостью материалов, объемом инспекции, проверкой нагрузки и процедурой утверждения классификационным обществом.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний изготовителя.

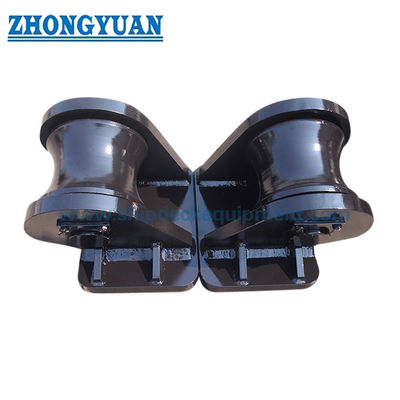

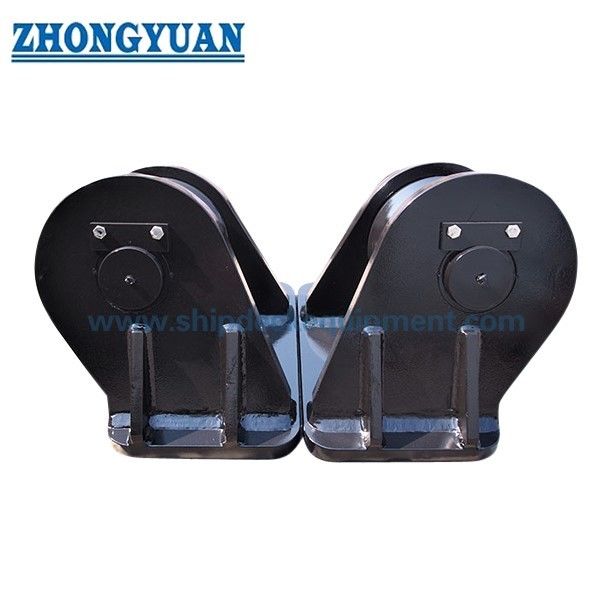

Чертежи и фотографии

Часто задаваемые вопросы

В1: Как выбрать правильный морской направляющий ролик?

О1: Определите тип линии, диаметр или размер цепи, конструкцию, направления входящей и исходящей линии, угол подхода, максимальное натяжение, динамический допуск, ориентацию ролика, профиль контакта, монтажную конструкцию и доступ для обслуживания. Приведенная таблица подходит только для предварительного выбора размеров.

В2: Можно ли использовать один и тот же ролик для стального каната, синтетического каната и цепи?

О2: Не автоматически. Стальной канат требует приемлемого соотношения изгиба и гладкой контактной поверхности. Синтетический канат может требовать других условий поверхности и канавок, а направление цепи требует совместимой геометрии звеньев, ориентации контакта и износостойкости.

В3: Можно ли использовать этот морской направляющий ролик в подъемной системе?

О3: Он может использоваться только как спроектированный компонент для направления линии в рамках проверенной подъемной системы или системы перемещения грузов. Ролик, вал, втулки или подшипники, опоры, крепежные детали, сварные швы или болты, фундамент, расчетная нагрузка, динамический коэффициент, коэффициент безопасности, требования к испытаниям и объем утверждения должны быть подтверждены. Он не должен продаваться как самостоятельный подъемный аксессуар без такой проверки.
