Одноточечная труба с крепостным ограждением.
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Тип: | Тип б | Номинальный размер: | 400-800mm |
|---|---|---|---|
| Материалы: | Литье C-Mn стали, Литье нержавеющей стали, также можем поставлять специальную сталь для ледокола. | Технический стандарт: | ДЖИС Ф 2030-1978 |
| Масса: | от 190 до 830 кг | Обработка поверхности: | пескоструйная обработка до S2,5 + один слой эпоксидной межоперационной грунтовки, полированная нержа |
| Сертификаты классификации: | CCS, NK, BV, ABS, DNV, LR, КР, IRS | ||
| Выделить: | Тип труба b одноточечная причаливая,Труба JIS f 2030-1978 одноточечная причаливая,одноточечная морская чурка |
||
Характер продукции
Одноточечная труба с крепостным ограждением.
Обзор продукции
Одноточечная прокладка трубы - это большая литая стальная установка, установленная в балконе судна для направления цепей или веревок большого диаметра во время одноточечной прокладки.Также называемый одноточечным скотком, он обеспечивает закрытый проход с изогнутыми контактными поверхностями на конструктивном отверстии судна.
JIS F 2030 Type B имеет наклонную продолговатую форму для оплотов с уклоном более 20°. Он выбран для указанного расположения причалов, включая установки на корабельной арке,с учетом расстояния от цепи или веревки, контактная геометрия и сварный интерфейс корпуса.
Быстрые спецификации
- Стандарт: JIS F 2030:1978, тип B → определяет форму и размерную серию фитинга.
- Номинальные размеры: 400 / 500 / 600 / 700 / 800 мм → пять размеров для установки и выбора прохода.
- Критерий установки: наклон блока > 20° → отличить его от угла наклона линий крепления.
- Конструкция: чугунный корпус с наклонным продолговатым проходом → изогнутые поверхности направляют цепь или веревку.
- Расчетная масса: 190830 кг → эталонная масса тела для обработки и планирования закупок.
- Стандартный материал: литье из углеродистой стали SC42 по JIS G 5101, как указано в издании 1978 года → фактический уровень поставки и любая замена требуют согласия.
Основные технические параметры
Размеры указаны в мм. Символы следуют JIS F 2030:1978, фиг. 2. номинальный размер равен размеру L; расчетная масса не включает отдельную арматуру корпуса.
Номинальный | H | L1 | В. | T | В | Расчеты |
|---|---|---|---|---|---|---|
| 400 | 300 | 800 | 350 | 35 | 65 | 190 |
| 500 | 400 | 960 | 400 | 40 | 70 | 310 |
| 600 | 450 | 1120 | 450 | 45 | 75 | 460 |
| 700 | 500 | 1280 | 500 | 50 | 80 | 660 |
| 800 | 600 | 1440 | 550 | 55 | 85 | 830 |
Отбор ссылки цепочки и веревки
Номинальный размер | Диаметр цепи | Диаметр проволоки | Диаметр волоконной веревки |
|---|---|---|---|
| 400 | 50 ¢60 | 30 | 80 |
| 500 | 62 ¢ 73 | 40 | 90 |
| 600 | 76 ¢ 92 | 50 | 100 |
| 700 | 95114 | 60 | 110 |
| 800 | 117 ¢132 | 70 | 120 |
Подтвердите полные размеры цепочки-ссылки, пропускную способность соединительного оборудования и требования производителя выбранной веревки к изгибу/контакту.Необходимые нагрузки, направления нагрузки и любые испытательные нагрузки устанавливаются для проекта; они не могут быть получены только из диаметра.
Руководство по выбору и расследованию
- Шаг 1: Укажите расположение стоянки и часть опора, включая наклон, ориентацию установки и доступное пространство.
- Шаг 2: Укажите цепочку или веревку, размеры полного звена или окончания, требуемые рабочие/проектные нагрузки и направления работы провода.
- Шаг 3: Подтвердить качество материала, спецификацию покрытия, документы проверки и требуемое классификационное общество.
- Шаг 4: Отправить чертеж интерфейса или измерения замены, количество, место доставки и требуемый график.
Структура
Корпус из литой стали. Наклонный продолговатый проход. Изогнутые контактные поверхности цепи и веревки.
Преимущества литья, верёвки и установки
- Гладкие переходы на проходе уменьшают острейший контакт.
- Окружающая конструкция и устройство сварки должны нести контактные реакции, вызванные фактическим маршрутом линии.
- Размер C может быть увеличен для целей установки в соответствии с примечанием к чертежу стандарта.
- Зарегистрировать идентификацию отливки и измерение проверки на основании утвержденного чертежа.
Как это работает
Цепь или веревка входит в проход → Изогнутые поверхности направляют его путь → Контактные реакции проходят через отливный корпус и сварное соединение → Структура корпуса, поддерживающая корпус, несет эти реакции
Заявления
Устройства одноточечного привязки судна. Инсталляции танкерного лука, где указано. Обстановка для нового здания. Замена указанных труб для привязки типа В.
Сертификации и преимущества
Материальные записи, отчеты о размерах, дополнительная НДТ и инспекция классификационного общества могут быть указаны в заказе.¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ; согласованный объем регулирует поставку.
Опции сертификации в зависимости от требований проекта и с учетом одобрения класса: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS или сертификат испытания производителя.

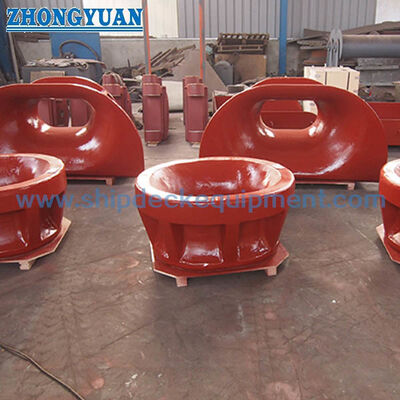

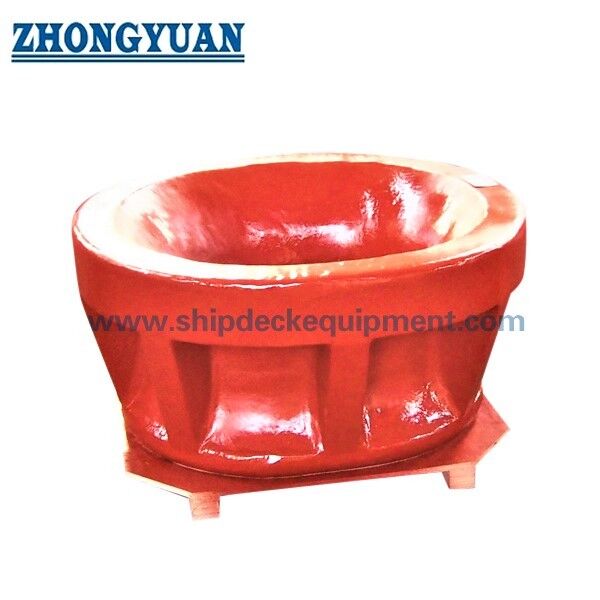

Рисунок и фотографии
Частые вопросы
Вопрос 1: Можно ли заменить трубу типа B на трубу типа А?
А1: тип А предназначен для наклонов блока до 20°. Соответствие номинального размера не создает взаимозаменяемости: форма,ориентация интерфейса и прохода должна соответствовать чертежу установки.
Вопрос 2: Закрепляет ли крепление трубы также цепочку раздражения?
A2: Он направляет цепь через оплот.Зажигалка цепи SPMПроверяют их выравнивание и совместимость как сборку.
Вопрос 3: Что следует проверить во время обслуживания?
A3: Проверьте контактные поверхности на наличие канавок и острой повреждения, а также проверьте корпус, сварки и прилегающую конструкцию на наличие трещин, коррозии или искажений.Использовать план инспекции судна и рекомендации производителя веревки для установления частоты инспекции и корректирующих мер.ty, чертеж установки лука, требования к усилению, область действия сертификата, место назначения и требуемое время доставки.
