JIS F 2030 Тип А Одноточечный козырь.

JIS F 2030 Одноточечный швартовный кнехт типа А | Овальный Направляющая для швартовного каната на палубном фальшборте

Обзор продукта

Одноточечный швартовный кнехт типа А по стандарту JIS F 2030, также известный в стандартной терминологии как одноточечная швартовная труба, представляет собой крупное литое приспособление для направления каната, устанавливаемое на фальшборте судна в носовой части. Его овальное отверстие обеспечивает плавное прохождение швартовного каната или троса при его прокладке между внешней одноточечной швартовной системой и судовым такелажным оборудованием.

Тип А представляет собой неориентированную овальную конфигурацию в описании продукта, в то время как тип В представляет собой ориентированную овальную конфигурацию. Серия типа А охватывает номинальные размеры от 400 до 800 мм и расчетную массу от 210 до 880 кг. Выбор должен основываться на утвержденной швартовной схеме судна, конструкции и диаметре каната, направлении прокладки линии, усилении местного фальшборта и требованиях классификации проекта. Это судовой кнехт/направляющая для каната; это не сама система одноточечного швартовного буя.

Краткие характеристики

• Стандарт и тип: JIS F 2030-1978 Тип А → овальная, неориентированная одноточечная швартовная труба/кнехт для установки на фальшборте носовой части.
• Диапазон номинальных размеров: 400 / 500 / 600 / 700 / 800 мм → пять размеров для соответствия проходу каната, компоновке судна и утвержденной швартовной схеме.
• Расчетная масса: 210-880 кг → важна для обработки литья, планирования установки, грузоподъемных работ, упаковки и фрахта.
• Варианты материалов: литая углеродисто-марганцевая сталь, литая нержавеющая сталь или специальная сталь по спецификации проекта → точная марка, ударные свойства и прослеживаемость должны быть подтверждены.
• Геометрия контакта с канатом: большое овальное отверстие со скругленными радиусами → предназначено для направления швартовного каната при снижении риска острого локального контакта и истирания.
• Обработка поверхности: абразивная очистка до степени Sa 2½ + один слой эпоксидного грунтовочного покрытия для углеродистой стали → окончательное покрытие выполняется в соответствии со спецификацией краски судна.
• Вариант из нержавеющей стали: полированные поверхности, контактирующие с канатом, и наружные поверхности → степень полировки и окончательная шероховатость подтверждаются спецификацией закупки.
• Область действия сертификата: документация производителя или инспекция класса → доступно в соответствии с требованиями проекта и при условии утверждения чертежа и организации инспекции.

Основные технические параметры

Шаг 1: Подтвердите JIS F 2030 Тип А и номинальный размер 400, 500, 600, 700 или 800 в соответствии с утвержденной схемой судна и требуемым проходом каната.

Шаг 2: Укажите тип каната, конструкцию, номинальный диаметр, MBL, наличие цепи для защиты от истирания или оконечной оснастки, если применимо, а также ожидаемые горизонтальные и вертикальные направления прокладки.

Шаг 3: Подтвердите проем фальшборта носовой части, высоту установки, доступные зазоры, сварной интерфейс, местное усиление и взаимосвязь с битенгами, стопором цепи или швартовным оборудованием.

Шаг 4: Подтвердите материал: литая углеродисто-марганцевая сталь, литая нержавеющая сталь или специальная низкотемпературная/ледовая сталь. Укажите точную марку, температуру испытаний на удар, термообработку и требование к прослеживаемости.

Шаг 5: Подтвердите обработку поверхности, отделку контактных поверхностей каната, систему покрытия, объем НК, проверку размеров, требование к сертификату и любые точки контроля со стороны сюрвейера класса.

Шаг 6: Укажите количество, тип судна, монтажный чертеж, классификационное общество, пункт назначения, требуемый срок поставки, а также фотографии или размеры существующей замены.

Конструкция

Овальный литой корпус | Неориентированный проход каната типа А | Скругленные радиусы контакта с канатом R и R1 | Сварной интерфейс, монтируемый на фальшборте | Усиленные литые секции | Покрытие из углеродистой стали или полированная отделка из нержавеющей стали

Преимущества при швартовке, литье и установке

Овальное отверстие обеспечивает большой проход для каната при одноточечных швартовных системах носовой части и соответствует указанным справочным диапазонам диаметров канатов, не создавая острых кромок в проеме фальшборта.

• Скругленные радиусы контакта с канатом помогают направлять трос или канат и снижают локальные изгибы и истирание по сравнению с необработанным отверстием в плите; фактический износ линии также зависит от угла прокладки, конструкции каната, натяжения, движения и состояния поверхности.
• Пять номинальных размеров позволяют проектировщику судна согласовать проем кнехта с диаметром каната, направлением прокладки линии, геометрией фальшборта и окружающим швартовным оборудованием, а не выбирать только по размеру судна.
• Для литой углеродисто-марганцевой стали контроль производства должен быть сосредоточен на химических и механических свойствах, термообработке, литьевой целостности, точности размеров, контроле ремонтной сварки и гладкой обработке поверхности контакта с канатом.
• Для литой нержавеющей стали точная марка, процесс литья, коррозионная среда, совместимость сварки, термообработка, травление/пассивация и требования к полировке должны быть подтверждены до начала производства.
• Кнехт передает силы контакта с канатом на сварной фальшборт и опорную конструкцию. Судостроитель или проектировщик судна должен проверить локальный путь нагрузки, усиление, размер сварного шва, толщину окружающей плиты и допустимые направления прокладки.
• Большие размеры и массы требуют контролируемого плана обработки и установки, включая временные точки подъема или утвержденные стропы, допуски на подгонку, последовательность сварки и контроль после сварки.
• Инспекция класса, сертификация материалов, НК и окончательное принятие могут быть организованы в соответствии с согласованным объемом проекта; они не включены автоматически, если не указано в заказе на поставку.
• Пользовательские атрибуты

Стандарт: JIS F 2030-1978 → ссылка на размеры и тип, указанные заказчиком; необходимо подтвердить текущее принятие проекта и исходную фигуру.

• Тип: Тип А, овальная, неориентированная конфигурация → отличие от типа В, овальной ориентированной конфигурации.
• Номинальный размер: 400 / 500 / 600 / 700 / 800 мм → выбирается по проходу каната, направлению прокладки, монтажному пространству и чертежу судна.
• Материал: Литая углеродисто-марганцевая сталь / литая нержавеющая сталь / специальная сталь → точная марка и свойства, специфичные для компонентов, определяются заказом.
• Справочная масса: 210-880 кг → поддерживает планирование обработки, установки и логистики; окончательный вес соответствует утвержденному чертежу и фактическому материалу.
• Обработка поверхности: Sa 2½ + эпоксидный грунтовочный слой или полированная нержавеющая сталь → окончательная система покрытия/полировки должна быть указана.
• Установка: Сварная конструкция на фальшборте носовой части → локальная конструкция, детали сварки, усиление и доступ остаются ответственностью судостроителя или проектировщика.
• Требование к сертификату: Сертификат производителя или сертификат класса в соответствии с заказом → зависит от одобрения класса, объема инспекции и организации инспекции.
• Принцип работы

Швартовный трос приближается к носу → Линия проходит через овальный кнехт типа А → Скругленные радиусы направляют линию и ограничивают острый локальный контакт → Сила от каната передается через литой корпус и сварную конструкцию фальшборта → Линия закрепляется утвержденной судовой швартовной системой

Применение

Крупные коммерческие суда | Танкеры, оборудованные для одноточечного швартовного устройства | Балкеры | Носовые швартовные станции | Временные офшорные швартовные операции | Проекты нового строительства | Замена одноточечных швартовных труб JIS F 2030 типа А

Сертификаты и преимущества

Сертификаты на материалы, записи о проверке размеров, отчеты НК и инспекция класса могут быть организованы в соответствии с требованиями проекта. Одобрение класса и объем инспекции должны быть подтверждены до выставления счета и зависят от утвержденного чертежа и применимых правил класса.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний производителя.

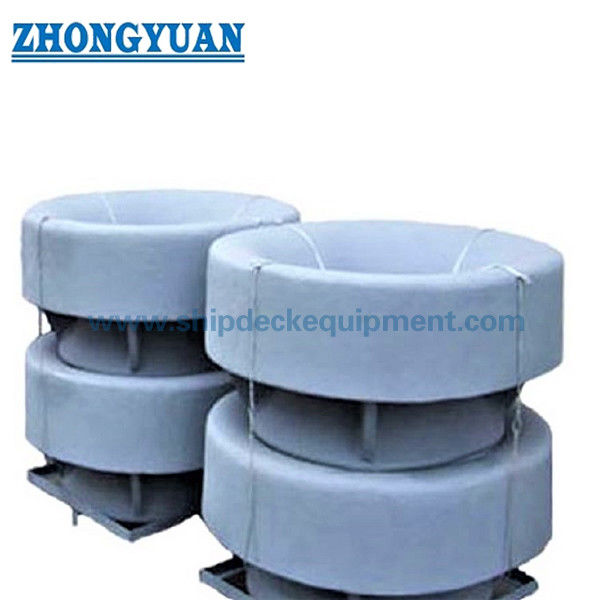

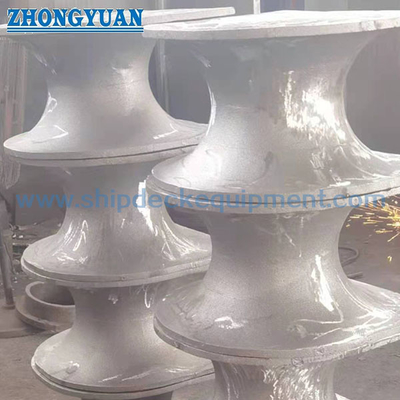

Чертежи и фотографии

Часто задаваемые вопросы

В1: В чем разница между JIS F 2030 Тип А и Тип В?

О1: Согласно предоставленному описанию продукта, Тип А представляет собой овальную неориентированную конфигурацию, а Тип В - овальную ориентированную конфигурацию. Окончательный выбор зависит от геометрии носовой части судна, направления прокладки каната, положения установки и оригинального стандарта или утвержденного чертежа проекта.

В2: Можно ли использовать таблицу справочных диаметров канатов в качестве единственного основания для выбора?

О2: Нет. Справочные диаметры являются первоначальным ориентиром по размерам. Окончательный выбор также должен учитывать конструкцию каната и MBL, наличие цепи для защиты от истирания или оконечной оснастки, углы прокладки линии, динамические нагрузки, контактное давление, прочность местного фальшборта и требования класса/владельца.

В3: Какая информация требуется для получения одобренной классом котировки?

О3: Предоставьте оригинальный чертеж JIS или чертеж судна, номинальный размер, марку материала, данные по канату, чертеж установки и усиления, спецификацию покрытия или полировки, объем НК и испытаний, требование к сертификату, количество, пункт назначения и требуемый график поставки.
