Морская стальная штурмовика. Укрепленная конструкция для буксировщиков и AHTS.

Морской стальной кормовой ролик | Усиленная сварная конструкция для буксиров и судов снабжения якорями и снабжения (AHTS)

Обзор продукта

Морской стальной кормовой ролик представляет собой изготовленный на заказ компонент кормовой палубы и кормовой рамы для буксировки, обработки якорей, развертывания кабелей и связанных с ними морских операций. Он обеспечивает контролируемую поверхность качения при прохождении троса, синтетического каната, швартового троса, кабеля или якорной цепи через корму судна, помогая снизить трение скольжения и локальный износ как линии, так и кормовой конструкции.

В отличие от палубного швартового ролика или шпилевого клюза, кормовой ролик интегрирован в кормовую рабочую конструкцию судна для прохождения буксировочного и якорного троса через корму. Во время проектирования проводится анализ методом конечных элементов по подтвержденным сценариям нагрузок для проверки корпуса ролика, внутренних диафрагм, расположения вала, концевых опор, реакций подшипников и передачи нагрузки на фундамент. Доступны две конфигурации вращения: неподвижный вал с вращающимся вокруг него роликом или интегрированный вращающийся узел, в котором вал и ролик вращаются вместе. Системы с водяной или масляной смазкой могут быть выбраны в зависимости от нагрузки, уплотнения, технического обслуживания, условий эксплуатации и требований утверждения проекта.

Краткие характеристики

• Тип продукта: Изготовленный на заказ морской стальной кормовой ролик → обеспечивает поддержку при качении для буксировочных и якорных тросов на корме судна.
• Форма установки: Интегрированный кормовой ролик с усиленной сварной опорной конструкцией → отличается от палубного швартового ролика, шпилевого ролика или клюза.
• Профиль ролика: Прямой / сужающийся / с канавками → профиль должен соответствовать условиям каната, троса, цепи, кабеля и бокового натяжения, показанным на чертеже судна.
• Расположение вала: Неподвижный вал с вращающимся роликом / вал и ролик вращаются вместе → выбирается в зависимости от пути нагрузки, компоновки подшипников, уплотнения, установки и требований к техническому обслуживанию.
• Система смазки: Водяная смазка или масляная смазка → окончательная компоновка подшипника или втулки, уплотнения, метод подачи, мониторинг и доступ для технического обслуживания соответствуют утвержденной конструкции.
• Проверка проектирования: Анализ методом конечных элементов на основе подтвержденных сценариев нагрузок проекта → используется для проверки корпуса, ребер жесткости, расположения вала, опор и передачи нагрузки на фундамент.
• Поставляемый производственный диапазон: Диаметр ролика до 5000 мм и длина до 9000 мм → максимальные размеры требуют индивидуального рассмотрения производства, механической обработки, транспортировки и установки.
• Заявленная грузоподъемность линии: до 700 метрических тонн-сил в качестве предоставленной информации → окончательная расчетная нагрузка, динамические коэффициенты, марки материалов, объем НК и требования к испытаниям требуют утвержденного расчета и подтверждения классом.

Основные технические параметры

Руководство по выбору и запросу

Шаг 1: Подтвердите тип судна и назначение: буксир, AHTS, буксирное судно, якорно-швартовое судно, спасательное судно или кабелеукладчик.

Шаг 2: Укажите максимальное рабочее натяжение линии или цепи, удерживающую нагрузку тормоза лебедки, основу динамической нагрузки, боковое натяжение, угол обхвата, размер каната / троса / цепи и минимально допустимый радиус изгиба.

Шаг 3: Подтвердите доступную ширину кормы, осевую линию ролика, геометрию палубы и транца, компоновку фундамента и требуемое расположение вала: неподвижный вал с вращающимся роликом или вал и ролик вращаются вместе.

Шаг 4: Выберите прямой, сужающийся или канавочный профиль ролика и подтвердите ожидаемую контактную среду, включая стальной трос, синтетический канат, швартовый трос, кабель или якорную цепь.

Шаг 5: Подтвердите водяную или масляную смазку, тип подшипника / втулки, компоновку уплотнения, метод подачи смазки, доступ для осмотра, пространство для снятия вала, систему покрытия и требование к защите от коррозии.

Шаг 6: Подтвердите сценарии нагрузок для анализа методом конечных элементов и объем отчетности, метод и объем НК, проверку размеров, требование к испытаниям под нагрузкой, прослеживаемость материалов, классификационное общество, контрольные точки и объем сертификатов перед составлением предложения.

Шаг 7: Укажите количество, общее расположение судна / чертеж кормы, требуемое время доставки, пункт назначения, ограничения по транспортировке, план установки и, при наличии, фотографии.

Структура

Сварной корпус ролика из стали | Внутренние диафрагмы и ребра жесткости | Конфигурация с неподвижным или вращающимся валом | Концевые опоры | Сборочные узлы подшипников или втулок | Система водяной или масляной смазки | Уплотнение и доступ для осмотра | Интерфейс кормового фундамента

Преимущества конструкции, подшипников и установки

• Анализ методом конечных элементов проводится после подтверждения сценариев нагрузок проекта для проверки напряжений и деформаций в корпусе ролика, внутренних диафрагмах, расположении вала, концевых опорах и пути передачи нагрузки на фундамент судна.
• Корпус ролика, внутренние диафрагмы, опоры вала и концевые конструкции могут быть пропорционально рассчитаны в соответствии с утвержденными результатами расчета, а не полагаться на стандартную толщину стенки из каталога.
• Качение помогает снизить сопротивление скольжению и концентрированное истирание при движении буксировочного троса, каната, кабеля или цепи по рабочей кромке кормы; прямые, сужающиеся или канавочные профили могут быть подобраны в соответствии с подтвержденным путем линии.
• Доступны две конфигурации вала: ролик может вращаться вокруг неподвижного вала, или вал и ролик могут вращаться вместе как единый узел. Выбранная конфигурация влияет на расположение подшипников, уплотнение, опору вала, пространство для снятия и планирование технического обслуживания.
• Водяная или масляная смазка может быть спроектирована в соответствии с выбранной системой подшипников или втулок, условиями эксплуатации, требованиями к уплотнению, отводом тепла, доступом для осмотра и методом технического обслуживания.
• Реакции ролика передаются через компоновку вала и концевые опоры в усиленную кормовую конструкцию; размеры фундамента, детали сварки и допустимые деформации остаются частью утверждения конструкции судна.
• МТ, УТ, ПТ, проверка размеров и проектные испытания под нагрузкой или функциональные испытания могут быть организованы в соответствии с типом материала, категорией сварки, деталями вала, планом инспекции и требованиями класса.

Пользовательские атрибуты

• Основа проектирования: Проектные сценарии нагрузок с анализом методом конечных элементов → окончательная геометрия и размеры конструкции соответствуют утвержденной компоновке судна и подтвержденным инженерным входным данным.
• Позиция установки: Рабочая зона кормы судна → интегрирована с усиленной кормовой конструкцией для прохождения буксировочного и якорного троса.
• Профиль ролика: Прямой / сужающийся / с канавками → выбирается в соответствии с требованиями к контакту линии или цепи и условиями бокового натяжения.
• Расположение вала: Неподвижный вал с вращающимся роликом / вал и ролик вращаются вместе → окончательный выбор зависит от пути нагрузки, подшипников, уплотнений, технического обслуживания и пространства для установки.
• Смазка: Водяная смазка / масляная смазка → тип подшипника или втулки, уплотнение, метод подачи, мониторинг и доступ для технического обслуживания подтверждаются проектом.
• Производственный диапазон: До Ø5000 мм × 9000 мм длины в качестве предоставленной информации → подлежит расчету, производству, механической обработке, транспортировке, установке и проверке классом.
• Определение нагрузки: Максимальное натяжение линии / проектная нагрузка → не должно описываться как грузоподъемность при подъеме без утвержденного определения нагрузки и расчетной базы.
• Инспекция и сертификация: Отчет FEA, МТ / УТ / ПТ, записи размеров и инспекция класса могут быть организованы в соответствии с требованиями проекта → точные результаты и критерии приемки должны быть указаны в заказе.

Как это работает

Буксировочный трос, провод, кабель или цепь приближаются к корме → Ролик вращается вокруг неподвижного вала, или ролик и вал вращаются вместе → Подшипники / втулки с водяной или масляной смазкой поддерживают выбранную конфигурацию вращения → Качение направляет нагрузку через кромку кормы → Реакции передаются через концевые опоры в усиленный кормовой фундамент

Применение

Суда снабжения якорями и снабжения (AHTS) | Буксиры | Буксирные суда | Якорно-швартовые суда | Суда снабжения и строительства на шельфе | Спасательные суда | Кабелеукладчики | Многоцелевые инженерные суда

Сертификаты и преимущества

Сертификаты на материалы, отчеты НК, записи размеров, документация производителя, инспекция класса и документация по испытаниям под нагрузкой могут быть организованы в соответствии с утвержденной спецификацией проекта и объемом заказа. Наличие сертификатов зависит от прослеживаемости материалов, свидетельства инспекции, процедуры утверждения класса и согласованных требований к испытаниям.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний производителя.

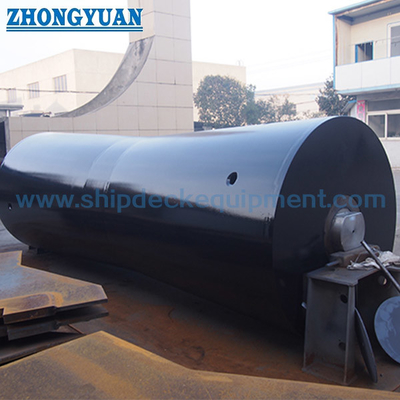

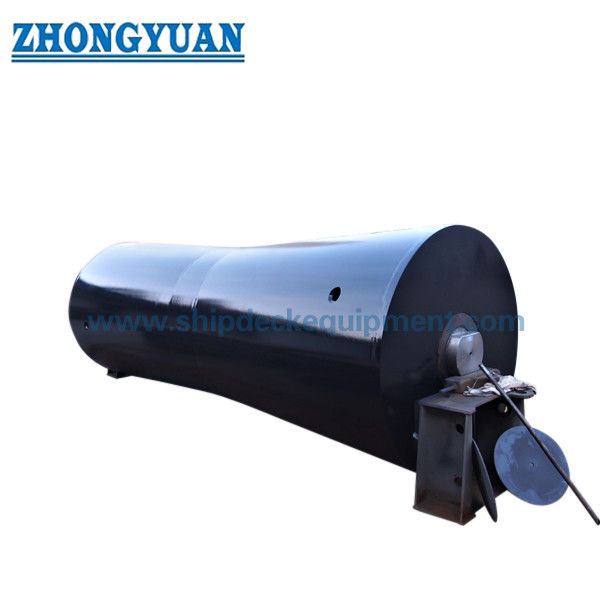

Чертежи и фотографии

Часто задаваемые вопросы

В1: Как следует выбирать расчетную нагрузку кормового ролика?

О1: Основа проектирования должна включать указанное максимальное натяжение линии или цепи, удерживающую нагрузку тормоза лебедки, угол обхвата, боковое натяжение, динамические эффекты, рабочие сценарии нагрузок, реакции подшипников и реакции фундамента. Затем проводится анализ методом конечных элементов с использованием подтвержденных сценариев нагрузок для проверки напряжений, деформаций и передачи нагрузки. Рейтинг нагрузки на линию кормового ролика не должен представляться как грузоподъемность при подъеме.

В2: Какие существуют варианты расположения вала и смазки?

О2: Ролик может вращаться вокруг неподвижного вала, или вал и ролик могут вращаться вместе как единый узел. Любая из этих конфигураций может быть спроектирована с водяной или масляной смазкой. Окончательная комбинация зависит от нагрузки, конструкции подшипника или втулки, уплотнения, условий эксплуатации, доступа для технического обслуживания и утвержденных требований проекта.

В3: Какая информация требуется для твердого предложения?

О3: Предоставьте общее расположение судна, рабочее назначение, спецификацию линии или цепи, максимальную нагрузку и удерживающую нагрузку тормоза лебедки, углы обхвата и бокового натяжения, требуемые размеры и профиль ролика, предпочтительное расположение вала, требование к водяной или масляной смазке, марки материалов, детали фундамента, требования к FEA и классу, объем инспекции, количество, пункт назначения и график доставки.
