Устройство для быстрого запуска спасательных лодок
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Модель №.: | JYH31 | Подъем рабочей нагрузки: | 31kN |
|---|---|---|---|
| Снижение рабочей нагрузки: | 31kN | Скорость подъема: | ≥48 м/мин |
| Понижая скорость: | 48- 60 м/мин | Макс. Уменьшение длины: | 30 м |
| Условие дизайна: | Крен 20°, обрезка 10° | Вес подходящей полностью загруженной лодки: | ≤ 31 кН |
| Выделить: | Шлюпбалка спасательной лодки MODU быстрая,быстрая шлюпбалка спасательной лодки,Оборудование сбережений морской флоры и фауны MODU |
||
Характер продукции

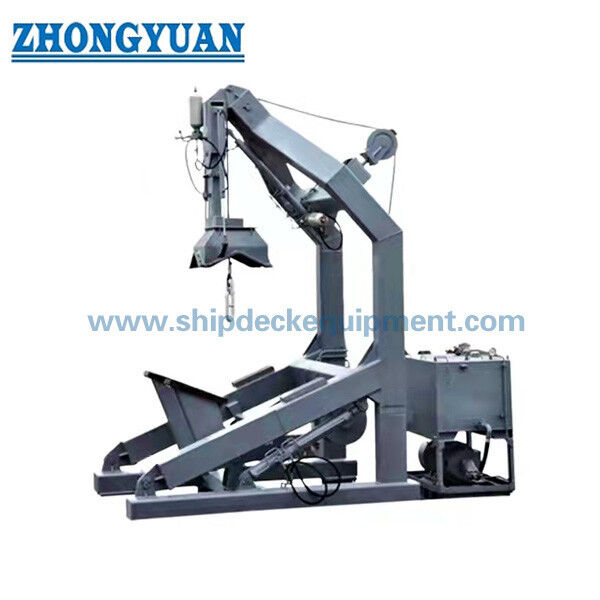

Устройство для быстрого запуска спасательных лодок
Обзор продукции
Это устройство для запуска быстрой спасательной лодки представляет собой гидравлический аутбордный, однопадный прибор, предназначенный для высокоскоростного запуска и восстановления быстрой спасательной лодки.Документированная конфигурация имеет максимальную рабочую мощность 31 кН, подъем и опускание нагрузки, высокоскоростной подъем не менее 48 м/мин, гидравлическая амортизация ударов и активная система компенсации напряжения/волн.
Система скорее похожа на быструю спасательную лодку, чем на обычную.Гидравлические функции управления и ударного/напряжения отвечают эксплуатационным требованиям быстрого спасательного суднаСопутствующая гидравлическая лебедка имеет свою собственную ориентировочную рабочую нагрузку 33 кН и не следует путать с утвержденной нагрузкой 31 кН.
Быстрые спецификации
- Тип Davit:Гидравлический аутборд однопадающий скоростной спасательный катер
- Максимальная рабочая / подъемная / опускающая нагрузка:31 кН
- Минимальная рабочая нагрузка в сертификате MED:5 кН
- Скорость подъема лодки:≥ 48 м/мин / ≥ 0,8 м/с
- Высота опускания:30 м в технической спецификации
- Амортизатор:Гидравлический тип
- Система напряжения:Система активной волновой компенсации / активного напряжения
Основные технические параметры
| Параметр | H31 Взрыв | Связанная винт HW33 / интерфейс |
| Рабочая нагрузка | 31 кН | Справочная рабочая нагрузка лебедки 33 кН |
| Подъемная нагрузка | 31 кН | Гидравлические подъемники |
| Снижение нагрузки | 31 кН | Гидравлическое опускание |
| Минимальная рабочая нагрузка | 5 кН в историческом сертификате MED | — |
| Скорость подъема | ≥ 48 м/мин | Минимальная скорость 0,8 м/с в историческом сертификате MED |
| Снижение высоты | 30 м | Спецификация проекта |
| Проводные веревки | Ø18 мм, стойкий к вращению/коррозии | MBL 186 кН в историческом сертификате MED |
| Запас энергии | 63-литровый аккумулятор в историческом сертификате MED | Используется для функции высадки на борт |
| Масса системы | ~4200 кг, включая лебедку | — |
Структура и компоненты
Документированная система включает в себя конструкцию ручки, винтовые и цилиндровые базы, гидравлическую насосную станцию, аккумулятор, гидравлические цилиндры, штурвал, буферное устройство, предельное устройство,поддержка лодки и устройство привязки, связанная с ним гидравлическая лебедка, электрическое/гидравлическое управление и главная проволока.
Управление и управление
В документальной технической спецификации указано 55 кВт, 440 В / 60 Гц / трехфазный двигатель для гидравлической системы,в то время как связанная гидравлическая лебедка выполняет подъем и опусканиеАварийная подъемная работа выполняется ручным насосом в документальной конфигурации.
Поглощение ударов и активное напряжение
Гидравлический амортизатор включен в документированную систему H31 для уменьшения временных нагрузок во время запуска и восстановления.Техническая спецификация также определяет функцию активного напряжения/компенсации волныЭти характеристики должны рассматриваться как функции системы, а не как общие требования для всех быстрых спасательных лодок.
Как это работает
Быстрая спасательная лодка загружается внутрь, подключается к крюку для одного падения и гидравлически поднимается.высокоскоростная гидравлическая лебедка поднимает лодку при утвержденной нагрузке и скорости, в то время как ударно-напряженная система управляет динамическим интерфейсом между лодкой и судном в пределах утвержденного рабочего объема..
Проверка и документация
Исторический пакет экспертизы типа MED включает в себя общую схему, чертежи электрических и гидравлических систем, чертежи аккумулятора и буферного блока, чертежи проволоки и лодки.Сертификат явно рассматривает соответствующую лебедку как компонент, который должен соответствовать применимым требованиям MED.. Техническое обслуживание и испытания должны выполняться в соответствии с утвержденными руководствами и действующим режимом SOLAS/MSC.402 ((96).
Стандарты и сертификация
Срок действия сертификата Bureau Veritas MED Module B для исходной модели H31 истек 23 февраля 2025 года.Это остается сильным историческим свидетельством конструкции для минимальной конфигурации рабочей нагрузки 31 кН / 5 кН, винт HW33, аккумулятор 63 л и веревка Ø18 мм, но он не должен быть представлен в качестве текущего одобрения MED.
Руководство по выбору и расследованию
1. Предоставьте модель быстрого спасательного катера, одобренную полностью загруженную грузовую нагрузку и интерфейс подъема/выпуска с одной точкой.
2Подтвердить требуемую скорость подъема, понижение высоты и условия работы судна.
3Подтвердить, требуется ли гидравлическая амортизация и активная компенсация напряжения/волн в соответствии с утвержденной конфигурацией проекта.
4. Подтвердить питание судна, гидравлические системы интерфейсов и аварийных / ручной эксплуатации требований.
5Подтвердите текущий класс, флаг и маршрут сертификации MED до предложения.
Заявления
Быстрые системы спасательных лодок. Танкеры и суда поддержки на море были одобрены. Быстрое спасательное восстановление.
Рисунок и фотографии
Частые вопросы
Вопрос 1. Почему лебедка имеет номинальную мощность 33 кН, когда лебедка 31 кН?в то время как соответствующая гидравлическая лебедка имеет ориентировочную рабочую нагрузку 33 кН.
Вопрос 2: стандартная активная компенсация подъема на каждой скоростной спасательной лодке?Он задокументирован для этой системы 31 кН и должен быть заявлен только для конфигураций, включающих утвержденную систему напряжения..
Q3. Действующий сертификат MED действителен? Нет. Срок действия сертификата Module B истек 23 февраля 2025 года; для подачи заявки на одобрение требуется обновленный/действующий сертификат.
