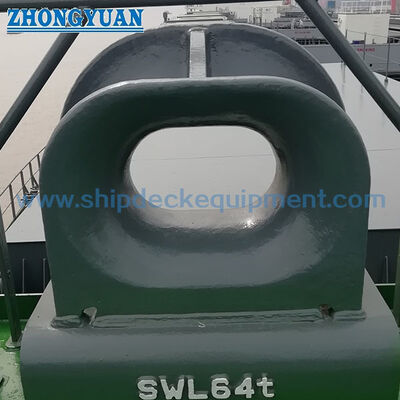

Защитный щит с установкой на Панаме ∙ DIN 81915 Форма литой стальной веревки для буксировки судов
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Тип: | Тип А, Тип Б | Диапазон SWL: | 10-320KN |
|---|---|---|---|
| Материалы: | Литье C-Mn стали, Литье нержавеющей стали, также можем поставлять специальную сталь для ледокола. | Технический стандарт: | ДИН 81915:1998-8 |
| Масса: | От 19,5 до 840 кг | Обработка поверхности: | пескоструйка до S2.5 + один слой эпоксидной фабрики, полированная нержавеющая сталь, доступна индиви |
| Сертификаты классификации: | CCS, NK, BV, ABS, DNV, LR, КР, IRS | ||
| Выделить: | DIN 81915 Форма А привязка,ДИН 81915 Привязка к морю |
||
Характер продукции
Балуарк Монтированный Панамский Чак DIN 81915 Форма Литой Стальной Шнур Руководство для Корабельной Командировки
Обзор продукции
Форма DIN 81915 формы A, устанавливаемая на батуте, является литой стальной проводником для верёвки, используемой на батутах судов, где для крепления или буксировки линий требуется определенный закрытый проход и гладкий радиус контакта веревки.Это помогает ограничить положение веревки и уменьшить прямое трение между веревкой и структурой судна во время причаления, перемещение, привязка в гавани и устройство буксировочной линии, где это применимо.
Данная страница написана для формы A на базе данных DIN 81915. Страница не должна рассматриваться как страница подъемного продукта.Местное укрепление оплотов, обработки поверхности и объема сертификата должны быть подтверждены в соответствии с чертежом сосуда и спецификацией проекта.
Быстрые спецификации
- Вид продукции: Панамский козырь, установленный на ограждении / закрытый козырь для причаления → направляет козырь или буксирующие линии через контролируемый канатопровод.
- Стандарт и форма: DIN 81915 Форма A → Немецкая стандартная ссылка для геометрии и номинального размера подпорки.
- Номинальный диапазон размеров: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → выбран в соответствии с SWL, расположением веревки, пространством установки и рисунком сосуда.
- Диапазон SWL от предоставленных данных: от 10 до 320 кН → используется в качестве нагрузки на выбор продукта, не смешивается с верёвкой MBL, нагрузкой на разрыв, нагрузкой на проверку или нагрузкой на испытание.
- Варианты материалов: литая сталь C-Mn, литая сталь из нержавеющей стали и специальная сталь для ледяного класса или конкретных требований проекта → конечный класс материала должен быть подтвержден до предложения.
- Масштаб веса на основе представленных данных: от 16,5 до 840 кг в зависимости от материала и номинального размера → полезен для обработки, упаковки, планирования установки и оценки груза.
- Обработка поверхности: Sa 2.5 взрыв + однослойный эпоксидный магазинный праймер в качестве ссылки → полированная нержавеющая сталь или индивидуальная обработка поверхности могут быть обсуждены при необходимости.
- Производственный фокус: гладкий радиус контакта веревки, прочность литого корпуса, облицовка краев, интерфейс для монтажа балкона, измерение измерений и подтверждение объема сертификата.
Основные технические параметры
| Номинальный Размер |
SWL КН |
b1 | b2 | d | e | f | h1 | h2 | h3 | 1 | l2 | r1 | r2 | s1 | s2 | w1 | w2 | Вес (ГГГ) в кг |
Вес (GS) в кг |
| 1 | 10 | 250 | 175 | 30 | 125 | 15 | 160 | 65 | 20 | 285 | 115 | R80 | R45 | 10 | 5 | 125 | 90 | 16.5 | 18 |
| 2 | 20 | 315 | 225 | 35 | 157.5 | 18 | 200 | 70 | 25 | 360 | 125 | R100 | Р57.5 | 12 | 6 | 160 | 115 | 24 | 26 |
| 3 | 30 | 390 | 275 | 40 | 195 | 21 | 250 | 75 | 32 | 450 | 140 | R125 | R70 | 14 | 7 | 200 | 140 | 39 | 42 |
| 5 | 50 | 480 | 340 | 45 | 240 | 24 | 300 | 80 | 38 | 550 | 160 | R150 | R90 | 16 | 8 | 250 | 180 | 69 | 74 |
| 8 | 80 | 585 | 415 | 50 | 292.5 | 27 | 360 | 90 | 45 | 680 | 180 | R180 | R112.5 | 18 | 9 | 320 | 225 | 112 | 120 |
| 12 | 120 | 710 | 500 | - | 355 | 30 | 440 | 110 | 55 | 840 | - | R220 | R135 | 20 | 10 | 400 | 270 | 175 | 185 |
| 20 | 200 | 840 | 595 | - | 420 | 33 | 520 | 130 | 65 | 1020 | - | R260 | R160 | 22 | 11 | 500 | 320 | 265 | 285 |
| 32 | 320 | 1100 | 800 | - | 550 | 700 | 150 | 80 | 1300 | - | R350 | R200 | 35 | 20 | 600 | 400 | 730 | 795 |
Руководство по выбору и расследованию
Шаг 1: Подтвердить DIN 81915 Форма А на балконе и номинальный размер 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 согласно чертежу судна.
Шаг 2: Подтвердить требуемую SWL, направление привязки или буксирующей линии, тип веревки, диаметр веревки, и является ли прицеп для нового строительства или замены.
Шаг 3: Подтвердить положение установки балкона, расположение отверстия, интерфейс сварки, окружающее корпусное укрепление и доступное место для установки.
Шаг 4: Подтвердить требования к материалу: литая сталь, литая нержавеющая сталь, специальная сталь для использования в ледяном классе или другой указанный материал.
Шаг 5: Подтвердить обработку поверхности: Sa 2.5 взрыв эпоксидной фабрикой праймера, окончательной системы краски, полированной поверхности из нержавеющей стали или индивидуального покрытия.
Шаг 6: Подтвердите объем сертификата до предложения: сертификат производителя, сертификат материала, сертификат класса, проверка свидетелей или одобрение конкретного проекта.
Шаг 7: Укажите количество, место доставки, требуемое время доставки, чертеж установки и справочные фотографии, если они доступны.
Структура
Корпус отливки. Закрытый проход веревки. Гладкий радиус контакта веревки. Интерфейс установки.
Преимущества литья, установки и техники
- Замкнутая геометрия замыкания помогает держать линию крепления или буксировки в пределах определенного пути верёвки и уменьшает прямой контакт между верёвкой и краем опора.
- Гладкие радиусы контактов веревки должны быть обтянуты и проверены после литья, чтобы уменьшить местный острый контакт и помочь защитить волоконную веревку или проволоку.
- Поставка литой стали подходит, когда проект требует надежного проводника веревки с определенной формой, повторяемой геометрией и специальной для проекта сферой инспекции.
- Устройство, установленное на балконе, должно быть пересмотрено вместе с местным усилением корпуса, углом провода веревки, деталями сварки и процедурой установки на верфи.
- Поставленный диапазон SWL обеспечивает четкую основу для выбора, но его не следует путать с верёвкой MBL, нагрузкой на разрыв верёвки, пробной нагрузкой или испытательной нагрузкой.
- В приведенной таблице данные по весу GGG и GS должны содержаться отдельно; для котировки литой стали следует подтвердить окончательный класс материала и вес.
- В случае, когда это требуется спецификацией судна или процедурой утверждения класса, может быть организована проверка на основе FEA, проверка литья, область NDT или проверка свидетелей класса.
Атрибуты настройки
- Стандарт: DIN 81915:1998-08 → используется, когда верфь или спецификация владельца требует размеров балкона DIN или установки на палубе.
- Форма: Форма А → конфигурация закрытого козыря, установленного на балконе, для наведения каната на привязке и буксировке.
- Номинальный размер: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → выбирать в соответствии с SWL, путь веревки, и судна чертеж.
- SWL: 10 ‰ 320 кН от предоставленных данных → нагрузка на выбор продукта, а не нагрузка на веревку MBL или нагрузка на разрыв.
- Материал: литая C-Mn сталь / литая нержавеющая сталь / специальная сталь → конечный класс и объем сертификата должны быть подтверждены до производства.
- Поверхностная обработка: Sa 2.5 взрыв + эпоксидный магазинный праймер в качестве ссылки → окончательное покрытие соответствует спецификации окраски сосуда или требованиям клиента.
- Установка: монтаж на опорном балконе → местное усиление, деталь сварки и процедура установки должны быть подтверждены на чертеже.
- Требования к сертификату: доступны в зависимости от объема заказа → проверка класса и уровень сертификата должны быть подтверждены до предложения.
Как это работает
Mooring or towing line approaches the bulwark area → Rope passes through the closed chock opening → Smooth cast contact radius guides the rope path → Local contact force is transferred into the bulwark structure → Inspection and final coating are completed according to project requirement
Заявления
Грузовые суда. Грузоперевозчики. Танкеры. Контейнерные суда. Буксиры. Рабочие катера. Баржи.
Сертификации и преимущества
Сертификаты могут быть организованы в соответствии с требованиями проекта, объемом инспекции, отслеживаемостью материалов и процедурой одобрения классового общества.
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.

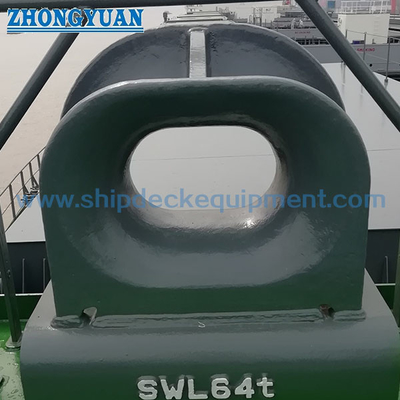

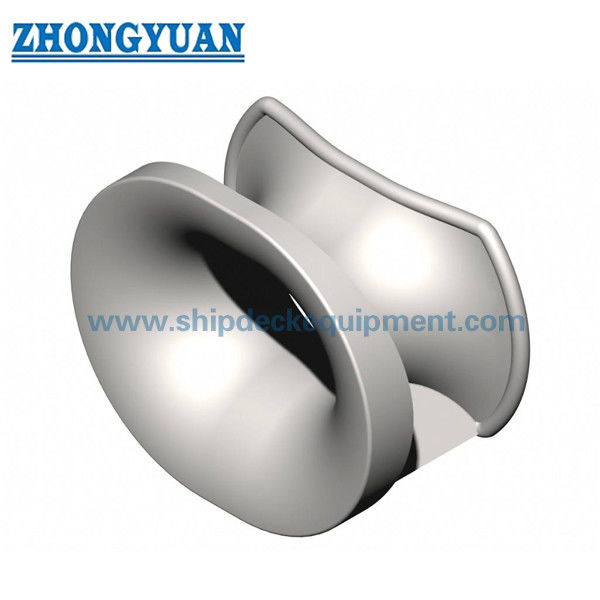

Рисунок и фотографии
Частые вопросы
Вопрос 1: является ли DIN 81915 Форма A подъемным продуктом?
Ответ: Нет. Этот продукт представляет собой закрепленный на батуте козырь, используемый для руководства и ограничения пути верёвки.или приспособления для подъема.
Вопрос 2: Можно ли рассматривать SWL в таблице как нагрузку на разрыв веревки?
О2: Нет. Значения SWL в приведенной таблице - это нагрузки на выбор продукта.и испытательная нагрузка - это разные понятия и должны быть подтверждены отдельно в соответствии с устройством причаления или буксировки судна..
Q3: Какая информация необходима перед предложением?
A3: Подтвердить форму DIN 81915 A, номинальный размер, SWL, класс материала, обработку поверхности, количество, чертеж установки, требование сертификата, место назначения доставки и требуемое время доставки.
О2: Нет. Значения SWL в приведенной таблице - это нагрузки на выбор продукта.и испытательная нагрузка - это разные понятия и должны быть подтверждены отдельно в соответствии с устройством причаления или буксировки судна..
