Палубный шпигат из литой стали для швартовки и буксировки судов | DIN 81915:1998 Форма A
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Тип: | Тип А, Тип Б | Диапазон SWL: | 10-320KN |
|---|---|---|---|
| Материалы: | Литье C-Mn стали, Литье нержавеющей стали, также можем поставлять специальную сталь для ледокола. | Технический стандарт: | ДИН 81915:1998-8 |
| Масса: | От 19,5 до 840 кг | Обработка поверхности: | пескоструйка до S2.5 + один слой эпоксидной фабрики, полированная нержавеющая сталь, доступна индиви |
| Сертификаты классификации: | CCS, NK, BV, ABS, DNV, LR, КР, IRS | ||
| Выделить: | DIN 81915 Форма А привязка,ДИН 81915 Привязка к морю |
||
Характер продукции

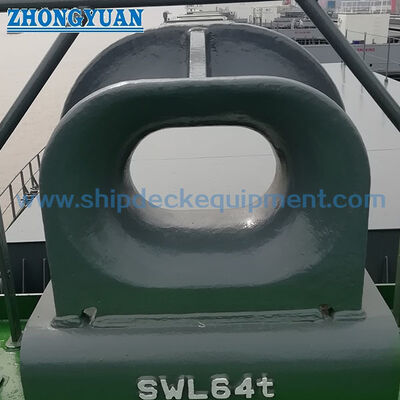

Защитный щит из литой стали Панамский колк для причаления и буксировки судов DIN 81915:1998 Форма А
Обзор продукции
Форма DIN 81915 формы A, устанавливаемая на батуте, является литой стальной проводником для верёвки, используемой на батутах судов, где для крепления или буксировки линий требуется определенный закрытый проход и гладкий радиус контакта веревки.Это помогает ограничить положение веревки и уменьшить прямое трение между веревкой и структурой судна во время причаления, перемещение, привязка в гавани и устройство буксировочной линии, где это применимо.
Данная страница написана для формы A на базе данных DIN 81915. Страница не должна рассматриваться как страница подъемного продукта.Местное укрепление оплотов, обработки поверхности и объема сертификата должны быть подтверждены в соответствии с чертежом сосуда и спецификацией проекта.
Быстрые спецификации
- Вид продукции: Панамский козырь, установленный на ограждении / закрытый козырь для причаления → направляет козырь или буксирующие линии через контролируемый канатопровод.
- Стандарт и форма: DIN 81915 Форма A → Немецкая стандартная ссылка для геометрии и номинального размера подпорки.
- Номинальный диапазон размеров: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → выбран в соответствии с SWL, расположением веревки, пространством установки и рисунком сосуда.
- Диапазон SWL от предоставленных данных: от 10 до 320 кН → используется в качестве нагрузки на выбор продукта, не смешивается с верёвкой MBL, нагрузкой на разрыв, нагрузкой на проверку или нагрузкой на испытание.
- Варианты материалов: литая сталь C-Mn, литая сталь из нержавеющей стали и специальная сталь для ледяного класса или конкретных требований проекта → конечный класс материала должен быть подтвержден до предложения.
- Масштаб веса на основе представленных данных: от 16,5 до 840 кг в зависимости от материала и номинального размера → полезен для обработки, упаковки, планирования установки и оценки груза.
- Обработка поверхности: Sa 2.5 взрыв + однослойный эпоксидный магазинный праймер в качестве ссылки → полированная нержавеющая сталь или индивидуальная обработка поверхности могут быть обсуждены при необходимости.
- Производственный фокус: гладкий радиус контакта веревки, прочность литого корпуса, облицовка краев, интерфейс для монтажа балкона, измерение измерений и подтверждение объема сертификата.
Основные технические параметры
| Номинальный Размер |
SWL КН |
b1 | b2 | d | e | f | h1 | h2 | h3 | 1 | l2 | r1 | r2 | s1 | s2 | w1 | w2 | Вес (ГГГ) в кг |
Вес (GS) в кг |
| 1 | 10 | 250 | 175 | 30 | 125 | 15 | 160 | 65 | 20 | 285 | 115 | R80 | R45 | 10 | 5 | 125 | 90 | 16.5 | 18 |
| 2 | 20 | 315 | 225 | 35 | 157.5 | 18 | 200 | 70 | 25 | 360 | 125 | R100 | Р57.5 | 12 | 6 | 160 | 115 | 24 | 26 |
| 3 | 30 | 390 | 275 | 40 | 195 | 21 | 250 | 75 | 32 | 450 | 140 | R125 | R70 | 14 | 7 | 200 | 140 | 39 | 42 |
| 5 | 50 | 480 | 340 | 45 | 240 | 24 | 300 | 80 | 38 | 550 | 160 | R150 | R90 | 16 | 8 | 250 | 180 | 69 | 74 |
| 8 | 80 | 585 | 415 | 50 | 292.5 | 27 | 360 | 90 | 45 | 680 | 180 | R180 | R112.5 | 18 | 9 | 320 | 225 | 112 | 120 |
| 12 | 120 | 710 | 500 | - | 355 | 30 | 440 | 110 | 55 | 840 | - | R220 | R135 | 20 | 10 | 400 | 270 | 175 | 185 |
| 20 | 200 | 840 | 595 | - | 420 | 33 | 520 | 130 | 65 | 1020 | - | R260 | R160 | 22 | 11 | 500 | 320 | 265 | 285 |
| 32 | 320 | 1100 | 800 | - | 550 | 700 | 150 | 80 | 1300 | - | R350 | R200 | 35 | 20 | 600 | 400 | 730 | 795 |
Руководство по выбору и расследованию
Шаг 1: Подтвердить DIN 81915 Форма А на балконе и номинальный размер 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 согласно чертежу судна.
Шаг 2: Подтвердить требуемую SWL, направление привязки или буксирующей линии, тип веревки, диаметр веревки, и является ли прицеп для нового строительства или замены.
Шаг 3: Подтвердить положение установки балкона, расположение отверстия, интерфейс сварки, окружающее корпусное укрепление и доступное место для установки.
Шаг 4: Подтвердить требования к материалу: литая сталь, литая нержавеющая сталь, специальная сталь для использования в ледяном классе или другой указанный материал.
Шаг 5: Подтвердить обработку поверхности: Sa 2.5 взрыв эпоксидной фабрикой праймера, окончательной системы краски, полированной поверхности из нержавеющей стали или индивидуального покрытия.
Шаг 6: Подтвердите объем сертификата до предложения: сертификат производителя, сертификат материала, сертификат класса, проверка свидетелей или одобрение конкретного проекта.
Шаг 7: Укажите количество, место доставки, требуемое время доставки, чертеж установки и справочные фотографии, если они доступны.
Структура
Корпус отливки. Закрытый проход веревки. Гладкий радиус контакта веревки. Интерфейс установки.
Преимущества литья, установки и техники
- Замкнутая геометрия замыкания помогает держать линию крепления или буксировки в пределах определенного пути верёвки и уменьшает прямой контакт между верёвкой и краем опора.
- Гладкие радиусы контактов веревки должны быть обтянуты и проверены после литья, чтобы уменьшить местный острый контакт и помочь защитить волоконную веревку или проволоку.
- Поставка литой стали подходит, когда проект требует надежного проводника веревки с определенной формой, повторяемой геометрией и специальной для проекта сферой инспекции.
- Устройство, установленное на балконе, должно быть пересмотрено вместе с местным усилением корпуса, углом провода веревки, деталями сварки и процедурой установки на верфи.
- Поставленный диапазон SWL обеспечивает четкую основу для выбора, но его не следует путать с верёвкой MBL, нагрузкой на разрыв верёвки, пробной нагрузкой или испытательной нагрузкой.
- В приведенной таблице данные по весу GGG и GS должны содержаться отдельно; для котировки литой стали следует подтвердить окончательный класс материала и вес.
- В случае, когда это требуется спецификацией судна или процедурой утверждения класса, может быть организована проверка на основе FEA, проверка литья, область NDT или проверка свидетелей класса.
Атрибуты настройки
- Стандарт: DIN 81915:1998-08 → используется, когда верфь или спецификация владельца требует размеров балкона DIN или установки на палубе.
- Форма: Форма А → конфигурация закрытого козыря, установленного на балконе, для наведения каната на привязке и буксировке.
- Номинальный размер: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → выбирать в соответствии с SWL, путь веревки, и судна чертеж.
- SWL: 10 ‰ 320 кН от предоставленных данных → нагрузка на выбор продукта, а не нагрузка на веревку MBL или нагрузка на разрыв.
- Материал: литая C-Mn сталь / литая нержавеющая сталь / специальная сталь → конечный класс и объем сертификата должны быть подтверждены до производства.
- Поверхностная обработка: Sa 2.5 взрыв + эпоксидный магазинный праймер в качестве ссылки → окончательное покрытие соответствует спецификации окраски сосуда или требованиям клиента.
- Установка: монтаж на опорном балконе → местное усиление, деталь сварки и процедура установки должны быть подтверждены на чертеже.
- Требования к сертификату: доступны в зависимости от объема заказа → проверка класса и уровень сертификата должны быть подтверждены до предложения.
Как это работает
Mooring or towing line approaches the bulwark area → Rope passes through the closed chock opening → Smooth cast contact radius guides the rope path → Local contact force is transferred into the bulwark structure → Inspection and final coating are completed according to project requirement
Заявления
Грузовые суда. Грузоперевозчики. Танкеры. Контейнерные суда. Буксиры. Рабочие катера. Баржи.
Сертификации и преимущества
Сертификаты могут быть организованы в соответствии с требованиями проекта, объемом инспекции, отслеживаемостью материалов и процедурой одобрения классового общества.
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.

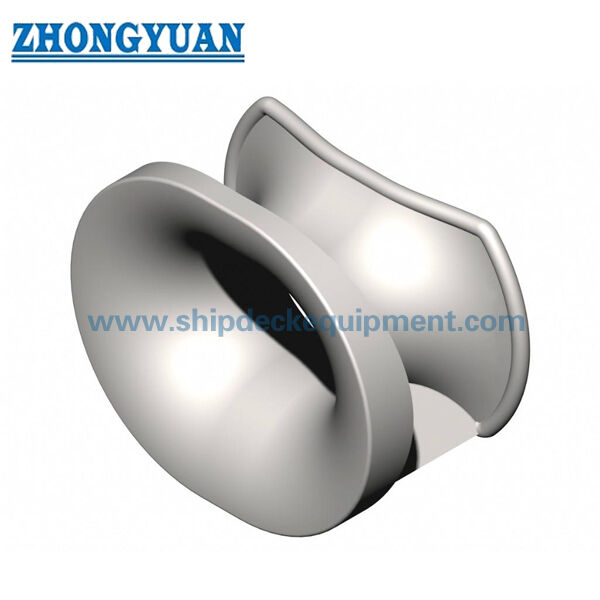

Рисунок и фотографии
Частые вопросы
Вопрос 1: является ли DIN 81915 Форма A подъемным продуктом?
Ответ: Нет. Этот продукт представляет собой закрепленный на батуте козырь, используемый для руководства и ограничения пути верёвки.или приспособления для подъема.
Вопрос 2: Можно ли рассматривать SWL в таблице как нагрузку на разрыв веревки?
О2: Нет. Значения SWL в приведенной таблице - это нагрузки на выбор продукта.и испытательная нагрузка - это разные понятия и должны быть подтверждены отдельно в соответствии с устройством причаления или буксировки судна..
Q3: Какая информация необходима перед предложением?
A3: Подтвердить форму DIN 81915 A, номинальный размер, SWL, класс материала, обработку поверхности, количество, чертеж установки, требование сертификата, место назначения доставки и требуемое время доставки.
