ISO 13776 Подставка для палубы Роликовая направляющая | Однороликовая канатная направляющая для швартовки и буксировки судов
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Технический стандарт: | ИСО 13776:2012 | Свл: | От 265 до 1942 кН (θ=90°), от 186 до 1373 кН (θ=0°) |
|---|---|---|---|
| Тип: | Тип a, b, c | Номинальный размер: | 150-500 Mm |
| Ролик нет.: | Однокатушки | Материалы: | Высокопрочная сталь, нержавеющая сталь, литейная сталь, чугун с шаровидным графитом |
| Обработка поверхности: | пескоструйная обработка до S2,5 + один слой эпоксидной межоперационной грунтовки, оцинковка, полиров | Сертификаты классификации: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS и т. д. |
| Выделить: | ISO 13776 Педэстальный ролик |
||
Характер продукции
ИСО 13776 Поверхность подставки, подставка роллеров, вертикальная вертикаль.
Обзор продукции
ISO 13776 на палубе стоянка пьедестальный ролик fairlead - это однороллевое верёвное устройство, используемое на палубах кораблей, где якорная или буксирная линия должна менять направление вокруг вертикального ролика.Поворачивающийся стальной ролик помогает направить путь веревки и уменьшить скольжение абразии по сравнению с фиксированной контактной поверхности, в то время как подставка передает силу реакции веревки в конструкцию палубы через сварную основу.
Данная страница подготовлена для ISO 13776 на палубе стоянки пьедестальных роликовых фэрлидов с номинальными размерами Dn 150 до 500 и ссылками на SWL-значения из предоставленных данных.Прокатные ролики из стали 2012 и ISO 13755; онлайн-информация ISO показывает ISO 13776:2020 и ISO 13755:2020 как текущие официальные издания, поэтому требуемое стандартное издание должно быть подтверждено до окончательной котировки, одобрения чертежа,и маркировки продукции.
Быстрые спецификации
- Тип продукции: на палубе стоянка, подставка, роликовая пряжа → одновертикальное рулевое руководство для приставок судов и управления направлением буксировочных канатов.
- Технический стандарт: ISO 13776:2012 из предоставленных данных → проектное издание следует подтвердить, поскольку ISO 13776:2020 указано в Интернете как текущее издание.
- Стандарт ролика: ISO 13755 стальной ролик → ролик Тип A / B / C влияет на выбранное измерение d и интерфейс ролика.
- Номинальный диапазон размеров: Dn 150 - 500 мм → основной диапазон выбора для палубных фейрлидов в приведенной таблице.
- Справочный диапазон SWL: от 265 до 1942 кН при θ = 90° и от 186 до 1373 кН при θ = 0° → справочные значения натяжения веревки из предоставленных данных, но не грузоподъемность.
- Справочная высота и масса: H = 500 / 1000 / 1500 мм → рассчитанные массы являются справочными и не включают стальные ролики согласно прилагаемой примечанию.
- Варианты материалов: высокопрочная сталь, нержавеющая сталь, литая сталь и узловое чугун → конечный класс материала и распределение деталей должны быть подтверждены до производства.
- Обработка поверхности: Sa 2.5 взрыв + эпоксидный мастерский праймер, оцинкованный, полированный или индивидуальный конец → конечное покрытие должно соответствовать требованиям к коррозии и инспекции проекта.
Основные технические параметры
|
Номинальный размер Dn |
D1 |
D2 |
d |
h |
h1 |
t1 |
t2 |
t3 |
Длина сварной ноги | ||||||||
| Тип A&B | Тип С | Z1 | Z2 | ||||||||||||||
| 150 | 220 | 230 | 71,5 | 81,5 | 200 | 100 | 16 | 10 | 16 | 8 | 5 | ||||||
| 200 | 288 | 300 | 93,5 | 102,5 | 200 | 100 | 20 | 12 | 20 | 10 | 6 | ||||||
| 250 | 357 | 370 | 113,5 | 119,5 | 200 | 100 | 22 | 12.5 | 22 | 11 | 6 | ||||||
| 300 | 417 | 430 | 128,5 | 130,5 | 225 | 125 | 24 | 13 | 24 | 12 | 6,5 | ||||||
| 350 | 472 | 490 | 145,5 | 152,5 | 225 | 125 | 26 | 17 | 26 | 15 | 8,5 | ||||||
| 400 | 540 | 560 | 154,5 | 164,5 | 250 | 150 | 28 | 18 | 28 | 17 | 9 | ||||||
| 450 | 600 | 620 | 167,5 | 179,5 | 250 | 150 | 30 | 20 | 30 | 20 | 10 | ||||||
| 500 | 655 | 680 | 178,5 | 195,5 | 250 | 150 | 32 | 22 | 34 | 23 | 11 | ||||||
|
Номинальный размер Dn |
SWL |
Расчетная масса (кг) (только для справки) |
|||||||||||||||
| θ=90° | θ=00 | ||||||||||||||||
| (Kn) | (тонны) | (kN) | (тонны) | H=500 | H=1000 | H=1500 | |||||||||||
| 150 | 265 | 27 | 186 | 19 | 55 | 115 | 198 | ||||||||||
| 200 | 441 | 45 | 314 | 32 | 86 | 169 | 278 | ||||||||||
| 250 | 579 | 59 | 412 | 42 | 113 | 210 | 335 | ||||||||||
| 300 | 726 | 74 | 510 | 52 | 145 | 256 | 395 | ||||||||||
| 350 | 1040 | 106 | 736 | 75 | 201 | 358 | 552 | ||||||||||
| 400 | 1246 | 127 | 883 | 90 | 255 | 436 | 657 | ||||||||||
| 450 | 1599 | 163 | 1128 | 115 | 314 | 530 | 791 | ||||||||||
| 500 | 1942 | 198 | 1373 | 140 | 383 | 636 | 938 | ||||||||||
|
a Сварка с разветвлением доступна на основе того же объема/прочности сварки b θ относительный угол веревок на пьедестале (см. приложение А) c SWL 1s максимальное применяемое напряжение веревки на основе 90° (θ=90°) и 180° (θ=0°) отклонения направления веревки по вертикальной вертикали. Указанные в таблице SWL предназначены только для справки. "SWL" может регулироваться в зависимости от фактических условий загрузки, а фактическая маркировка должна быть согласована между пользователем и производителем. d Расчетная масса для справки, не включая стальные ролики на пьедестале. e d должно быть определено в зависимости от типа стального валика (тип A & B и тип C, как указано в ISO 13755 Стальные валки |
|||||||||||||||||
Руководство по выбору и расследованию
Шаг 1: Подтвердить требуемую стандартную версию: ISO 13776:2012 в соответствии с поставленной версией, текущую версию ISO 13776 или требования к чертежам для конкретного проекта.
Шаг 2: Подтвердить тип фейрлида A / B / C, номинальный размер Dn 150-500 и тип ролика ISO 13755, поскольку размер d зависит от выбранного типа стального ролика.
Шаг 3: подтвердить направление верёвки, относительный угол верёвки θ, требуемую маркировку SWL, фактическое состояние загрузки и используется ли продукт для закрепления, управления буксирующей линией или замены.
Шаг 4: Подтвердить высоту стойки палубы H, фундамент палубы, интерфейс сварки, длину сварной ноги, требование сварки с разветвлением, арматуру и пропускную способность установки.
Шаг 5: Подтвердить качество материала для пьедестала, ролика, вала, куста и сопутствующих частей; также подтвердить обработку поверхности, объем НДТ, требования к испытаниям и требования к сертификату.
Шаг 6: Укажите количество, тип судна, чертеж установки, эскиз пути верёвки, справочную фотографию, если она доступна, место назначения и требуемое время доставки.
Структура
Single ISO 13755 steel roller | Deck stand pedestal body | Roller shaft and bush interface | Rope-contact roller surface | Welded deck base | Welding leg Z1 / Z2 area | Optional chamfered welding | Shop primer, оцинкованные, полированные или специально обработанные поверхности
Преимущества привязки, буксировки и техники
- Конструкция однорулочного пьедестала направляет линию крепления или буксировки через контролируемое изменение направления, помогая снизить сдвиг веревки на фиксированных конструкциях палубы.
- Совместимость роликов по ISO 13755 дает четкую основу для выбора размеров интерфейсов роликов типа A / B / C, особенно размер d, указанный в прилагаемой таблице.
- Значения SWL разделены условием угла верёвки, что помогает покупателю избежать обращения с одним значением нагрузки как универсальным для всех углов проводки и устройств палубы.
- Выбор высоты подставки на палубе влияет на высоту провода веревки, просвет на палубе, доступ к техническому обслуживанию и расположение установки вокруг причального или буксировочного оборудования.
- Для первоначального проектирования и цитирования приведены значения Z1 и Z2; фактическая детализация сварки, разветвление и арматура палубы должны соответствовать утвержденному чертежу.
- Гладкая поверхность ролика, правильное выравнивание вала и подходящий интерфейс куста / подшипника помогают ролику вращаться с веревкой и уменьшают ненужное местное износ.
- Отливка, сварка, обработка, НДТ, обработка поверхности и объем сертификата могут быть организованы в соответствии с требованиями заказа, планом инспекции и процедурой одобрения класса.
- На странице не описывается, как подъемное устройство; это верёвка, предназначенная для привязки судов и устройства буксирных линий.
Атрибуты настройки
- Стандарт: ISO 13776:2012 из предоставленных данных → подтвердить, требуется ли в проекте предоставленное издание или текущее издание ISO 13776.
- Тип продукции: Подставка на палубе, подставка на ролике → вертикальное однороликовое верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное верёвное.
- Номинальный размер: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → выбирается в соответствии с расположением веревки, ссылкой на SWL и требованиями к чертежу.
- Тип ролика: тип A / B / C согласно ISO 13755 стальные ролики → влияет на интерфейс ролика и размер d.
- Ссылка SWL: 2651942 кН при θ = 90° и 1861373 кН при θ = 0° → окончательная маркировка должна быть согласована между пользователем и производителем в соответствии с фактическими условиями нагрузки.
- Расчетная масса: H = 500 / 1000 / 1500 мм → в прилагаемой примечании указано, что масса не включает стальные ролики.
- Материал: высокопрочная сталь / нержавеющая сталь / литая сталь / узлообразное чугунное железо → необходимо подтвердить точный класс материала и объем сертификата.
- Поверхностная обработка: Sa 2.5 взрыв + эпоксидный магазинный праймер / оцинкованный / полированный / индивидуальный → конечная система защиты соответствует требованиям проекта.
- Требования к сертификату: доступны в соответствии с объемом заказа → сертификат класса, сертификат материала, сертификат производителя и проверка свидетелей должны быть подтверждены до предложения.
Как это работает
Mooring or towing line approaches the pedestal fairlead → Rope bears against the single steel roller → Roller rotates and changes rope direction → Reaction force is transferred through the pedestal and welded base into the deck structure → Final SWL marking and inspection follow the agreed loading condition and project requirement
Заявления
Ship deck mooring stations | Towing line guiding positions | Tugboats | Workboats | Cargo ships | Tankers | Bulk carriers | Offshore support vessels when specified by drawing | Newbuilding and replacement projects
Сертификации и преимущества
Сертификаты могут быть организованы в соответствии с требованиями проекта, объемом инспекции, отслеживаемостью материалов и процедурой одобрения классового общества.
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.

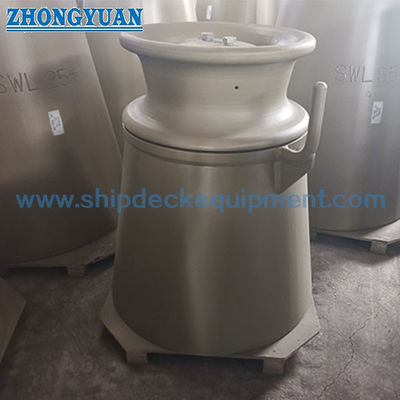

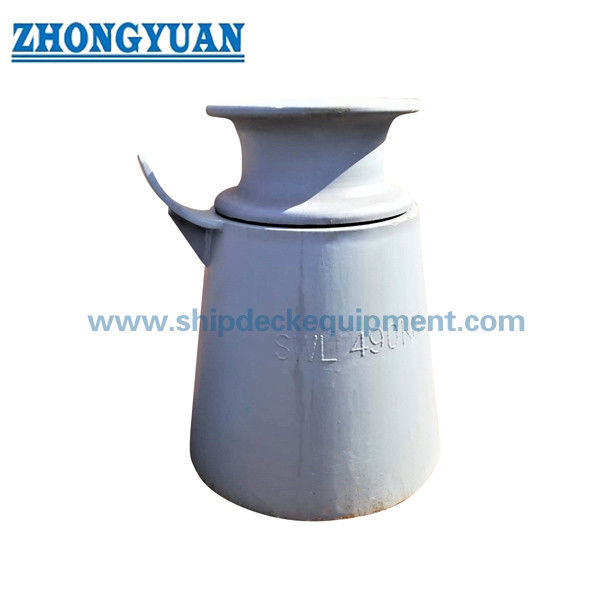

Рисунок и фотографии
Частые вопросы
Вопрос 1: является ли SWL в таблице ISO 13776 грузоподъемностью?
A1: Нет. Приведенные значения SWL являются максимальными применимыми значениями натяжения веревки для условий отклонения веревки на пьедестале. Их не следует переписывать как грузоподъемность, MBL,доказательная нагрузка, или испытательной нагрузки.
Вопрос 2: Как выбрать правильный размер Dn?
A2: Выберите Dn в соответствии с чертежом судна, углом провода веревки, необходимой маркировкой SWL, высотой подставки на палубе, типом ролика, размером установки, прочностью фундамента и требованиями к сертификату.Таблица предназначена для первоначального отбора и подтверждения предложения.
Q3: Если страница использует ISO 13776:2012 или ISO 13776:2020?
A3: Поставленные данные содержат ISO 13776:2012, в то время как онлайн-информация ISO перечисляет ISO 13776:2020 как текущее официальное издание.или классового общества.
