Обзор продукта

Роликовый направляющий выступ на опоре палубной стойки ISO 13776 представляет собой направляющую арматуру с одним роликом, используемую на палубах кораблей, где швартовный или буксирный трос должен менять направление вокруг вертикального ролика. Вращающийся стальной ролик помогает направлять канатную дорожку и уменьшить истирание при скольжении по сравнению с фиксированной контактной поверхностью, в то время как опорная стойка передает силу реакции каната на конструкцию настила через сварное основание.

Эта страница подготовлена ​​для роликовых выводов на палубной стойке по стандарту ISO 13776 с номинальными размерами от Ду от 150 до 500 и справочными значениями SWL из предоставленных данных. В предоставленных проектных данных указаны стальные ролики, соответствующие стандартам ISO 13776:2012 и ISO 13755; В онлайн-информации ISO ISO 13776:2020 и ISO 13755:2020 указаны в качестве текущих официальных изданий, поэтому требуемое стандартное издание должно быть подтверждено до окончательного предложения, утверждения чертежей и маркировки продукции.

Краткие характеристики

• Тип продукта: роликовая направляющая на палубной стойке → одинарная вертикальная роликовая направляющая для швартовки судов и управления направлением буксирного троса.
• Технический стандарт: ISO 13776:2012 на основе предоставленных данных → необходимо подтвердить редакцию проекта, поскольку ISO 13776:2020 указан в Интернете как текущая редакция.
• Стандарт ролика: стальной ролик ISO 13755 → Тип ролика A / B / C влияет на выбранный размер d и интерфейс ролика.
• Диапазон номинальных размеров: Ду от 150 до 500 мм → основной диапазон выбора направляющих палубных стоек указан в прилагаемой таблице.
• Контрольный диапазон SWL: от 265 до 1942 кН при θ = 90° и от 186 до 1373 кН при θ = 0° → эталонные значения натяжения каната основаны на предоставленных данных, а не на грузоподъемности.
• Ориентировочная высота и вес: H = 500 / 1000 / 1500 мм → расчетные веса приведены для справки и исключают стальной ролик в соответствии с прилагаемым примечанием.
• Варианты материалов: высокопрочная сталь, нержавеющая сталь, литейная сталь и чугун с шаровидным графитом → окончательный сорт материала и распределение деталей должны быть подтверждены до начала производства.
• Обработка поверхности: пескоструйная обработка Sa 2,5 + эпоксидная межоперационная грунтовка, оцинковка, полировка или обработка по индивидуальному заказу → окончательное покрытие должно соответствовать требованиям проекта по коррозии и проверке.

Основные технические параметры

Данные выбора на главной веб-странице для направляющей роликовой опоры стойки палубы по стандарту ISO 13776. Размеры указаны в мм, если не указано иное. Значения SWL являются справочными значениями из прилагаемой таблицы и должны быть подтверждены фактическим углом каната, условиями нагрузки и согласованной маркировкой изделия.

Справочные данные SWL и расчетного веса. Вес указан только для справки и не включает стальной ролик на направляющей опоре.

Руководство по выбору и запросам

Шаг 1. Подтвердите требуемую стандартную редакцию: ISO 13776:2012 в поставляемом виде, текущую редакцию ISO 13776 или требования к чертежам для конкретного проекта.

Шаг 2. Подтвердите тип направляющей A/B/C, номинальный размер Dn от 150 до 500 и тип ролика ISO 13755, поскольку размер d зависит от выбранного типа стального ролика.

Шаг 3. Подтвердите направление каната, относительный угол каната θ, требуемую маркировку SWL, фактическое состояние нагрузки, а также то, используется ли изделие для швартовки, направления буксирного троса или замены.

Шаг 4. Подтвердите высоту H стойки настила, фундамент настила, сварочный интерфейс, длину сварной опоры, требования к сварке с фаской, усиление и зазор для установки.

Шаг 5. Подтвердите марку материала опоры, ролика, вала, втулки и сопутствующих деталей; также подтвердите обработку поверхности, объем неразрушающего контроля, требования к испытаниям и требования к сертификату.

Шаг 6: Укажите количество, тип судна, установочный чертеж, эскиз канатной дороги, справочную фотографию, если таковая имеется, пункт назначения и необходимое время доставки.

Структура

Одиночный стальной ролик ISO 13755 | Корпус подставки для палубы | Соединение вала и втулки | Поверхность ролика, контактирующая с канатом | Сварное основание палубы | Область сварки опоры Z1/Z2 | Дополнительная сварка с фаской | Заводская грунтовка, оцинковка, полировка или специальная обработка поверхности.

Преимущества швартовки, буксировки и инженерных решений

• Конструкция опоры с одним роликом направляет швартовный или буксирный трос через контролируемое изменение направления, помогая уменьшить истирание троса при скольжении по конструкциям фиксированной палубы.
• Совместимость роликов по стандарту ISO 13755 дает четкую основу для выбора размеров сопряжения роликов типа A/B/C, особенно размера d, указанного в прилагаемой таблице.
• Значения SWL разделены по углу наклона каната, что помогает покупателю не рассматривать одно значение нагрузки как универсальное для всех углов подъема и расположения палубы.
• Выбор высоты стойки палубы влияет на высоту каната, просвет палубы, доступ для обслуживания и схему установки вокруг швартовочного или буксирного оборудования.
• Значения сварочных опор Z1 и Z2 указаны для исходного проектирования и для справки по расценкам; Фактические детали сварки, фаски и усиление настила должны соответствовать утвержденному чертежу.
• Гладкая поверхность ролика, правильное выравнивание вала и подходящее соединение втулка/подшипник помогают ролику вращаться вместе с канатом и уменьшают ненужный локальный износ.
• Литье, сварка, механическая обработка, неразрушающий контроль, обработка поверхности и объем сертификата могут быть организованы в соответствии с требованиями заказа, планом проверки и процедурой утверждения класса.
• На странице избегается описание направляющей как подъемного устройства; Это канатно-направляющая арматура для швартовки судов и буксировочных тросов.

Пользовательские атрибуты

• Стандарт: ISO 13776:2012 на основе предоставленных данных → подтвердите, требуется ли для проекта поставляемая редакция или текущая редакция ISO 13776.
• Тип продукта: Роликовый направляющий выступ на опоре палубы → вертикальный однороликовый канатный направляющий выступ, установленный на палубных конструкциях корабля.
• Номинальный размер: Ду 150/200/250/300/350/400/450/500 → выбирайте в соответствии с расположением каната, номером SWL и требованиями чертежа.
• Тип ролика: Тип A / B / C в соответствии со стальными роликами ISO 13755 → влияет на поверхность сопряжения роликов и размер d.
• Артикул SWL: 265–1942 кН при θ = 90° и 186–1373 кН при θ = 0° → окончательная маркировка должна быть согласована между пользователем и производителем в соответствии с фактическими условиями нагрузки.
• Расчетный вес: H = 500 / 1000 / 1500 мм, справочные значения → в прилагаемом примечании указано, что вес не включает стальной ролик.
• Материал: высокопрочная сталь / нержавеющая сталь / литейная сталь / чугун с шаровидным графитом → точная марка материала и объем сертификата должны быть подтверждены.
• Обработка поверхности: пескоструйная обработка Sa 2,5 + эпоксидная межоперационная грунтовка / оцинковка / полировка / по индивидуальному заказу → система окончательной защиты соответствует требованиям проекта.
• Требование к сертификату: доступно в зависимости от объема заказа → сертификат класса, сертификат материала, сертификат производителя и проверка свидетеля должны быть подтверждены перед предложением.

Как это работает

Швартовный или буксировочный трос приближается к опорной направляющей → Канат упирается в одиночный стальной ролик → Ролик вращается и меняет направление каната → Сила реакции передается через опору и сварное основание на конструкцию палубы → Окончательная маркировка SWL и проверка соответствуют согласованным условиям нагрузки и требованиям проекта

Приложения

Палубные причальные станции для судов | Направляющие позиции буксирного троса | Буксиры | Рабочие лодки | Грузовые суда | Танкеры | Балкеры | Морские суда обеспечения, если указано на чертеже | Проекты нового строительства и замены

Сертификаты и преимущества

Сертификаты могут быть организованы в соответствии с требованиями проекта, объемом проверки, отслеживаемостью материалов и процедурой утверждения классовым обществом.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытаний производителей.

Рисование и фотографии

Часто задаваемые вопросы

Вопрос 1: Является ли SWL в таблице ISO 13776 грузоподъемностью?

A1: Нет. Приведенные значения SWL являются справочными максимальными применимыми значениями натяжения троса для условий отклонения троса на опорной направляющей. Их не следует переписывать как грузоподъемность, MBL, пробную нагрузку или испытательную нагрузку.

В2: Как выбрать правильный размер Dn?

A2: Выберите Dn в соответствии с чертежом судна, углом подъема каната, требуемой маркировкой SWL, высотой опоры, типом ролика, пространством для установки, прочностью фундамента и требованиями сертификата. Таблица предназначена для первоначального выбора и подтверждения предложения.

Вопрос 3. Должен ли на странице использоваться стандарт ISO 13776:2012 или ISO 13776:2020?

A3: В предоставленных данных указан ISO 13776:2012, а в онлайн-информации ISO указан ISO 13776:2020 как действующая официальная редакция. Издание, используемое для котировок, утверждения чертежей и маркировки, должно быть подтверждено верфью, владельцем или классовым обществом.

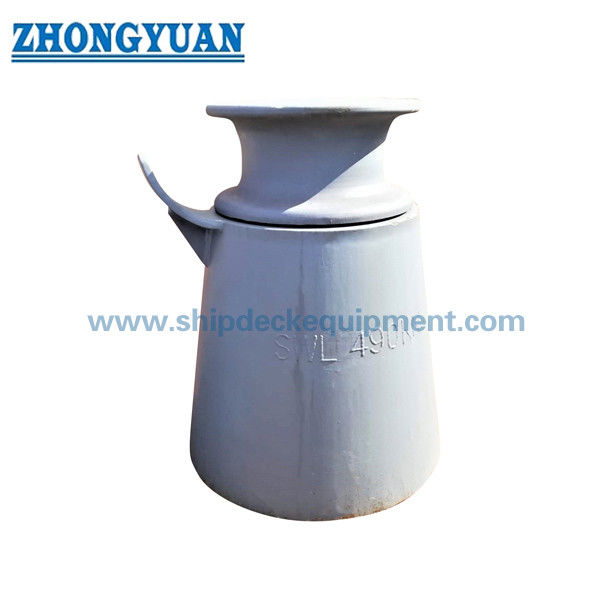

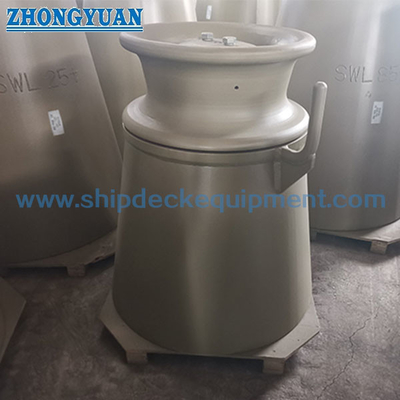

Чертеж оборудования для буксировки судов с опорой на палубе по стандарту ISO 13776
