Гидравлический грейв для палубы корабля.
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipment |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | ТТ, аккредитив |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Тип стрелы: | Прямое заграждение | Рабочая температура: | -40-50°С и т.д. |
|---|---|---|---|
| Поворотная система:: | Гидравлический поворот с вращением на 360° | Обработка поверхности:: | Пескоструйная обработка Sa2.5 + эпоксидное покрытие |
| Тип установки:: | Монтаж на палубе/пьедестале с помощью фланца или сварки | Тип управления:: | Местное руководство/дистанционное управление (проводное или беспроводное)/управление в кабине |
| Источник питания:: | Электродвигатель + гидравлическая система | Устройства безопасности:: | Защита от перегрузки/концевой выключатель/аварийная остановка |
| Материал:: | сталь морского класса | Оперативная среда:: | Оффшорный/Морской/Портовый |
| Настройка:: | Доступно (SWL, радиус, система управления, покраска, опасная зона, сертификация) | ||
| Выделить: | Гидравлический гребный кран 5 т,12.5м Гидравлический поворотный кран |
||
Характер продукции

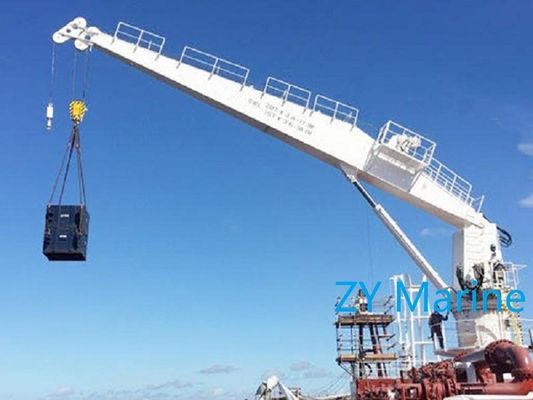

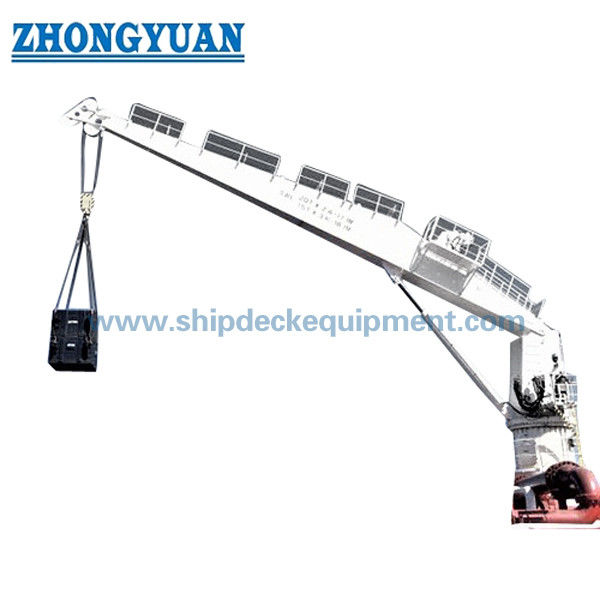

1–20T гидравлический поворотный кран для палубы судна | Морской кран с прямой стрелой и вращением на 360°
Обзор продукта
Гидравлический поворотный кран – это тип морского подъемного оборудования, предназначенный для погрузочно-разгрузочных работ и перемещения материалов на палубах судов и морских платформах.
Гидравлический поворотный кран с прямой стрелой грузоподъемностью 1–20 тонн обеспечивает стабильную грузоподъемность, плавную работу и полное вращение на 360°, гарантируя эффективную погрузку и разгрузку в морских условиях. Он приводится в действие гидравлической системой с точным управлением подъемом, изменением угла наклона стрелы и поворотом.
По сравнению с кранами с шарнирно-сочлененной стрелой, конструкция с прямой стрелой предлагает более простую структуру, более высокую надежность и более низкую стоимость обслуживания, что делает его экономически эффективным решением для судов с достаточным пространством на палубе и стандартными требованиями к подъему.
Краткие характеристики
• Максимальная рабочая нагрузка (SWL): 1–20 тонн
• Рабочий радиус: 2–15 м
• Диапазон поворота: 0–360°
• Скорость подъема: 10–15 м/мин
• Время изменения угла наклона стрелы: 40–80 с
• Тип привода: Гидравлическая система
• Мощность двигателя: 7,5–132 кВт
• Рабочая температура: от -40°C до +50°C
• Обработка поверхности: пескоструйная обработка Sa2.5 + эпоксидное покрытие
Основные технические параметры
| SWL (тонн) | Рабочий радиус (м) | Скорость поворота (об/мин) | Скорость подъема (м/мин) | Время изменения угла наклона стрелы (секунды) | Мощность двигателя (кВт) | Диаметр основания (Φ мм) |
| 1 | 2-10 | 0,8-1 | 10-15 | 40-50 | 7,5 | 700 |
| 1,5 | 2-10 | 0,8-1 | 10-15 | 40-50 | 7,5-11 | 800 |
| 2 | 2-12 | 0,8-1 | 10-15 | 40-50 | 15-22 | 950 |
| 3 | 2-12 | 0,8-1 | 10-15 | 40-50 | 22-30 | 1050 |
| 5 | 2-12 | 0,8-1 | 10-15 | 50-60 | 22-37 | 1100 |
| 10 | 2-12 | 0,6-0,9 | 10-15 | 60-70 | 45 | 1700 |
| 15 | 3-15 | 0,6-0,8 | 10-15 | 65-75 | 55 | 1800 |
| 20 | 3-15 | 0,6-0,8 | 10-15 | 70-80 | 132 | 1900 |
Руководство по выбору крана
Шаг 1 – Выбор грузоподъемности (SWL)
• 1–5 тонн → легкие подъемные работы (рыболовные суда / малые суда)
• 5–10 тонн → средние подъемные работы и погрузка/разгрузка на палубе
• 10–20 тонн → тяжелые погрузочно-разгрузочные работы и морские операции
Шаг 2 – Подтверждение рабочего радиуса
• Короткий радиус (2–6 м) → более высокая эффективность подъема
• Длинный радиус (6–15 м) → более широкий охват палубы и гибкая эксплуатация
Шаг 3 – Выбор типа крана
• Кран с прямой стрелой → простая конструкция, экономичность, простота обслуживания
• Кран с шарнирно-сочлененной стрелой → гибкая эксплуатация, подходит для компактной планировки палубы
Шаг 4 – Гидравлическая система и мощность
• Мощность двигателя должна выбираться исходя из SWL и частоты использования
• Непрерывная работа → рекомендуется более высокая мощность
Инженерное примечание:
Окончательная конфигурация крана должна выбираться исходя из требований к подъему, места установки, рабочего цикла и правил классификационного общества.
Доступен индивидуальный дизайн для морских и специальных применений.
Технические характеристики и пояснения
• Грузоподъемность 1–20 тонн → подходит для различных требований к погрузке/разгрузке
• Вращение на 360° → обеспечивает полный охват палубы и гибкую эксплуатацию
• Рабочая температура от -40°C до +50°C → подходит для суровых морских условий
• Пескоструйная обработка Sa2.5 + эпоксидное покрытие → повышает коррозионную стойкость и срок службы
Конструкция и компоненты
Гидравлическая силовая установка | Поворотный механизм | Узел прямой стрелы | Гидравлическая цилиндровая система | Лебедка и система тросов | Система управления | Основание и пьедестал
Руководство по индивидуальной конфигурации и запросу
✔ Шаг 1 – Грузоподъемность (SWL): 1–5 тонн → легкие работы | 5–10 тонн → средние погрузочно-разгрузочные работы | 10–20 тонн → тяжелые морские операции
✔ Шаг 2 – Рабочий радиус: 2–6 м → более высокая эффективность подъема | 6–15 м → более широкий рабочий диапазон
✔ Шаг 3 – Тип установки: На палубе | На пьедестале
✔ Шаг 4 – Система управления: Ручное управление | Дистанционное управление | Управление из кабины
✔ Шаг 5 – Система питания и гидравлики: Электродвигатель + гидравлический привод | Открытая / Закрытая система
✔ Шаг 6 – Дополнительные функции: Улучшенное антикоррозийное покрытие | Взрывозащищенное исполнение (опционально) | Низкотемпературное исполнение (-40°C) | Индивидуальная покраска
✔ Шаг 7 – Рабочая среда: Палуба судна | Морская платформа | Порт / гавань
Отправьте нам вышеуказанную информацию, чтобы получить технические чертежи, конфигурацию и коммерческое предложение.
Как это работает
Кран работает с помощью гидравлической системы, которая управляет движениями подъема, изменения угла наклона стрелы и поворота.
Гидравлические цилиндры обеспечивают стабильную подъемную силу, а поворотный механизм обеспечивает плавное вращение на 360°, гарантируя эффективную и точную погрузку и разгрузку.
Применение
Погрузка/разгрузка на палубе судна | Морские нефтегазовые платформы | Рыболовные суда и аквакультура | Суда морской инженерии | Портовые и гаваньские операции
Сертификаты и преимущества
Сертификаты
CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Преимущества
Полное вращение на 360° для гибкой эксплуатации | Стабильная гидравлическая система подъема | Экономичная конструкция с прямой стрелой | Надежная работа в суровых морских условиях | Простота обслуживания и длительный срок службы
Чертежи и фотографии
• Общий вид
• Фотографии продукта
• Чертеж монтажной схемы
Информация для заказа
• MOQ: 1 единица
• Срок поставки: Зависит от проекта
• Оплата: T/T, L/C
• Индивидуализация: Доступна
FAQ
В1: Как выбрать правильную грузоподъемность крана?
О: Исходя из веса подъема, рабочего радиуса и частоты эксплуатации.
В2: Когда следует выбирать кран с прямой стрелой?
О: Когда судно имеет достаточно места на палубе и стандартные требования к подъему.
В3: В чем разница между краном с прямой стрелой и краном с шарнирно-сочлененной стрелой?
О: Краны с прямой стрелой проще и экономичнее, в то время как краны с шарнирно-сочлененной стрелой обеспечивают большую гибкость.
В4: Можно ли настроить кран?
О: Да, грузоподъемность, рабочий радиус и гидравлическая система могут быть настроены в соответствии с требованиями проекта.
