10-дюймовый полированный буксировочный кнехт из нержавеющей стали для барж и рабочих катеров

10-дюймовый полированный буксировочный швартовый кнехт из нержавеющей стали для барж и рабочих судов

Обзор продукта

10-дюймовый полированный буксировочный швартовый кнехт из нержавеющей стали представляет собой литой палубный фитинг, используемый для направления буксирного троса, синтетической буксирной веревки или такелажа баржи через определенную точку ввода. Он предназначен в первую очередь для американских барж для перевозки навалочных грузов, танкеров, рабочих судов, буксиров и связанных с ними портовых или флотских операций, где требуется фиксированный, гладкий путь контакта с веревкой.

Цельнолитая конструкция из нержавеющей стали имеет изогнутое горло и скругленные переходы сечения для уменьшения резкого локального контакта в месте прохождения веревки. Зеркальная или высокополированная отделка улучшает гладкость поверхности и упрощает регулярную очистку, при этом окончательный выбор должен быть проверен в соответствии с буксирной схемой, диаметром веревки, направлением нагрузки, углом ввода, опорной палубной или фальшбортовой конструкцией, объемом инспекции и утвержденным чертежом судна.

Краткие характеристики

• Номинальный тип: 10-дюймовый фиксированный буксировочный швартовый кнехт → компактный фиксированный направляющий элемент для буксирных систем барж и рабочих судов.
• Номинальная рабочая нагрузка: 65 т в поставке → направление нагрузки, допустимый угол ввода, коэффициент запаса прочности и утвержденная основа должны быть подтверждены перед заказом.
• Основные размеры: A 534 × B 435 × C 370 мм → ключевые габаритные размеры для проверки палубной или фальшбортовой установки.
• Материал литья: нержавеющая сталь, указанная как SUS304 или SUS316 → точная марка литья, химический состав, термообработка и основа для сертификата качества должны быть подтверждены.
• Производственный процесс: литье по выплавляемым моделям с использованием золь-силикатного связующего → обеспечивает контролируемую геометрию и более гладкую поверхность после литья перед окончательной полировкой.
• Обработка поверхности: высокая полировка, зеркальная полировка или легкая полировка → выбирается в зависимости от требований к контакту с веревкой, внешнего вида и предпочтений по обслуживанию.
• Варианты инспекции: радиографический контроль и испытание на растяжение → объем, испытательная нагрузка, критерии приемки и присутствие наблюдателя должны быть согласованы в плане инспекции.
• Вес единицы: приблизительно 90 кг → полезно для погрузки, планирования фундамента, упаковки и расчета стоимости фрахта.

Основные технические параметры

Руководство по выбору и запросу

Шаг 1: Подтвердите тип судна и буксирную схему: баржа для навалочных грузов, танкер, рабочее судно, буксир, толкач, портовый буксир или флотская служба.

Шаг 2: Подтвердите тип и диаметр веревки, ожидаемую максимальную нагрузку на веревку, направление нагрузки, горизонтальные и вертикальные углы ввода, а также применимо ли указанное значение SWL 65 т к определенному направлению проектирования.

Шаг 3: Предоставьте чертеж места установки и опорной конструкции, включая толщину палубы или фальшборта, усиление, подготовку к сварке и доступное монтажное пространство.

Шаг 4: Подтвердите требуемую марку литой нержавеющей стали, включая соответствующий стандарт ASTM, JIS, EN или обозначение материала проекта, состояние термообработки и прослеживаемость материала.

Шаг 5: Подтвердите уровень полировки и план инспекции: визуальный и размерный контроль, объем радиографического контроля, требование к испытанию на растяжение или нагрузку, испытательный стенд, критерии приемки и требование к присутствию наблюдателя.

Шаг 6: Укажите количество, требуемый объем сертификации, требования классификационного общества или судовладельца, место доставки, требуемое время доставки и фотографии продукта или установки, если имеются.

Конструкция

Цельнолитая конструкция из нержавеющей стали | Фиксированный корпус для монтажа на палубе или фальшборте | Изогнутое горло для буксирного троса | Скругленные переходы сечения | Полированная поверхность контакта с веревкой | Зона передачи нагрузки на опорную конструкцию судна

Преимущества литья, буксировки и установки

• Изогнутый путь контакта с веревкой помогает направлять буксирный трос или веревку через выбранную точку ввода, уменьшая острые края и резкие локальные изгибы на кнехте.
• Скругленные изменения сечения обеспечивают более плавный путь передачи нагрузки через литье; окончательное направление нагрузки и допустимый боковой ввод все еще должны быть проверены расчетом или утвержденным чертежом.
• Литье по выплавляемым моделям с использованием золь-силикатного связующего может обеспечить более точный контроль поверхности и размеров, чем грубая песчано-литая отделка, но целостность литья должна быть продемонстрирована согласованным объемом инспекции, а не описана как безупречная.
• Полированная поверхность контакта из нержавеющей стали уменьшает повреждение покрытия в месте прохождения веревки и может упростить очистку; это не отменяет необходимость проверки на износ, деформацию, коррозию или повреждение веревки.
• Материал типа SUS316 обычно рассматривается при необходимости повышенной стойкости к хлоридам, при этом точная марка литья и условия эксплуатации должны быть указаны в спецификации закупки.
• Кнехт и его фундамент на палубе или фальшборте действуют как единая система передачи нагрузки. Поэтому проектирование фундамента, усиление, детали сварки и инспекция установки так же важны, как и само литье.
• Радиографический контроль и испытание на растяжение могут быть организованы в соответствии с требованиями проекта, но зоны контроля, испытательная нагрузка, время выдержки, критерии приемки и точки наблюдения должны быть согласованы до начала производства.

Пользовательские атрибуты

• Тип продукта: Фиксированный буксировочный швартовый кнехт → не подъемный палубный фитинг, используемый для направления буксирных или такелажных веревок.
• Основной рынок: Суда внутренних водных путей США → предназначены для барж для навалочных грузов, танкеров, рабочих судов, буксиров и флотских операций.
• Номинальный размер: 10 дюймов → подтвердите, относится ли это к проему для веревки, серии продуктов или обозначению по чертежу заказчика.
• Номинальная нагрузка: 65 т SWL в поставке → подтвердите направление проектирования, угол ввода, коэффициент запаса прочности, испытательную нагрузку и основу для утверждения.
• Материал: Литая нержавеющая сталь SUS304 / SUS316 → точный стандарт литья и марка должны быть указаны в заказе на покупку и сертификате материала.
• Процесс литья: Литье по выплавляемым моделям с использованием золь-силикатного связующего → выбрано для контролируемой геометрии и улучшенного качества поверхности перед полировкой.
• Обработка поверхности: Высокая полировка / зеркальная полировка / легкая полировка → определите требуемую отделку на всех поверхностях или только на поверхностях контакта с веревкой.
• Контроль качества: Доступны радиографический контроль и испытание на растяжение → в соответствии с согласованной процедурой, стандартом приемки и объемом наблюдения.
• Объем сертификации: Отчет о проверке производителя, сертификат материала и документация, связанная с классом → доступны в соответствии с заказом и процедурой утверждения.

Как это работает

Буксирный трос или веревка приближается к кнехту → Изогнутое полированное горло контролирует направление веревки → Контактная нагрузка распределяется по литому корпусу → Фиксированное крепление и усиленная конструкция судна передают нагрузку на палубу или фальшборт

Применение

Американские баржи для навалочных грузов | Танкеры и нефтеналивные баржи | Рабочие суда | Буксиры и толкачи, одобренные чертежом | Портовые и флотские буксирные системы | Проекты нового строительства и замены

Сертификаты и преимущества

Одобрение, связанное с ABS, или присутствие при освидетельствовании могут быть организованы только в соответствии со спецификацией проекта, утвержденным чертежом, объемом инспекции и процедурой класса. Записи о проверке производителя и сертификаты материалов доступны в соответствии с заказом на покупку.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний производителя.

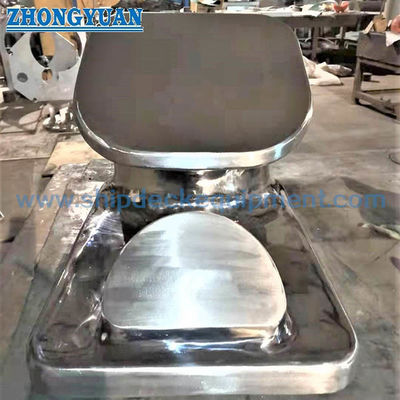

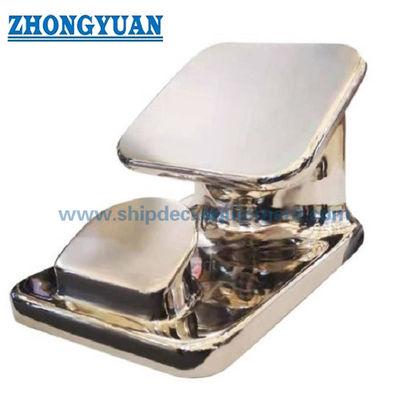

Чертеж и фотографии

Часто задаваемые вопросы

В1: Может ли SWL 65 т использоваться для любого направления буксировки?

О1: Нет. Поставляемое значение SWL должно быть связано с определенным направлением нагрузки и допустимым диапазоном углов ввода. Конструктор судна или утвержденный классом чертеж должен подтверждать кнехт, фундамент, усиление и схему сварки для фактической геометрии буксировки.

В2: Следует ли выбирать SUS304 или SUS316 для обслуживания барж на внутренних водах?

О2: Выбор зависит от химического состава воды, воздействия хлоридов, практики очистки, среды перевозки грузов и спецификации материалов проекта. Химический состав типа SUS316 обычно рассматривается там, где требуется повышенная стойкость к хлоридам, но точная марка литья и обозначение сертификата должны быть подтверждены.

В3: Включены ли по умолчанию радиографический контроль, испытание на растяжение и сертификация ABS?

О3: Нет. Объем радиографического контроля, критерии приемки, испытательная нагрузка или нагрузка на растяжение, время выдержки, присутствие наблюдателя и документация ABS должны быть определены до получения коммерческого предложения. Одобрение класса зависит от проекта судна и процедуры утверждения.
