Палубный буксирный и швартовный кронштейн с ползунком | JIS F 2029:1997
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Стандарт: | ДЖИС Ф 2029-1997 | Номинальный номер: | 52-132 |
|---|---|---|---|
| Номинальный диаметр применимой анкерной цепи: | 50-132 мм | Материалы: | C-Mn сталь, мягкая сталь |
| Масса: | от 55 до 723 кг | Обработка поверхности: | пескоструйка до S2,5 + 3 слоя эпоксидной краски, оцинкованная |
| Сертификаты классификации: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS и т. д. | ||
| Выделить: | Буксировать кронштейн JIS f 2029-1997 причаливая,Кронштейн JIS f 2029-1997 причаливая,Корабль JIS f 2029 буксируя оборудование |
||
Характер продукции

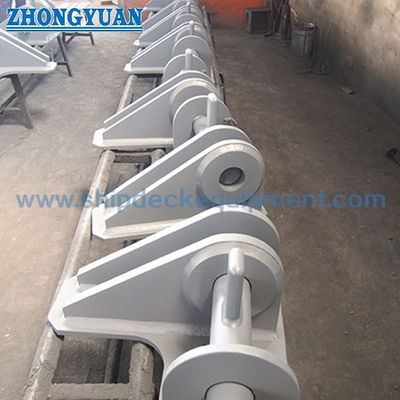

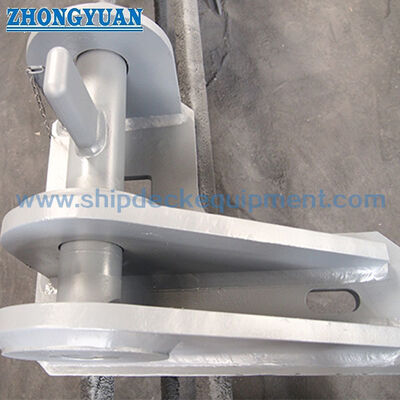

Крепление для буксировки и швартовки, устанавливаемое на палубе, с ползучим штифтом | JIS F 2029:1997
Обзор продукта
Палубное буксировочное крепление для судов по стандарту JIS F 2029 представляет собой сварной соединительный элемент, используемый для фиксации концевого звена цепи от истирания в аварийной буксировочной системе. Его основная конструкция состоит из двух параллельных вертикальных проушин на опорной плите, поперечного ползучего штифта, проходящего через концевое звено цепи, опорной пластины штифта и стопорного штифта для удержания.
Поставляемый диапазон JIS F 2029-1997 охватывает номинальные номера от 52 до 132 для соответствующих диаметров якорных цепей от 50 до 132 мм. Крепление обычно устанавливается на палубе бака или в другом утвержденном месте буксировочной точки согласно конструкции судна. Это не общее швартовочное кнехт или направляющий блок для канатов. Окончательный выбор должен учитывать класс цепи и геометрию концевого звена, утвержденную буксировочную нагрузку, направление тяги, материалы штифта и пластины, усиление палубы, детали сварки, доступ для работы со штифтом и требования классификации.
Краткие характеристики
- Тип продукта: Палубное буксировочное крепление для судов → фиксирует концевое звено цепи от истирания в утвержденной аварийной буксировочной системе.
- Конструкция: Параллельные проушины + поперечный ползучий штифт + опорная пластина штифта + стопорный штифт → обеспечивает надежное соединение концевого звена цепи со съемным основным штифтом.
- Ссылка на стандарт: JIS F 2029-1997 → проектная редакция и официальный статус стандарта должны быть подтверждены перед выпуском окончательного технического описания.
- Номинальный диапазон: № 52 - № 132 → соответствует применимым диаметрам якорных цепей от 50–52 мм до 124–132 мм.
- Расчетная масса: от 55 до 723 кг → поддержка планирования погрузочно-разгрузочных работ, транспортировки, установки и предварительной оценки фрахта.
- Установка: Сварная опорная плита на усиленной конструкции палубы → путь нагрузки крепления, детали сварки и местное усиление палубы требуют одобрения конструкции судна.
- Варианты материалов: Углеродисто-марганцевая сталь или мягкая сталь согласно предоставленной информации → точные марки пластин, штифтов, опорных пластин и стопорных штифтов должны быть подтверждены отдельно.
- Основа нагрузки: В предоставленной таблице нет данных о ПБН или расчетной буксировочной нагрузке → диаметр цепи является ориентиром для выбора размеров, а не заменой утвержденной проверки буксировочной нагрузки.
Основные технические параметры
| Номинальный № |
Номинальный диаметр. применимой якорной цепи |
Опорная плита |
Штифт | Сварной Длина ножки |
|||||||||||||||
| L1 | L2 | L4 | B | B1 | B2 | t3 | D | L | l | l1 | l2 | l3 | t4 | h | d1 | f | f1 | ||
| 50 - 52 | 415 | 21 | 470 | 92 - 95 | 60 | 390 | 586 | 12 | 65 | 430 | 180 | 175 | 175 | 300 | 22 | 230 | 13 | 10 | 7 |
| 54 - 56 | 450 | 21 | 500 | 230 | 170 | 40 | 145 | 77 | 60 | 455 | 180 | 45 | 185 | 330 | 22 | 28 | 13 | 11 | 7 |
| 58 - 60 | 480 | 475 | 540 | 270 | 180 | 100 | 260 | 87 | 170 | 475 | 180 | 120 | 100 | 350 | 22 | 114 - 120 | 13 | 12 | 8 |
| 62 - 64 | 510 | 500 | 580 | 114 - 120 | 190 | 50 | 160 | 87 | 180 | 505 | 180 | 465 | 105 | 38 | 22 | 30 | 13 | 12 | 8 |
| 66 - 68 | 545 | 530 | 610 | 125 | 87 - 90 | 130 | 155 | 97 | 190 | 525 | 180 | 50 | 130 | 175 | 22 | 75 | 87 | 13 | 9 |
| 70 - 73 | 585 | 560 | 660 | 30 | 230 | 120 | 310 | 97 | 87 - 90 | 560 | 180 | 723 | 586 | 45 | 22 | 144 | 87 | 77 | 9 |
| 76 - 78 | 625 | 600 | 700 | 75 | 250 | 260 | 340 | 107 | 92 - 95 | 590 | 180 | 260 | 145 | 120 | 22 | 38 | 87 | 135 | 10 |
| 81 - 84 | 670 | 620 | 235 | 144 | 28 | 160 | 360 | 107 | 230 | 615 | 180 | 145 | 260 | 105 | 22 | 38 | 87 | 87 | 10 |
| 87 - 90 | 720 | 695 | 810 | 38 | 114 - 120 | 295 | 225 | 117 | 28 | 685 | 230 | 155 | 285 | 120 | 28 | 40 | 87 | 17 | 10 |
| 92 - 95 | 760 | 725 | 860 | 38 | 30 | 18 | 410 | 117 | 114 - 120 | 225 | 230 | 18 | 155 | 723 | 28 | 45 | 97 | 180 | 11 |
| 97 - 102 | 815 | 765 | 920 | 185 | 300 | 165 | 440 | 147 | 30 | 745 | 230 | 165 | 315 | 260 | 28 | 50 | 97 | 97 | 11 |
| 105 - 111 | 890 | 805 | 1000 | 120 | 330 | 205 | 470 | 147 | 75 | 790 | 230 | 355 | 335 | 170 | 28 | 130 | 97 | 20 | 11 |
| 114 - 120 | 960 | 850 | 1080 | 130 | 38 | 370 | 160 | 147 | 144 | 845 | 230 | 385 | 360 | 18 | 28 | 240 | 97 | 245 | 11 |
| 124 - 132 | 1050 | 910 | 1200 | 240 | 175 | 395 | 560 | 157 | 38 | 905 | 230 | 130 | 385 | 165 | 28 | 260 | 97 | 107 | 11 |
| Номинальный № |
Номинальный диаметр. применимой якорной цепи |
Проушина |
Опорная пластина штифта Стопорный |
штифт Расчетная |
Масса
(кг) |
||||||||
| H | D1 | D3 | R | t | t1 | D2 | S | e | l4 | 52 | |||
| 50 - 52 | 415 | 130 | 30 | 60 | 38 | 92 - 95 | 107 | 77 | 245 | 723 | 135 | 270 | 56 |
| 54 - 56 | 450 | 21 | 75 | 170 | 38 | 230 | 117 | 77 | 255 | 135 | 135 | 114 - 120 | 60 |
| 58 - 60 | 480 | 21 | 144 | 180 | 40 | 250 | 117 | 87 | 265 | 15 | 135 | 30 | 64 |
| 62 - 64 | 510 | 160 | 38 | 190 | 45 | 28 | 147 | 87 | 280 | 170 | 135 | 300 | 68 |
| 66 - 68 | 545 | 170 | 38 | 87 - 90 | 120 | 114 - 120 | 147 | 97 | 290 | 18 | 180 | 330 | 73 |
| 70 - 73 | 585 | 180 | 40 | 92 - 95 | 130 | 30 | 157 | 97 | 305 | 18 | 180 | 144 | 78 |
| 76 - 78 | 625 | 195 | 100 | 230 | 586 | 300 | 22 | 107 | 97 - 102 | 18 | 180 | 38 | 40 |
| 81 - 84 | 670 | 210 | 105 | 250 | 145 | 330 | 167 | 107 | 330 | 165 | 180 | 390 | 90 |
| 87 - 90 | 720 | 225 | 50 | 270 | 160 | 38 | 28 | 117 | 375 | 18 | 180 | 40 | 170 |
| 92 - 95 | 760 | 235 | 120 | 114 - 120 | 170 | 38 | 28 | 147 | 390 | 225 | 245 | 45 | 102 |
| 97 - 102 | 815 | 255 | 135 | 300 | 155 | 40 | 28 | 147 | 405 | 21 | 245 | 50 | 111 |
| 105 - 111 | 890 | 275 | 145 | 330 | 165 | 45 | 28 | 147 | 425 | 21 | 245 | 465 | 120 |
| 114 - 120 | 960 | 300 | 155 | 350 | 205 | 50 | 35 | 157 | 450 | 21 | 245 | 586 | 132 |
| 124 - 132 | 1050 | 330 | 165 | 390 | 225 | 50 | 35 | 167 | 480 | 21 | 245 | 723 | Руководство по выбору и запросу |
Шаг 1: Подтвердите JIS F 2029, номинальный номер 52–132, применимый диаметр цепи, класс цепи и фактические размеры концевого звена.
Шаг 2: Подтвердите функцию крепления в аварийной буксировочной системе судна, место установки, направление буксировки, угол тяги и доступ для работы.
Шаг 3: Укажите утвержденную расчетную буксировочную нагрузку, минимальную разрывную нагрузку цепи или проектную нагрузку, требуемые коэффициенты безопасности и любые требования к испытательной нагрузке; не определяйте ПБН только по номинальному номеру.
Шаг 4: Подтвердите материалы опорной плиты, проушин, штифта, опорной пластины и стопорного штифта, включая требования к низким температурам или специальным условиям эксплуатации, где это применимо.
Шаг 5: Подтвердите усиление палубы, фундаментную конструкцию, подготовку к сварке, размеры сварных швов f / f1, требования к WPS, объем инспекции и доступ для снятия и фиксации ползучего штифта.
Шаг 6: Подтвердите обработку поверхности, систему окончательного покрытия судна, защиту от коррозии вокруг съемного штифта, прослеживаемость материалов, классификационное общество и объем сертификации.
Шаг 7: Укажите количество, официальный стандартный чертеж или общий чертеж, фотографии установки, если имеются, место доставки, требуемое время доставки и ограничения по упаковке или транспортировке.
Конструкция
Сварная опорная плита | Две параллельные вертикальные проушины | Поперечный ползучий основной штифт | Опорная пластина штифта | Стопорный штифт | Пространство для зацепления концевого звена цепи | Интерфейс сварки с палубой | Указанная система защиты от коррозии
Преимущества буксировочного соединения, сварки и проектирования
Поперечный ползучий штифт обеспечивает прямое механическое соединение через концевое звено цепи от истирания, избегая неправильного использования направляющего устройства для каната в качестве точки буксировочного соединения.
- Параллельные проушины поддерживают штифт с обеих сторон звена цепи; расстояние между пластинами, выравнивание отверстий и посадка штифта должны контролироваться, чтобы предотвратить помехи при установке и неравномерное локальное опирание.
- Опорная пластина штифта и стопорный штифт обеспечивают функции работы и фиксации, но окончательная схема фиксации и направление снятия должны оставаться доступными в установленном палубном расположении.
- Сварная опорная плита передает буксировочные нагрузки на конструкцию судна. Палубное покрытие, подпалубные усиления, кронштейны, длина сварного шва и направление нагрузки должны быть проверены проектировщиком судна или классификационным обществом.
- Стандартный диапазон размеров обеспечивает размерную совместимость для нескольких диаметров якорных цепей, при этом окончательная пригодность по-прежнему зависит от класса цепи, формы концевого звена, проектной буксировочной нагрузки и утвержденной аварийной буксировочной системы.
- Состояние поверхности штифта, радиусы кромок, чистота отверстий и защита от коррозии должны контролироваться таким образом, чтобы звено цепи можно было соединять и разъединять без повреждений или избегать заедания.
- Прослеживаемость материалов, проверка размеров, контроль сварки и проектные испытания могут быть организованы в соответствии с согласованным объемом инспекции и сертификации.
- Пользовательские атрибуты
Стандарт: JIS F 2029-1997 → используется, когда спецификация судна или верфи принимает размерный ряд буксировочных креплений JIS.
- Номинальный номер: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 / 132 → выбирается первоначально по применимому диапазону диаметров цепи.
- Применимый диаметр цепи: общий диапазон 50–132 мм → фактический класс цепи и геометрия концевого звена также должны быть подтверждены.
- Метод соединения: Ползучий поперечный штифт через концевое звено цепи → диаметр и посадка штифта соответствуют выбранному номинальному номеру и утвержденному чертежу.
- Установка: Сварка на палубе → местное усиление палубы, детали сварки и направление буксировочной нагрузки требуют одобрения проекта.
- Материал: Углеродисто-марганцевая сталь / мягкая сталь согласно предоставленной информации → марки отдельных компонентов и свойства штифта должны быть подтверждены.
- Обработка поверхности: Пескоструйная обработка Sa 2.5 + эпоксидный грунтовочный слой в качестве эталона → окончательное покрытие соответствует спецификации покраски судна.
- Требование к сертификату: Доступно в соответствии с объемом проекта → сертификаты материалов, документация производителя, инспекция классификационным обществом и свидетельствование испытаний должны быть подтверждены до выставления счета.
- Как это работает
Концевое звено цепи от истирания позиционируется между параллельными проушинами → Ползучий штифт проходит через проушины и звено цепи → Стопорный штифт удерживает основной штифт → Буксировочное усилие передается от цепи через штифт и проушины → Сварное основание и усиленная конструкция палубы передают реакцию на судно
Применение
Аварийные буксировочные системы | Буксировочные станции на палубе бака | Танкеры и грузовые суда, где утвержденная система предусматривает данное крепление | Проекты нового строительства | Проекты замены и модернизации при условии подтверждения чертежей
Сертификаты и преимущества
Сертификаты и инспекционная документация могут быть предоставлены в соответствии с требованиями проекта, прослеживаемостью материалов, утвержденным чертежом, объемом инспекции и процедурами классификационного общества. Одобрение класса и свидетельствование испытаний не включены по умолчанию, если иное не указано в заказе.
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний производителя.

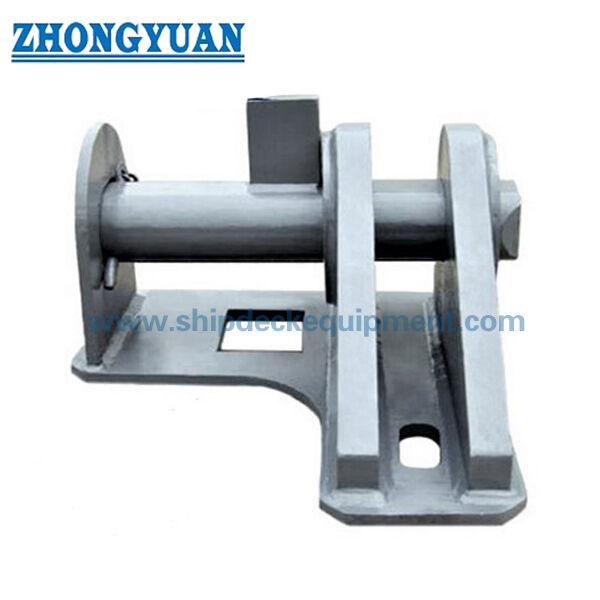

Чертежи и фотографии
Часто задаваемые вопросы
![]()
![]()
В1: Является ли крепление JIS F 2029 швартовочным кнехтом или направляющим для каната?
О1: Нет. Это буксировочное соединительное приспособление для фиксации концевого звена цепи от истирания с помощью поперечного штифта. Его не следует описывать как кнехт, блок, клюз или общее направляющее устройство для каната.
В2: Можно ли выбрать крепление только по диаметру якорной цепи?
О2: Диаметр цепи является первоначальным ориентиром для размеров. Окончательный выбор также должен подтверждать класс цепи, размеры концевого звена, расчетную буксировочную нагрузку, направление тяги, материалы штифта и пластины, усиление палубы, детали сварки и требования к одобрению класса.
В3: Какая информация требуется перед выставлением счета?
О3: Подтвердите номинальный номер JIS F 2029, спецификацию цепи и чертеж концевого звена, основу буксировочной нагрузки, место установки, направление нагрузки, марки материалов, фундамент палубы, требования к сварке и инспекции, систему покрытия, объем сертификата, количество, место назначения и график доставки.
